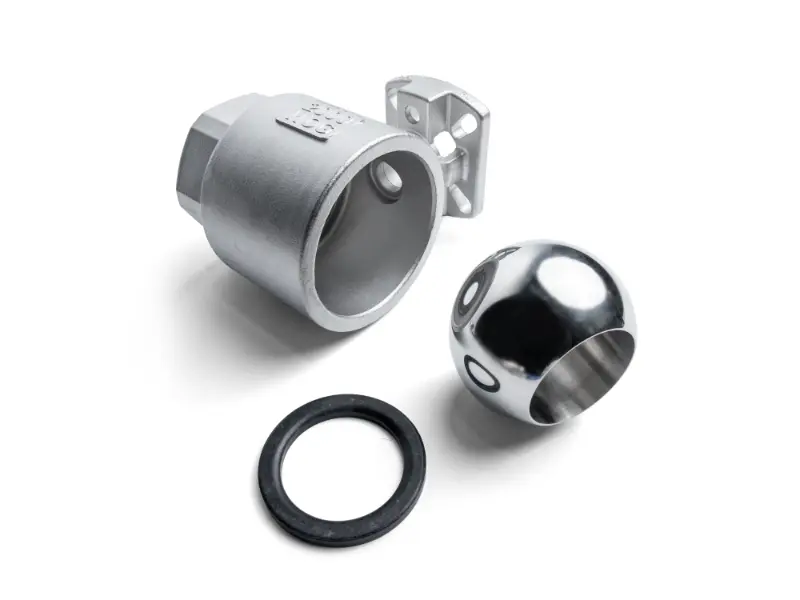

Techninė įžvalga: 2000 WOG dviejų dalių aukštos platformos rutulinis vožtuvas – dizaino ypatybės ir taikymo aplinka

Miesto dujų slėgio reguliavimo stoties vidutinio slėgio išvadiniai vamzdynai veikia esant projektiniam 4,0 MPa slėgiui. Sistema turi būti integruota su SCADA sistema nuotoliniam išsiuntimui ir avariniam išjungimui. Vožtuvai turi užtikrinti nulinį išorinį nuotėkį, ilgus priežiūros nereikalaujančius intervalus ir palaikyti tiesioginį aptarnavimą, kad nebūtų sutrikdytas dujų tiekimas rajonui.

Pasirinkta 2000 WOG 2 dalių aukštos platformos rutuliniai vožtuvai iš CF8 (304 nerūdijančio plieno) su NPT srieginiais galais ir RPTFE sustiprintomis sėdynėmis, kuriose sumontuotos tiesiogiai sumontuotos sprogimui atsparios elektrinės pavaros. Vožtuvo slėgis gerokai viršija faktinį darbinį slėgį.

• Vožtuvo korpusas ir sandarikliai veikia ilgalaikėmis mažo įtempimo sąlygomis, todėl labai sumažėja sandariklio šliaužimas. Tarnavimo laikas pailgėja daugiau nei50 %lyginant su standartiniais PN40 rutuliniais vožtuvais.

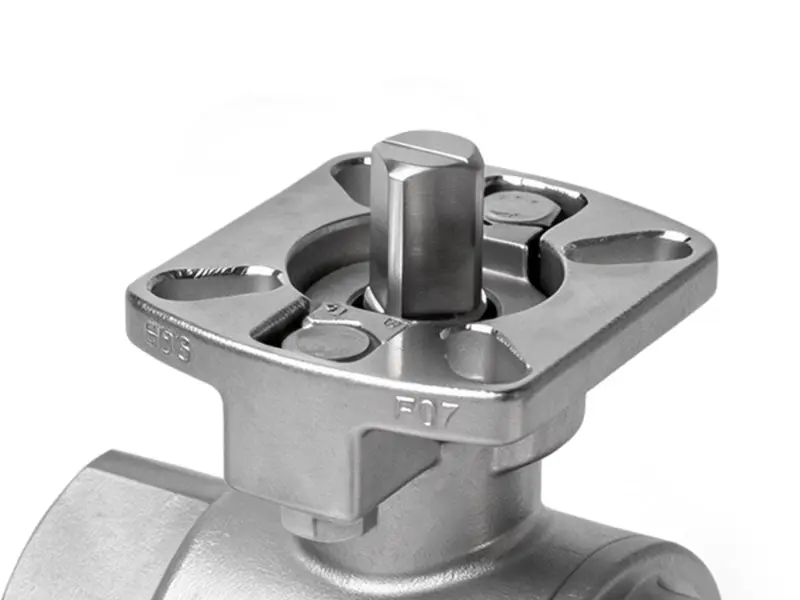

• ISO 5211 standarto aukšta platforma leidžia tiesiogiai montuoti pavarą be adapterio laikiklių, todėl montavimo laikas sutrumpėja30 %ir užtikrina didesnį koaksialumą stabiliam nuotolinio valdymo tikslumui.
• Dviejų dalių padalinto korpuso konstrukcija palaiko išmontavimą ir sandariklio keitimą nepertraukiant dujotiekio ir sumažina techninės priežiūros prastovą rajone70 %.
• Plaukiojanti rutulinė dvikryptė sandarinimo konstrukcija užtikrina nulinį išorinį nuotėkį, užtikrina saugų dujų perdavimą ir atitinka miesto dujų projektavimo specifikacijas.

Didelės naftos perdirbimo gamyklos cirkuliuojančios aušinimo vandens sistemos aukšto slėgio atšaka veikia 2,5 MPa, dujotiekyje nutrūkstančiais vandens plaktuko smūgiais. Pradiniai standartiniai PN25 rutuliniai vožtuvai dažnai nutekėjo lizduose ir deformavosi, todėl techninei priežiūrai reikėjo nupjauti vamzdyną, dėl kurio buvo sustabdyta gamyba.

Pakeistas 2000 WOG 2 dalių aukštos platformos rutuliniais vožtuvais iš WCB anglinio plieno, turinčiais visus srauto kanalus ir suporuotus su pneumatinėmis pavaromis programuojamam įjungimo / išjungimo valdymui.

• 2000 WOG didelio našumo vožtuvo korpusas siūlo daug didesnį atsparumą vandens plaktukui nei standartiniai PN25 vožtuvai ir atlaiko momentinį vandens plaktuką iki10 MPabe korpuso deformacijos ar sandariklio gedimo.
• Visas prievado dizainas sukuria mažesnius slėgio nuostolius nei0,03 MPa, sumažinant cirkuliacinio siurblio apkrovą5 %ir ilgalaikis energijos taupymas.
• Tiesiogiai sumontuotos pneumatinės pavaros ant aukštos platformos reaguoja greičiau nei1 sekundė, tinka dažnai programuojamoms perjungimo operacijoms.
• Dviejų dalių vožtuvo korpusas leidžia greitai išardyti, kad būtų galima išvalyti nuosėdas ir šiukšles iš rutulinės šerdies, o tai padvigubina priežiūros efektyvumą nenupjaunant vamzdyno ar nestabdant gamybos.

Dideliame komerciniame komplekse esančiuose sraigtiniuose vandens aušintuvuose naudojamas R134a šaltnešis, kurių pagrindinės linijos veikia 1,8 MPa. Vožtuvai turi turėti puikų sandarumą, kad būtų išvengta aušalo nuotėkio, ir būti suderinami su elektrinėmis pavaromis, skirtomis grupiniam valdymui per pastato automatikos sistemą (BAS).

2000 WOG 2 dalių aukštos platformos rutuliniai vožtuvai iš CF8 nerūdijančio plieno, su specializuotomis šaldymo agento sandarinimo sėdynėmis ir tiesiogiai montuojamomis kompaktiškomis elektrinėmis pavaromis.

• Aukšto slėgio vardinio vožtuvo korpusas su tiksliu sandarinimu užtikrina nulinį aušalo nuotėkį, pašalina aušinimo pajėgumo praradimą ir aplinkos emisijos problemas.
• Standartizuota ISO 5211 aukštos platformos sąsaja pagerina aušintuvo partijos surinkimo efektyvumą30 %. Pavaros yra universaliai keičiamos be specialių adapterių, kad būtų lengviau pakeisti po pardavimo.
• Dviejų dalių konstrukcija palengvina išmontavimą ir techninę priežiūrą atliekant kapitalinį aušintuvo remontą, nepažeidžiant vamzdynų suvirinimo siūlių, sumažinant priežiūros išlaidas.40 %.
• Darbinis slėgis, gerokai mažesnis už vardinę vertę, žymiai sulėtina sandariklio senėjimą ir pailgina priežiūros nereikalaujantį intervalą3 metai.

Paviršinio aktyvumo medžiagų žaliavos perdavimo linija kasdieninėje chemijos gamykloje veikia esant 1,6 MPa, su silpnai ėsdinančia terpe. Vožtuvai turi palaikyti nuotolinį valdymą, būti lengvai išardomi ir valomi bei atitikti higienos reikalavimus, keliamus partijų keitimui.

2000 WOG 2 dalių aukštos platformos rutuliniai vožtuvai iš CF8M (316 nerūdijančio plieno) su visa prievado konstrukcija, PTFE sėdynėmis ir sprogimui atspariomis pneumatinėmis pavaromis.

• 316 nerūdijančio plieno korpusas atsparus nedidelei korozijai. Pilnas uosto dizainas neturi srauto negyvų zonų, todėl sumažėja medžiagų kaupimasis ir gedimas, kad būtų laikomasi kasdienių cheminių medžiagų gamybos higienos reikalavimų.
• Ilgalaikis mažai įtemptas veikimas sumažintomis sąlygomis pašalina terpės prasiskverbimo riziką ir kryžminį užteršimą tarp partijų keitimo.
• Tiesiogiai sumontuotos sprogimui atsparios pneumatinės pavaros ant ISO aukštos platformos tiesiogiai atitinka cheminių dirbtuvių apsaugos nuo sprogimo reikalavimus be papildomų modifikacijų.
• Dviejų dalių padalytas dizainas leidžia greitai išardyti, kad būtų galima išvalyti ir sterilizuoti vidų, taip sumažinant partijos keitimo valymo laiką.60 %.

Aukštos temperatūros „Clean-in-Place“ (CIP) sistema gėrimų gamybos įmonėje veikia esant 3,0 MPa, naudojant 80°C šarmines valymo priemones. Vožtuvai turi būti atsparūs temperatūrai ir korozijai, užtikrinti patikimą sandarumą, palaikyti automatizuotą programos valdymą ir atitikti maisto produktų GMP standartus.

Maisto klasės 2000 WOG 2 dalių aukštos platformos rutuliniai vožtuvai iš CF8 nerūdijančio plieno, su RPTFE sustiprintomis aukštos temperatūros sėdynėmis ir tiesiogiai montuojamomis sanitarinėmis pneumatinėmis pavaromis.

• 3,0 MPa darbinis slėgis yra daug mažesnis už 2000 WOG vardinį įvertinimą, todėl užtikrinamas didelis slėgio rezervas net esant aukštesnei temperatūrai, nerizikuojant sandariklio gedimu ar korpuso deformacija.
• RPTFE sustiprintos sėdynės pasižymi puikiu atsparumu temperatūrai ir cheminėms medžiagoms, dvigubai ilgesnė nei standartinių PTFE sėdynių eksploatavimo trukmė ir ištveria nuolatinį aukštos temperatūros valymo skysčių šveitimą.
• Aukštos platformos tiesioginio montavimo dizainas nesukuria higieninių negyvų zonų pavaros ir vožtuvo sąsajoje, lengvai valomas ir dezinfekuojamas, visiškai atitinka maisto pramonės GMP sertifikavimo reikalavimus.
• Dviejų dalių vožtuvo korpusas leidžia greitai išardyti, kad būtų galima patikrinti vidinę švarą, nepašalinant viso vamzdyno, supaprastinant įprastinę patikrą ir priežiūrą.
