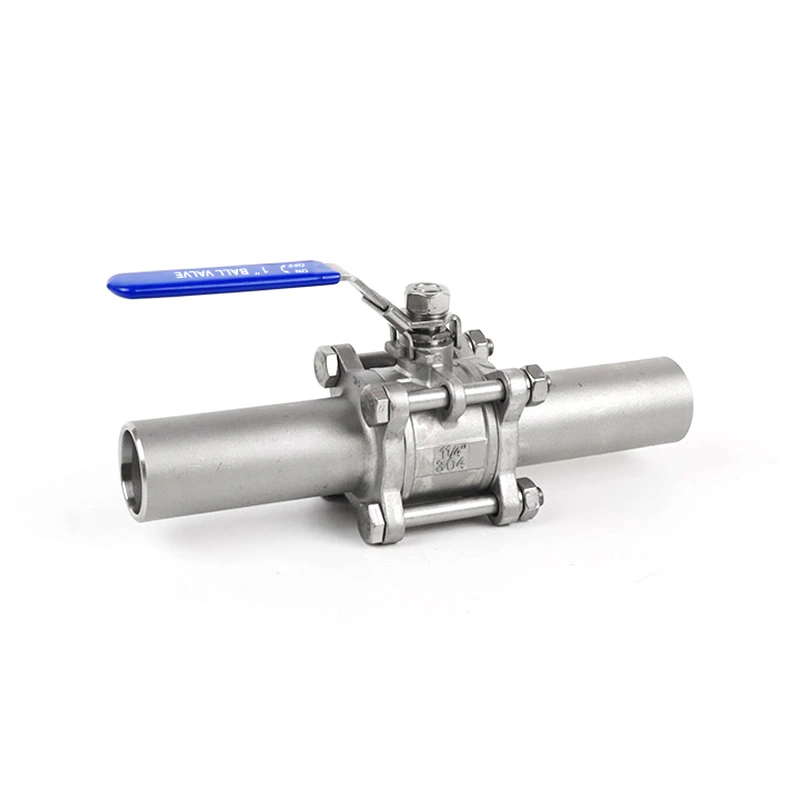

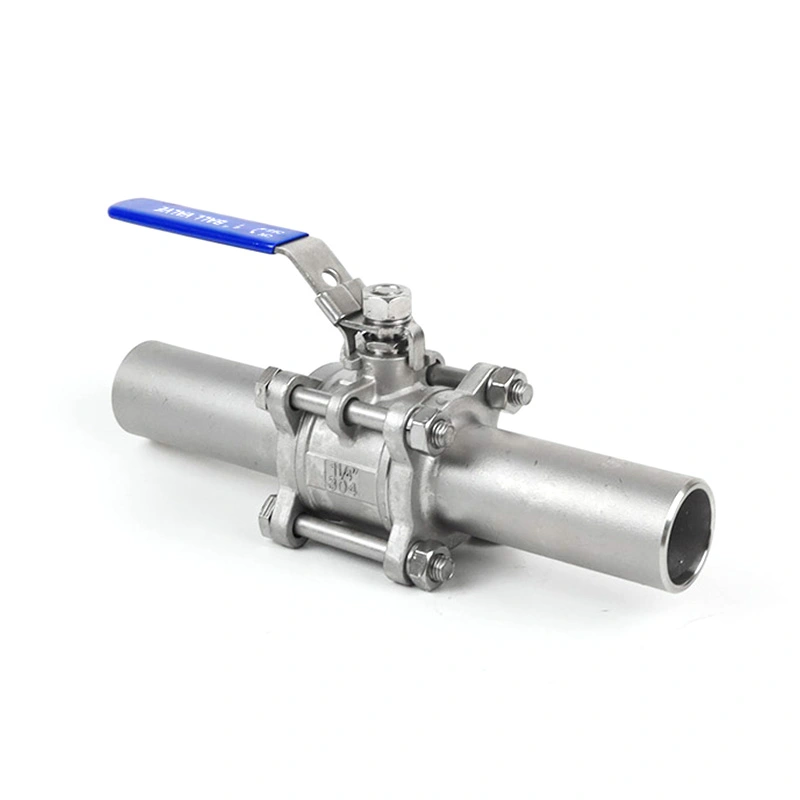

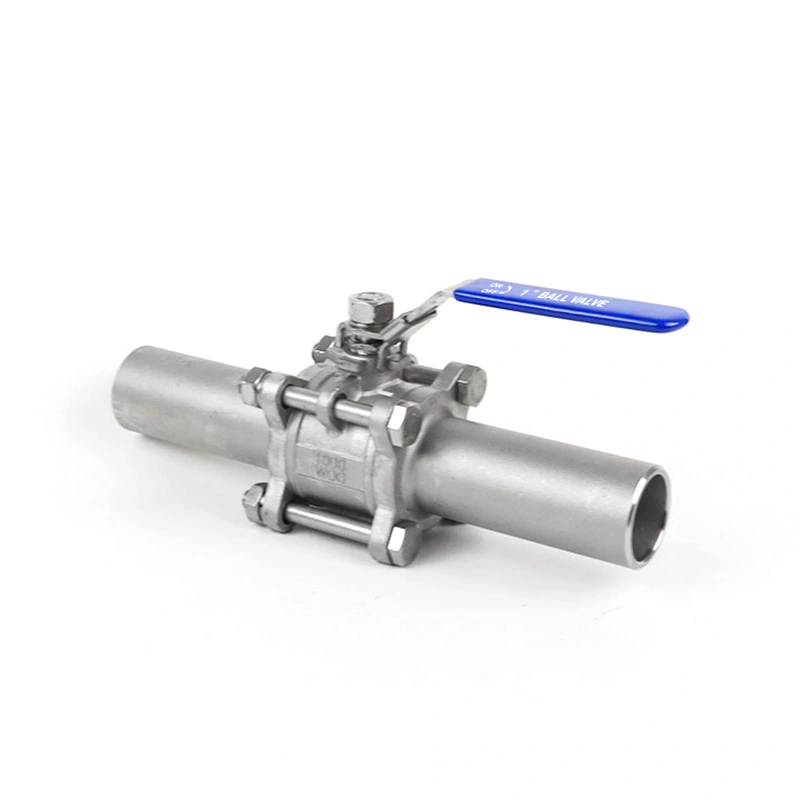

3PC rutulinio vožtuvo suvirinimas prailgintas

„3PC Ball Valve Weld Extended“ naudoja pailgintus sandūrinio suvirinimo galus, kad būtų užtikrintas papildomas suvirinimo ilgis tarp vožtuvo korpusas ir vamzdynas. Išplėsti galai yra naudingi izoliuotiems vamzdynams, palaidotiems įrenginiams ir vamzdynų išdėstymui kur reikalingas papildomas suvirinimo atstumas. Trijų dalių korpusas taip pat suteikia prieigą prie vidinių komponentų patikrinimas ir pakeitimas po vamzdyno izoliavimo.

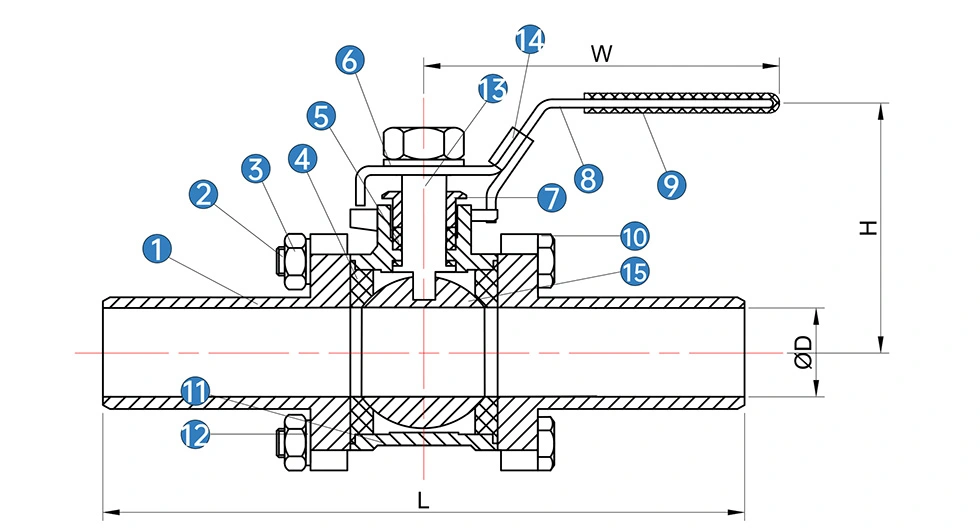

Pagrindiniai matmenys

* N: sriegio galai pagal ANSI B 2.1 NPT
* B: sriegio galai pagal BS21 BSP

Produkto savybės

1. Prailginti užpakalinio suvirinimo galai

Prailginti suvirinimo galai suteikia papildomos vietos vamzdynų suvirinimui ir padeda suvirinimo darbus atlikti toliau nuo pagrindinės vožtuvo korpusas. Ši konfigūracija naudinga izoliuotiems arba palaidotiems vamzdynams, kur reikia įrengti vožtuvą už izoliacijos ribų arba prieinamoje vietoje.

2. Trijų dalių konstrukcija

Padalintas korpusas leidžia atidaryti vožtuvą apžiūrai ir priežiūrai. Sėdynės, sandarikliai ir kiti vidiniai komponentus galima pasiekti, kai reikia pakeisti, todėl sumažėja poreikis keisti visą vožtuvo mazgą.

3. 316 nerūdijančio plieno medžiagos

„3PC Ball Valve Weld Extended“ korpusui naudoja ASTM A351 CF8M (316), o rutuliui ir kotui – ASTM A182 F316. Standartinė sėdynė yra RPTFE (PTFE+15%fv). Pagal poreikį gali būti tiekiami ir kiti medžiagų deriniai aptarnavimo sąlygos.

4. Sandarinio suvirinimo jungtis

Suvirinimo galai atitinka ASME B16.25 reikalavimus. Sandariai suvirinta jungtis užtikrina nuolatinį vožtuvo sujungimą ir vamzdynas, suvirinimo procedūra ir vamzdžių paruošimas nustatytas pagal taikomą vamzdyno specifikaciją.

Suvirinimas ir montavimas

Prieš suvirindami patikrinkite vamzdžio dydį, suvirinimo galų matmenis, kampo būklę ir išlygiavimą. Dujotiekis turi būti tinkamai palaikoma, kad būtų išvengta per didelės vožtuvo apkrovos montavimo metu. Taip pat reikia laikytis suvirinimo procedūrų taikomą projekto specifikaciją.

Prailginti galai suteikia papildomą atstumą tarp suvirinimo zonos ir vožtuvo vidinių dalių. Tinkamas suvirinimas ir vis tiek reikia laikytis šilumos kontrolės procedūrų, kad būtų apsaugota sėdynė, sandarikliai ir kiti karščiui jautrūs komponentai.

Medžiagos ir eksploatavimo sąlygos

Vožtuvas nurodytas temperatūros diapazonui nuo -25 ℃ iki 150 ℃ ir maksimaliam slėgiui 285 PSI sąlygomis. Faktinės veikimo ribos turi būti patvirtintos atsižvelgiant į vožtuvo dydį, terpę, temperatūrą ir taikomas slėgio ir temperatūros įvertinimas.

Nerūdijančio plieno korpusas, F316 rutulys ir F316 kotas yra skirti suderinamai pramoninei terpei. Sėdynė ir sandarinimas Prieš užsakant, medžiagos pasirinkimas turi būti patikrintas pagal faktinį skystį, temperatūrą ir slėgį.

Kokybės patikra

Medžiagos patikrinimas

Medžiagos identifikavimo ir susijusių patikrinimų įrašai gali būti pateikti pagal užsakymo reikalavimus. Medžiaga galimos atitinkamų vožtuvų konfigūracijų bandymų ataskaitos.

Matmenų patikrinimas

Vožtuvų matmenys ir suvirinimo galų savybės tikrinamos pagal nurodytus gaminio brėžinius ir reikalavimus. Patikrinimas gali apimti suvirinimo galų ilgį, matmenis ir bendrą surinkimo būklę.

Slėgio ir sandarinimo bandymai

Vožtuvų bandymai ir patikra atitinka API 598 reikalavimus. Norint patikrinti, atliekami slėgio ir sandarinimo bandymai vožtuvo korpuso ir lizdo sandarinimo veikimas prieš išsiunčiant.

Baigta vožtuvo patikra

Galutinė patikra apima vožtuvo išvaizdą, surinkimą, suvirinimo galų apsaugą ir veikimo būklę. Reikalingas produktas dokumentus galima rengti pagal užsakymą.

Programos

3PC rutulinis vožtuvas Weld Extended tinka pramoniniams vamzdynams, kuriuose yra suvirinta jungtis ir papildomas suvirinimas reikia atstumo. Tipiškos taikymo sritys yra naftos chemijos perdirbimas, naftos ir dujų sistemos, šiluminė energija, vandens valymas ir bendra pramoninių skysčių kontrolė.

Išplėstinė konfigūracija ypač naudinga izoliuojant dujotiekį, požeminę instaliaciją ar vietą išdėstymas riboja laisvą erdvę aplink vožtuvo korpusą. Tinkamumas naudoti turėtų būti patvirtintas remiantis terpės, slėgio, temperatūros ir vamzdyno specifikacijos.

Pakuotė

Vožtuvai supakuojami eksportui, naudojant gofruotą kartoną ir faneros dėžes. Suvirinimo galai yra apsaugotas pakavimo metu, kad sumažėtų nuožulnumo ir jungiamųjų paviršių pažeidimo rizika tvarkant ir siunta.

DUK

1. Kokia yra 3PC rutulinio vožtuvo suvirinimo išplėstinio suvirinimo galų paskirtis?

Prailginti suvirinimo galai suteikia papildomą suvirinimo atstumą tarp vožtuvo korpuso ir vamzdyno. Jie yra naudingi izoliuoti vamzdynai, palaidoti įrenginiai ir kiti išdėstymai, kai suvirinimo vieta turi būti išdėstyta toliau nuo vožtuvo korpuso.

2. Kokia medžiaga naudojama vožtuvui?

Standartinė korpuso medžiaga yra ASTM A351 CF8M (316), rutuliui ir kotui naudojama ASTM A182 F316. Sėdynė yra RPTFE (PTFE+15 %fv). Kitos medžiagos yra prieinamos pagal pageidavimą.

3. Koks standartas taikomas sandūrinio suvirinimo galams?

Sandarinio suvirinimo galai nurodyti pagal ASME B16.25. Galutinė suvirinimo procedūra turi būti atliekama pagal galiojančius reikalavimus vamzdyno ar projekto specifikacijos.

4. Ar po montavimo vožtuvą galima prižiūrėti?

Taip. Trijų dalių korpusas suteikia prieigą prie vidinių komponentų patikrinimui ir pakeitimui. Dujotiekis turi Prieš atliekant vožtuvo techninę priežiūrą, jis turi būti izoliuotas ir be slėgio.

5. Kokios yra slėgio ir temperatūros ribos?

Nurodytas didžiausias slėgis yra 285 PSI, o temperatūros diapazonas yra nuo -25 ℃ iki 150 ℃. Faktinė leistina eksploatacija sąlygos priklauso nuo vožtuvo dydžio, terpės ir taikomo slėgio-temperatūros įvertinimo.

6. Kokius dokumentus galima pateikti?

Pagal vožtuvą galima pateikti medžiagų bandymų ataskaitas ir atitinkamą patikrinimą arba gaminio dokumentus konfigūracijos ir užsakymo reikalavimai.
