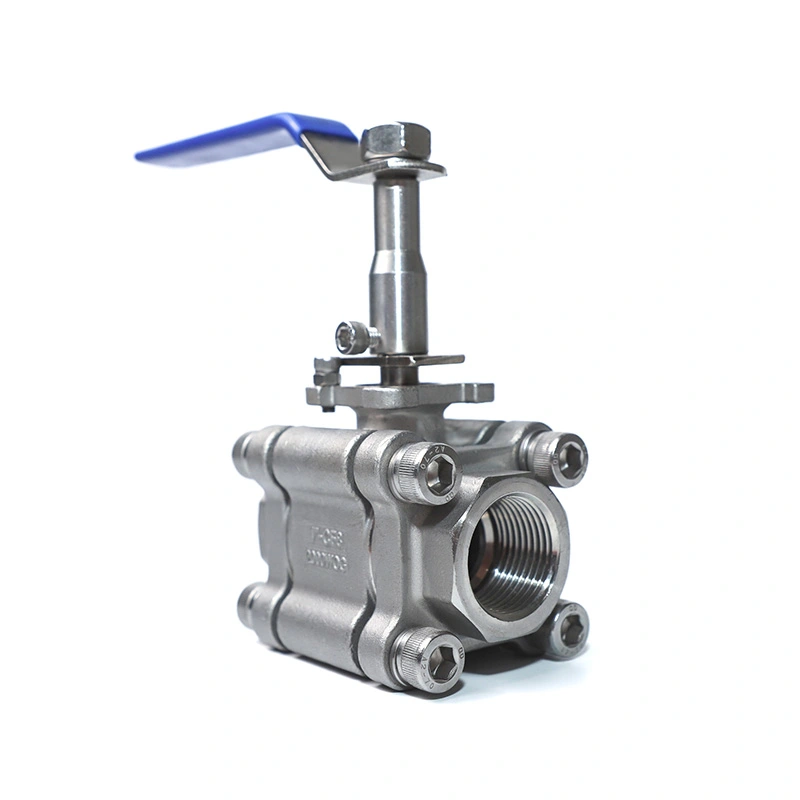

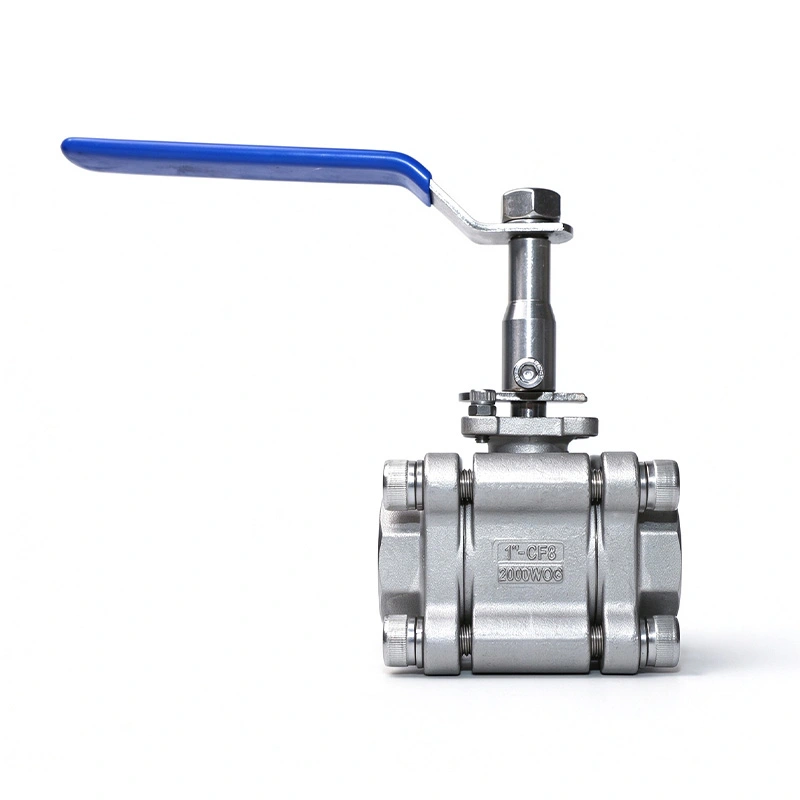

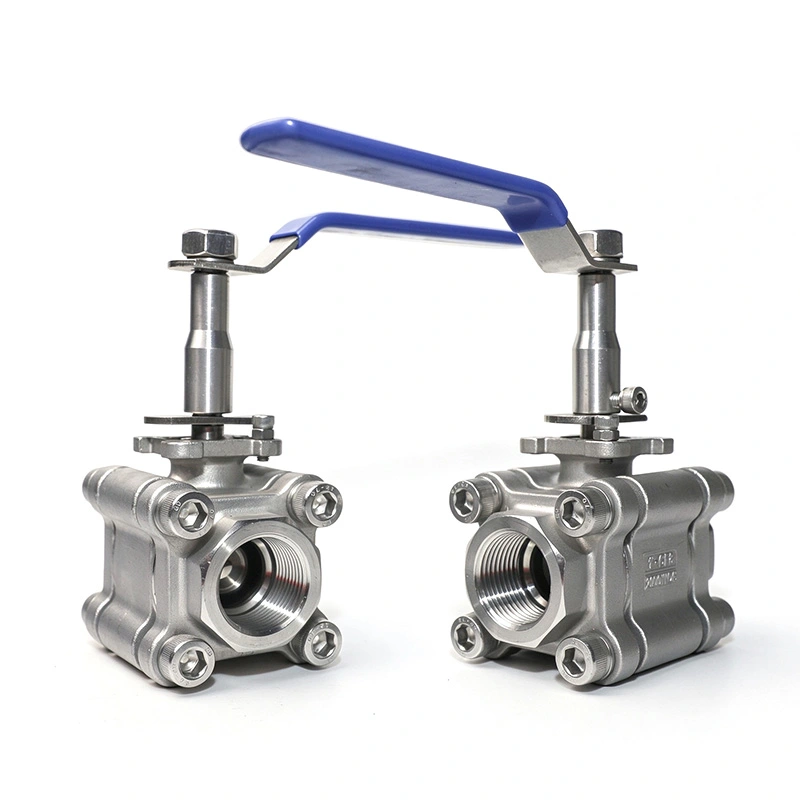

3 vnt nerūdijančio plieno rutulinis vožtuvas 2000WOG prailgintas kotas

3PC nerūdijančio plieno rutulinis vožtuvas 2000WOG prailgintas kotas yra skirtas izoliuotiems vamzdynams, palaidotiems įrenginiams ir kitose srityse, kur reikia išplėsti vožtuvo veikimo tašką. Vožtuvas pagamintas iš 316 nerūdijančio plieno korpusas, rutulys ir kotas, trijų dalių konstrukcija ir NPT arba BSP srieginės jungtys. Pailgintas stiebas leidžia vožtuvas turi būti valdomas toliau nuo izoliuotos arba palaidotos dujotiekio dalies.

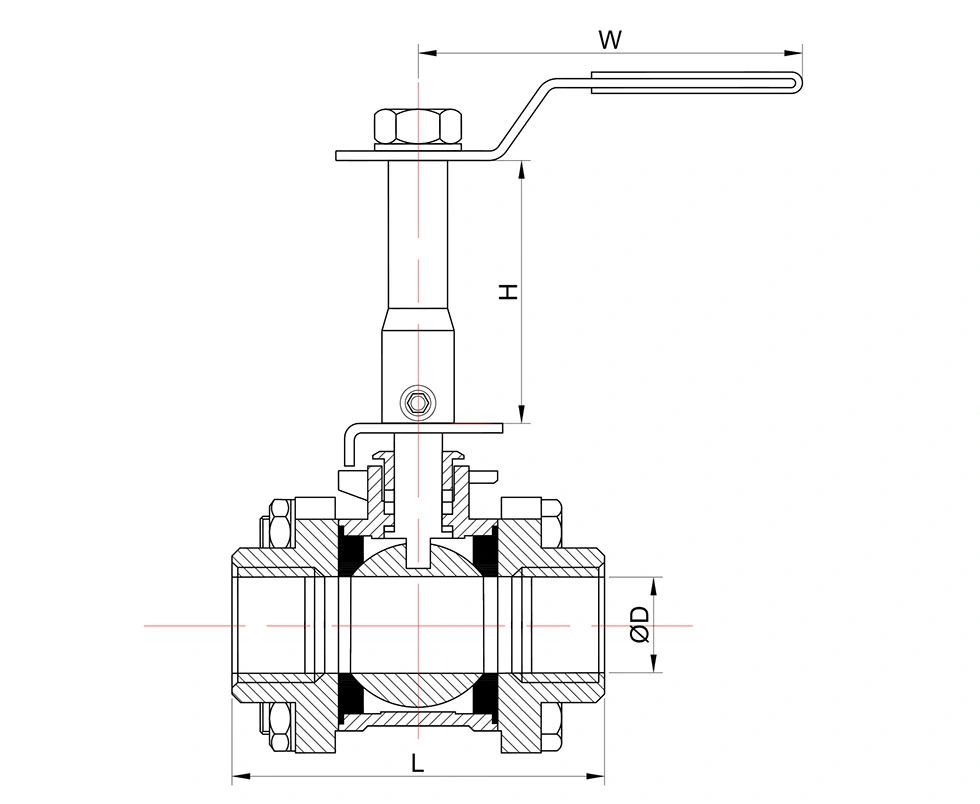

Pagrindiniai matmenys

Bendrieji matmenys:

Pagrindinės savybės

1. Pailgintas kotas izoliuotiems ir užkastiems vamzdynams

Prailgintas stiebas nustato darbo tašką virš dujotiekio sujungimo zonos arba toliau nuo jos. Ši konfigūracija yra naudinga, kai vamzdžių izoliacija, požeminė instaliacija arba ribota prieiga apsunkina standartinio koto valdymą. Stiebas taip pat naudoja anti-išpūtimo struktūrą slėgiui aptarnauti.

2. 316 nerūdijančio plieno konstrukcija

Korpusas pagamintas iš ASTM A351 CF8M nerūdijančio plieno, o rutulys ir kotas naudojamas ASTM A182 F316. Šios medžiagos užtikrina atsparumą korozijai suderinamoms vandens, alyvos, dujų ir pramoninių skysčių reikmėms. RPTFE sėdynė yra nurodyta nurodytam temperatūros diapazonui ir eksploatavimo sąlygoms.

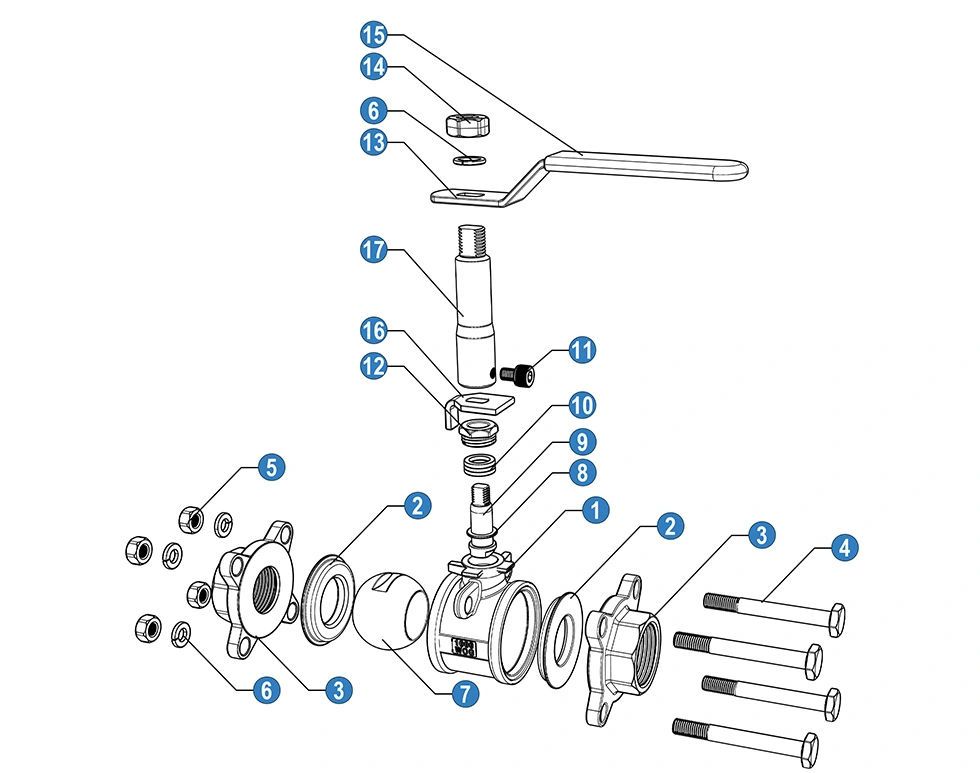

3. Trijų dalių korpusas

Trijų dalių korpusas leidžia pasiekti vidinius komponentus apžiūrai ir priežiūrai. Vožtuvas gali būti išardomas, kai reikia patikrinti ar pakeisti sėdynę, sandariklius ar kitas vidines dalis, o tai naudinga įrengtų vamzdynų sistemų priežiūra.

4. 2000WOG slėgio įvertinimas

3PC nerūdijančio plieno rutulinis vožtuvas 2000WOG prailgintas kotas yra skirtas aukšto slėgio įjungimo ir išjungimo skysčiui valdyti su maksimalus slėgis 1975 PSI, nurodytas gaminio duomenyse. Turi būti patvirtintas taikomas darbinis slėgis pagal vožtuvo dydį, temperatūrą, terpę ir atitinkamą slėgio ir temperatūros įvertinimą.

Standartai ir kokybės kontrolė

Vožtuvas pagamintas pagal ISO 17292/API 608 reikalavimus, nurodant slėgio ir temperatūros reitingus. į ASME B16.34 ir testavimas bei tikrinimas pagal API 598. Gamybos patikra apima gaunamą medžiagą patikrinimai, slėgio bandymai, sandarinimo bandymai ir baigtas vožtuvo patikrinimas.

Yra ISO 9001 ir CE dokumentacija, skirta atitinkamoms vožtuvų konfigūracijoms. Medžiagų bandymų ataskaitos taip pat gali būti teikiama pagal užsakymo ir dokumentacijos reikalavimus.

Programos

3PC nerūdijančio plieno rutulinis vožtuvas 2000WOG prailgintas kotas gali būti naudojamas vamzdynų sistemose, kuriose prailgintas vožtuvas reikalinga eksploatacija, įskaitant izoliuotas proceso linijas, palaidotus vamzdynus, vandens valymą, naftos ir dujų sistemas, cheminis apdorojimas ir bendra pramoninių skysčių kontrolė.

Prieš pasirinkdami patikrinkite dujotiekio terpę, darbinį slėgį, temperatūrą, prijungimo standartą ir galimą įrengimo erdvė. Taip pat turėtų būti patvirtintas kėbulo, rutulio, koto ir sėdynės medžiagų suderinamumas.

DUK

1. Kam naudojamas pailgintas stiebas?

Prailgintas kotas naudojamas izoliuotiems vamzdynams, palaidotiems įrenginiams ir kitose vietose, kur vožtuvas veikimo taškas turi būti atokiau nuo dujotiekio jungties. Tai suteikia prieigą prie vožtuvo be pašalinant aplinkinę izoliaciją arba atidengiant palaidotą dujotiekio atkarpą.

2. Kokios medžiagos naudojamos vožtuvui?

Korpusas yra ASTM A351 CF8M (316), o rutulys ir kotas yra ASTM A182 F316. Standartinė sėdynė yra RPTFE (PTFE+15 %fv). Kitos medžiagos yra prieinamos pagal reikalingas aptarnavimo sąlygas.

3. Kokį slėgio ir temperatūros diapazoną palaiko vožtuvas?

Produkto duomenyse nurodytas maksimalus slėgis 1975 PSI ir temperatūros diapazonas nuo -25 ℃ iki 150 ℃. Faktiškai leistina slėgis priklauso nuo vožtuvo dydžio, temperatūros, terpės ir taikomo slėgio-temperatūros įvertinimo.

4. Kokios sriegio jungtys galimos?

Standartinės srieginės jungtys yra NPT ir BSP. Kiti prijungimo reikalavimai gali būti aptarti pagal dujotiekio specifikacija.

5. Ar galima pritaikyti medžiagas ir sandarinimo komponentus?

Taip. Kitos korpuso, rutulio, koto, sėdynės ir sandarinimo medžiagos gali būti tiekiamos pagal darbo terpę, slėgį ir temperatūros reikalavimai.

6. Kokie dokumentai yra?

Taikomi gaminio dokumentai gali apimti medžiagų bandymų ataskaitas, patikros įrašus ir ISO 9001 arba CE atitinkamos vožtuvo konfigūracijos dokumentus.

7. Kaip vožtuvas supakuotas eksportui?

Vožtuvai yra supakuoti į gofruotas kartonines dėžutes ir faneros dėžutes eksportui. Pakuotė gali būti koreguojama pagal vožtuvo dydį, užsakymo kiekį ir transportavimo reikalavimus.
