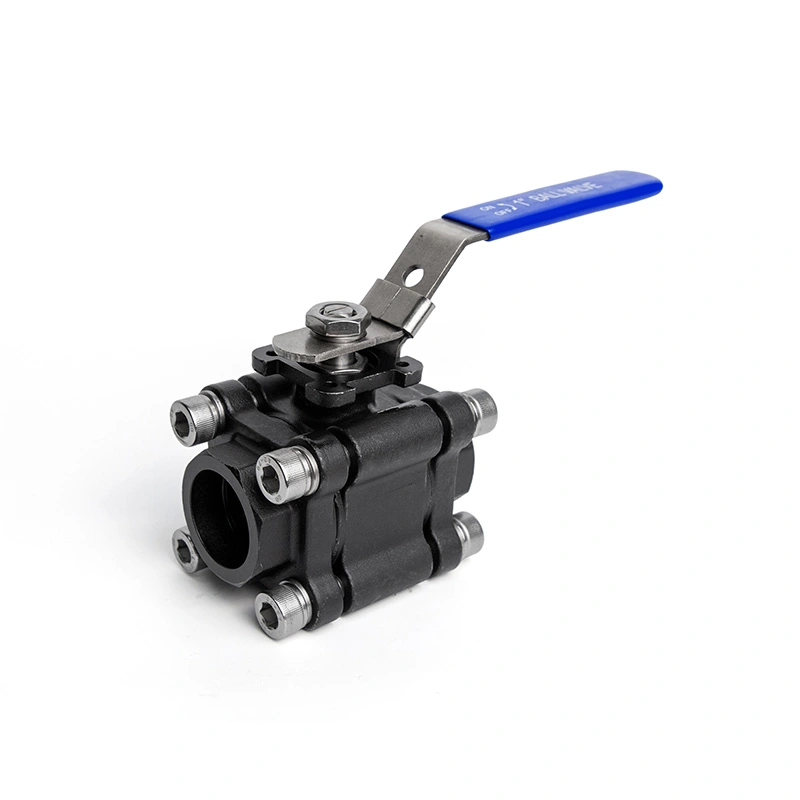

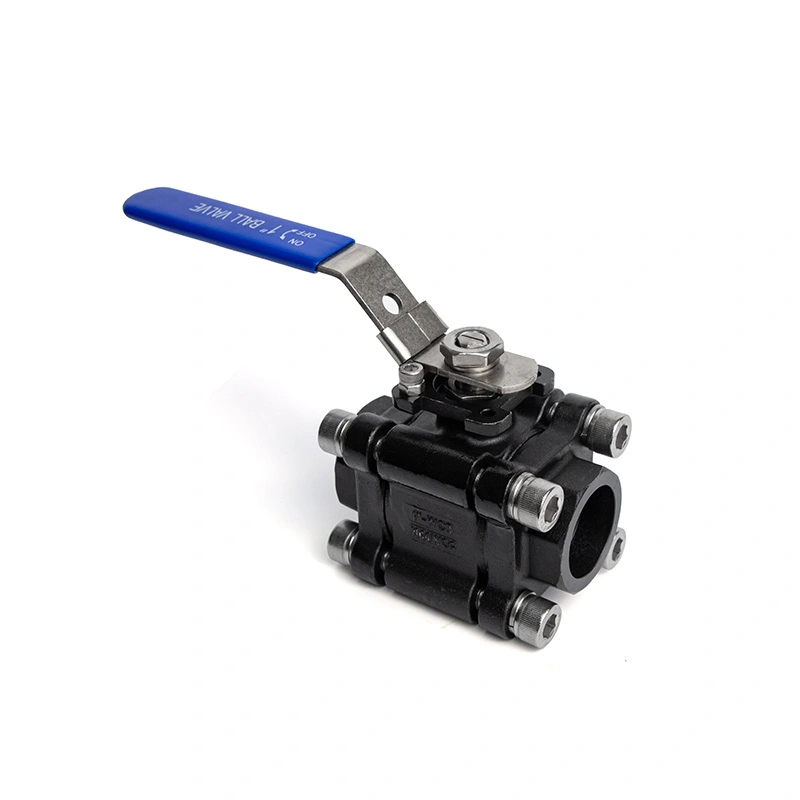

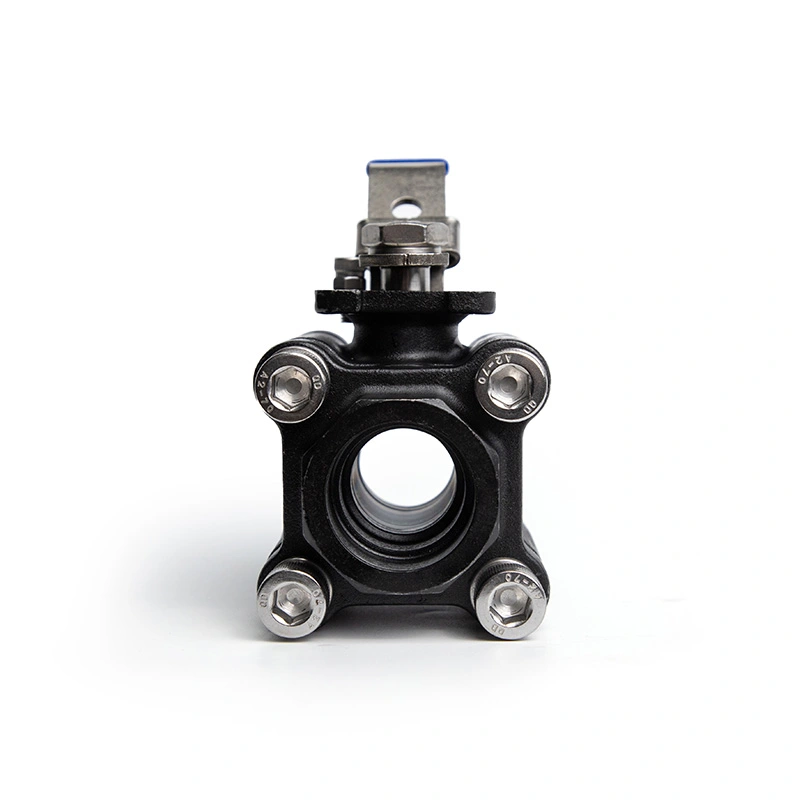

3PC anglies plieno rutulinis vožtuvas 2000WOG

3PC anglinio plieno rutulinis vožtuvas 2000WOG yra trijų dalių rutulinis vožtuvas su prailgintu kotu, skirtas izoliuotiems vamzdynams, palaidoti įrenginiai ir programos, kuriose reikia išplėsti veikimo tašką. 2000WOG reitingas ir Dėl trijų dalių konstrukcijos jis tinkamas aukšto slėgio įjungimo ir išjungimo skysčio valdymui. Vožtuvą galima išardyti sėdynių ar tarpiklių patikrinimas ir keitimas.

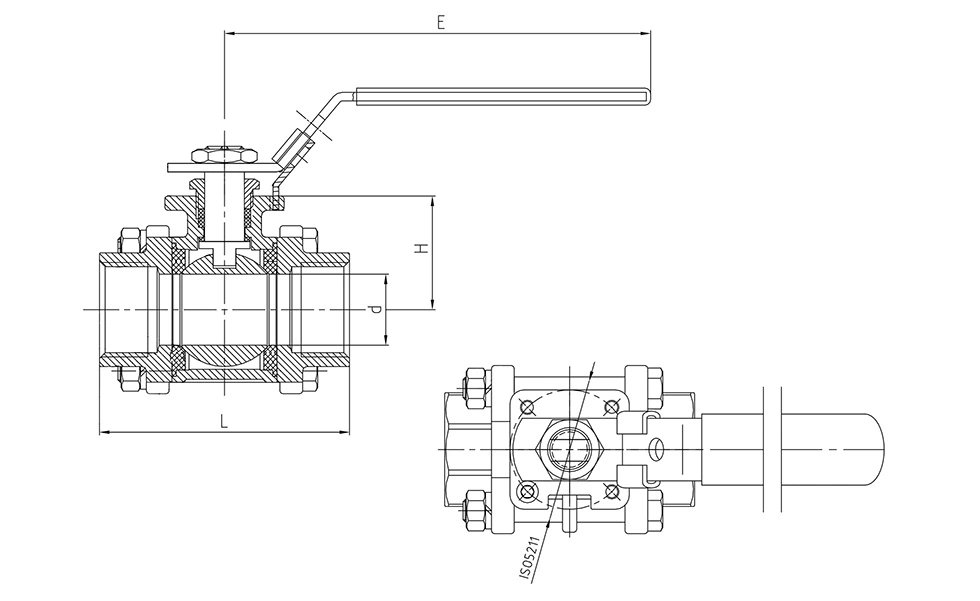

Pagrindiniai matmenys

N: sriegio galai pagal ANSI B 2.1 NPT
B: sriegio galai pagal BS21 BSP

Pagrindinės savybės

1. Pailgintas kotas specialioms montavimo sąlygoms

Pailgintas kotas suteikia prieigą prie vožtuvo veikimo taško, kai dujotiekis izoliuojamas, užkasamas arba sumontuotas ribotos prieigos vietoje. Nuo išpūtimo apsauganti koto struktūra padeda išlaikyti kotą vožtuvo korpuso viduje vožtuve yra slėgis.

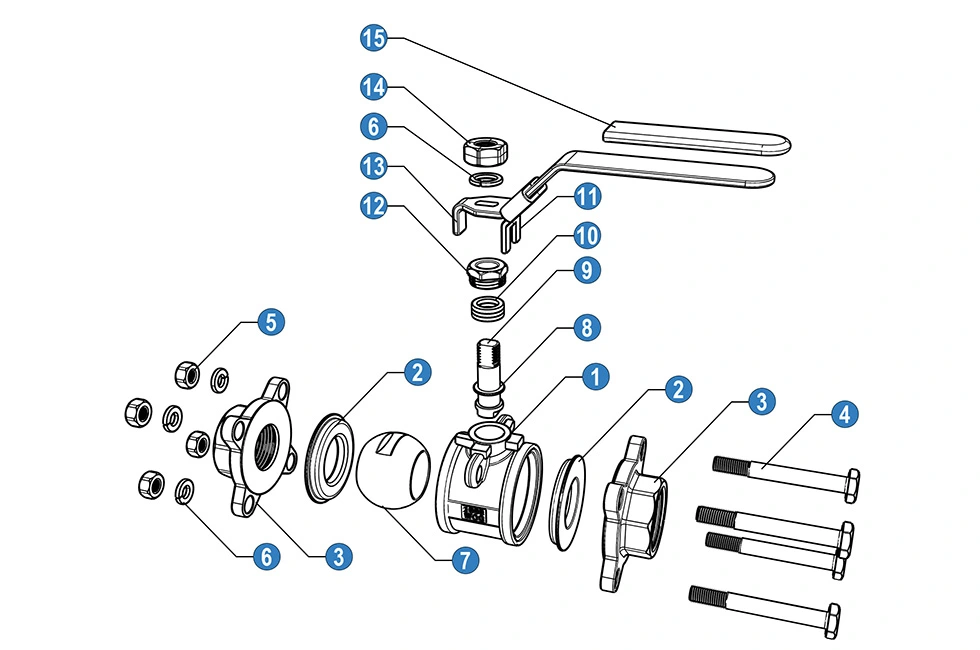

2. Trijų dalių konstrukcija

Trijų dalių korpusas leidžia atidaryti vožtuvą apžiūrai ir priežiūrai. Sėdynės, sandarikliai ir kiti vidiniai Prireikus galima pasiekti komponentus, kad būtų galima juos pakeisti. Ši konstrukcija yra praktiška pramoniniam vamzdynui sistemos, kuriose reikalinga periodinė priežiūra.

3. 1975PSI maksimalus slėgis

The3PC anglies plieno rutulinis vožtuvas 2000WOGyra įtrauktas į sąrašą, kurio didžiausias slėgis yra 1975 PSI. The taikomas darbinis slėgis priklauso nuo vožtuvo dydžio, temperatūros, terpės ir slėgio-temperatūros įvertinimo. The 2000WOG žymėjimas reiškia vandens, naftos ir dujų paslaugas pagal taikomas vertinimo sąlygas.

4. NPT ir BSP jungtys

Vožtuvas yra su NPT ir BSP srieginėmis jungtimis. Jungties pasirinkimas turi atitikti dujotiekį standarto ir montavimo reikalavimai.

Medžiagos ir standartai

Pateiktoje konfigūracijoje naudojamas ASTM A351 316 vožtuvo korpusui, ASTM A182 F316 rutuliui ir kotui ir RPTFE (PTFE+15%fv) sėdynei. Kitos medžiagos yra prieinamos pagal pageidavimą pagal reikalingas aptarnavimo sąlygas.

Projektavimas ir gamyba yra pagrįsti ISO 17292/API 608. Bandymai ir patikra atliekami pagal API 598, o slėgio ir temperatūros rodikliai pateikiami ASME B16.34. Nurodytas temperatūros diapazonas yra nuo -25 ℃ iki 150 ℃.

Kokybės kontrolė

Gamybos patikrinimas apima gaunamų medžiagų patikrinimą, slėgio bandymą, sandarinimo bandymus ir gatavą vožtuvą patikrinimas. Pagal vožtuvą galima pateikti medžiagų bandymų ataskaitas ir taikomus gaminio dokumentus konfigūracijos ir užsakymo reikalavimai.

Yra ISO 9001 ir CE dokumentacija, skirta atitinkamoms konfigūracijoms. Medžiaga, sėdynė ir sandarinimo komponentai gali taip pat parenkami pagal reikiamą slėgį, temperatūrą ir terpę.

Programos

3PC anglinio plieno rutulinis vožtuvas 2000WOG gali būti naudojamas aukšto slėgio įjungimui ir išjungimui pramoniniuose vamzdynuose sistemos, įskaitant vandens valymą, naftą ir dujas, cheminį apdorojimą, suslėgtą orą ir bendrą skysčių valdymą. The pailgintas kotas yra ypač naudingas, kai izoliacija arba montavimo gylis apsunkina standartinį vožtuvo kotą prieiga.

Prieš pasirinkdami patvirtinkite darbinį slėgį, temperatūrą, terpę, vožtuvo dydį, jungties tipą ir galimą įrengimo erdvė. Reikėtų patikrinti kėbulo, rutulio, koto ir sėdynės medžiagų suderinamumą.

DUK

1. Koks yra didžiausias 3PC anglinio plieno rutulinio vožtuvo 2000WOG darbinis slėgis?

Gaminio duomenyse nurodytas maksimalus slėgis 1975PSI. Reikėtų patvirtinti tikrąjį leistiną darbinį slėgį pagal vožtuvo dydį, temperatūrą, terpę ir taikomą slėgio ir temperatūros įvertinimą.

2. Kam naudojamas prailgintas stiebas?

Prailgintas kotas naudojamas izoliuotiems vamzdynams, palaidotiems įrenginiams ir vietose, kur veikia vožtuvas taškas turi būti atokiau nuo dujotiekio jungties.

3. Kokios sriegio jungtys galimos?

Galimos NPT ir BSP srieginės jungtys. Jungtis turi būti parinkta pagal dujotiekio standartą ir įrengimo reikalavimai.

4. Ar galima pritaikyti vožtuvo medžiagas?

Taip. Kitos korpuso, rutulio, koto, sėdynės ir sandarinimo medžiagos gali būti tiekiamos pagal reikiamą terpę, slėgį ir temperatūra.

5. Kokius dokumentus galima pateikti?

Pagal vožtuvą galima pateikti medžiagų bandymų ataskaitas ir taikomus patikrinimo arba gaminio dokumentus konfigūracijos ir užsakymo reikalavimai. Yra ISO 9001 ir CE dokumentacija, skirta atitinkamoms konfigūracijoms.

6. Kaip vožtuvas supakuotas eksportui?

Vožtuvai yra supakuoti į gofruotas kartonines dėžutes ir faneros dėžutes eksportui. Pakuotės specifikacijos gali būti sureguliuotas pagal vožtuvo dydį, kiekį ir transportavimo reikalavimus.
