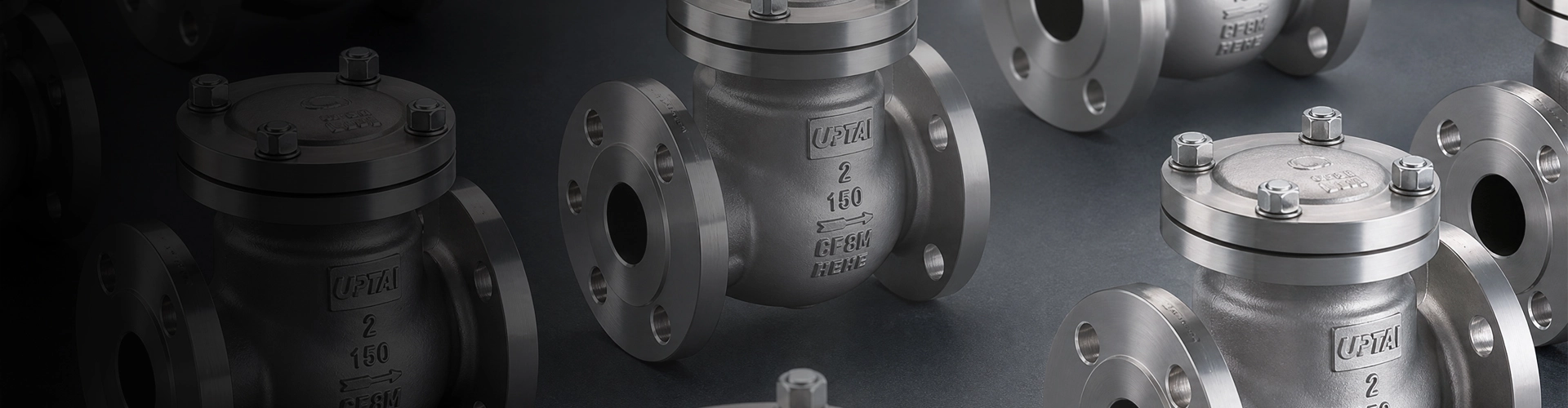

Atbuliniai vožtuvai
Gamykliniai tiesioginiai atbuliniai vožtuvai su konkurencingomis kainomis
„Shangtai“ atbuliniai vožtuvai yra skirti skysčiui tekėti viena kryptimi, tuo pačiu automatiškai užkertant kelią atvirkštiniam srautui, kai keičiasi srauto kryptis. Skirtingai nuo rankiniu būdu valdomų izoliacinių vožtuvų, šie savaime veikiantys vožtuvai reaguoja į slėgio ir srauto sąlygas vamzdyne nereikalaujant išorinės pavaros.
Paprastai jie įrengiami po siurblių, kompresorių ir kitos proceso įrangos, kad sumažintų atgalinio srauto riziką ir apsaugotų prijungtas vamzdynų sistemas. „Shangtai“ tiekia įvairias vožtuvų konstrukcijas, skirtas vandens valymui, naftai ir dujoms, chemijos perdirbimui, naftos chemijos gamykloms, energijos gamybai, ŠVOK ir bendriems pramoniniams tikslams.
Pramoninis atbulinio vožtuvo tiekimas
Shangtai palaiko vožtuvo pasirinkimą pagal vamzdžio dydį, slėgio klasę, terpę, temperatūrą, srauto kryptį, montavimo padėtį, jungties tipą ir reikalingas atsako charakteristikas. Atsiųskite savo veiklos sąlygas techniniam patvirtinimui ir pasiūlymui.
Produktų tipai skirtingoms vamzdynų sąlygoms
Uždarymo mechanizmas turi tiesioginį poveikį atidarymo reakcijai, slėgio nuostoliams, montavimo reikalavimams ir atsparumui atvirkštiniam srautui. Parenkant tinkamą konstrukciją reikia atsižvelgti į dujotiekio srauto charakteristikas ir saugomą įrangą.
Pasukami atbuliniai vožtuvai
Atlenkiamas diskas atidaromas srautu į priekį ir grįžta link sėdynės, kai srautas pasikeičia. Sūpynių konstrukcijos dažniausiai naudojamos vandens, komunalinių ir pramoninių vamzdynų sistemose, kur yra tinkamos srauto sąlygos.
Pakelkite atbulinius vožtuvus
Uždarymo elementas juda vertikaliai nuo sėdynės, reaguodamas į srauto slėgį. Ši konstrukcija gali būti naudojama tais atvejais, kai reikalingas kontroliuojamas disko judėjimas ir tinkamos montavimo sąlygos.
Stūmokliniai atbuliniai vožtuvai
Stūmoklinio tipo konstrukcijoje naudojamas valdomas stūmoklis arba diskas srautui į priekį ir atgal valdyti. Jį galima pasirinkti proceso sistemoms, kuriose reikalingas stabilus uždarymas ir valdomas judėjimas.
Rutuliniai atbuliniai vožtuvai
Rutulys juda pagal skysčio kryptį ir slėgį. Šie vožtuvai naudojami tam tikrose skysčių ir komunalinėse srityse, kur tinka kompaktiškas savaime veikiantis uždarymo mechanizmas.
Dviejų plokščių atbuliniai vožtuvai
Dvigubos plokštės atsidaro, kai srautas yra į priekį, ir užsidaro, kai srautas pasikeičia. Jų kompaktiška plokštelių konstrukcija gali padėti sumažinti montavimo vietą tinkamose vamzdynų sistemose.
Ašinio srauto atbuliniai vožtuvai
Ašinio srauto konstrukcijos nukreipia uždarymo elementą išilgai dujotiekio ašies ir gali būti svarstomos ten, kur reikia greito atsako, kompaktiško įrengimo ir kontroliuojamo srauto charakteristikų.
Siurblių ir proceso įrangos atgalinio srauto prevencija
Atvirkštinis srautas gali atsirasti, kai siurblys sustoja, pasikeičia slėgio sąlygos arba skystis juda tarp prijungtų vamzdynų sistemos dalių. Tinkamai parinktas atbulinis vožtuvas gali užsidaryti automatiškai, kai pasikeičia slėgio santykis prieš srovę ir pasroviui, taip apribodamas atvirkštinį srautą.
Montavimas ypač svarbus aplink siurblio išleidimo linijas. Vožtuvo tipas, uždarymo charakteristikos, atstumas nuo siurblio išleidimo angos ir netoliese esančios alkūnės arba jungiamosios detalės gali turėti įtakos sistemos veikimui. Naudojant prietaisus, kurie jautrūs slėgio viršįtampiams, pasirenkant vožtuvą reikia įvertinti uždarymo reakciją ir vandens plaktuko potencialą.
Pagrindiniai pasirinkimo veiksniai:Vidutinis, vardinis dydis, slėgio įvertinimas, darbinė temperatūra, srautas, srauto kryptis, montavimo padėtis, leistini slėgio nuostoliai, įtrūkimo slėgis, uždarymo charakteristikos ir jungties tipas.
Krekingo slėgio ir srauto reikalavimai
Įtrūkimo slėgis reiškia minimalų slėgio skirtumą, reikalingą uždarymo elementui atitraukti nuo sėdynės ir leisti tekėti. Šis parametras tampa ypač svarbus žemo slėgio, gravitacijos srauto ir mažo greičio sistemose.
Vožtuvas su pernelyg dideliu atsidarymo pasipriešinimu gali sukelti nepageidaujamus slėgio nuostolius arba apriboti srautą sistemoje, kurioje yra ribotas slėgis. Ir atvirkščiai, uždarymo charakteristikos turi būti tinkamos naudoti, kad būtų sumažinta nestabilaus veikimo arba su atbuliniu srautu susijusių slėgio šuolių rizika.
Prašant konfigūracijos, nurodant normalų ir mažiausią srautą, darbinį slėgį ir galimą slėgio skirtumą, galima nustatyti tinkamą vidinę konstrukciją.
Vandens, procesų ir pramonės paslaugų medžiagos
Medžiagos parinkimas turi būti pagrįstas darbo terpe, temperatūra, slėgiu, korozijos sąlygomis ir taikomais projekto reikalavimais. Priklausomai nuo vožtuvo konstrukcijos, korpuso ir vidinių komponentų medžiagos gali būti nurodytos įvairioms pramonės paslaugoms.
Anglies plienas
Naudojamas tinkamam naftos, dujų, vandens, garo ir pramoninių procesų taikymui, kai anglinis plienas yra suderinamas su darbo aplinka.
Nerūdijantis plienas
Pasirinkta tais atvejais, kai reikalingas didesnis atsparumas korozijai. Tinkama klasė turi būti nustatyta pagal skystį ir temperatūrą.
Sėdynės ir sandarinimo medžiagos
Sėdynė, tarpiklis ir sandarinimo medžiagos turi būti parenkamos pagal skysčių suderinamumą, slėgį, temperatūrą ir reikiamą išjungimo efektyvumą.
Vidiniai komponentai
Diskas, vyriai, spyruoklė, stūmoklis, rutulys ir kiti vidiniai komponentai turi būti nurodyti atsižvelgiant į vožtuvo konstrukciją ir veikimo sąlygas.
Pabaigos jungtys ir diegimo kryptis
Galimos jungčių konfigūracijos gali apimti flanšinius, plokštelinius, antgalius, sandūrinio suvirinimo, suvirinimo įvores, srieginius ir kitus projekte nurodytus galus. Pasirinkta jungtis turi atitikti dujotiekio matmenis, slėgio klasę, montavimo būdą ir taikomą prijungimo standartą.
Ne kiekvienas dizainas tinka kiekvienai montavimo krypčiai. Kai kurie modeliai gali veikti horizontaliuose ir vertikaliuose vamzdynuose, o kitiems reikalinga specifinė srauto orientacija arba montavimo padėtis. Prieš pradėdami eksploatuoti, visada patikrinkite vožtuvo srauto rodyklę ir gamintojo montavimo reikalavimus.
Vertikaliuose įrenginiuose skysčio srauto kryptis ir uždarymo elemento svoris arba spyruoklės charakteristikos gali turėti įtakos atidarymo ir uždarymo elgsenai. Į šiuos veiksnius reikia atsižvelgti renkantis vožtuvo konstrukciją.
Triukšmo, vibracijos ir vandens plaktuko mažinimas
Triukšmas arba vibracija gali atsirasti, kai uždarymo elementas pakartotinai atsidaro ir užsidaro esant nestabiliam srautui. Neteisingas dydis, mažas arba svyruojantis srauto greitis, turbulencija, šiukšlės ir netinkamas įrengimas šalia siurblių ar alkūnių gali prisidėti prie tokio elgesio.
Vandens plaktukas yra dar vienas svarbus aspektas sistemose, kuriose skysčio greitis greitai keičiasi. Vožtuvo uždarymo charakteristikos, vamzdyno išdėstymas, siurblio veikimas ir sistemos tūris turėtų būti vertinami kartu, o ne pasirenkant vožtuvą tik pagal vardinį vamzdžio dydį.
Siurblio išleidimo angai ir didelio greičio srauto programoms
Nurodykite siurblio srautą, išleidimo slėgį, vamzdžio dydį, skysčio charakteristikas, montavimo vietą ir visas žinomas vandens plaktuko ar vibracijos problemas. Ši informacija padeda Shangtai įvertinti tinkamą vožtuvo konstrukciją ir uždarymo charakteristikas.
Taikymas pramoninėse vamzdynų sistemose
Šie savaime veikiantys vožtuvai naudojami visur, kur atvirkštinis srautas gali turėti įtakos įrangos veikimui, proceso stabilumui arba dujotiekio veikimui. Tinkama konstrukcija priklauso nuo terpės, srauto sąlygų, slėgio, temperatūros ir įrengimo tvarkos.
Siurblio išleidimo linijos
Montuojamas už siurblių, kad būtų išvengta atvirkštinio srauto, kai siurblys sustoja arba keičiasi sistemos slėgis.
Naftos ir dujų sistemos
Naudojamas pasirinktuose gamybos, perdavimo, procesų ir komunaliniuose vamzdynuose, kur reikalingas vienpusis srauto valdymas.
Vandens valymas
Taikoma vandens tiekimo, valymo, siurbimo ir nuotekų sistemose, siekiant išvengti vamzdynų atbulinio srauto.
Chemijos ir naftos chemijos
Medžiagos ir sandarinimo konfigūracijos gali būti parenkamos pagal cheminę terpę, slėgį, temperatūrą ir korozijos sąlygas.
Energijos gamyba
Naudojamas tinkamose vandens, garų, aušinimo ir pagalbinėse sistemose, kur reikalinga apsauga nuo atvirkštinio srauto.
ŠVOK ir komunalinės paslaugos
Parenkamos tinkamoms šaldomo vandens, šildymo vandens, siurblių ir komunalinių vamzdynų sistemoms pagal eksploatavimo sąlygas.
Gamyba ir patikra
Shangtai valdo gamybą, tikrinimą ir tiekimą pagal nurodytą vožtuvo konfigūraciją ir taikymo reikalavimus. Kokybės kontrolė gali apimti matmenų patikrinimą, medžiagų patikrinimą, slėgio bandymą, sandarinimo efektyvumą, veikimo patikrinimus ir kitas taikomas tikrinimo procedūras.
Shangtai vožtuvai yra sertifikuoti pagal ISO 9001, CE ir EAC. Atrinkti produktai taip pat gali būti gaminami ir išbandomi pagal taikomus tarptautinius standartus, įskaitant API 6D ir API 598, kai to reikalauja projektas.
Projekto dokumentacija:Techniniams projektams pateikdami užklausą nurodykite taikomus projektavimo ir bandymų standartus, slėgio klasę, medžiagų reikalavimus, prijungimo standartą, patikros reikalavimus ir sertifikavimo dokumentus.
Kaip nurodyti tinkamą atbulinį vožtuvą
Vožtuvo pasirinkimas turėtų prasidėti nuo eksploatavimo sąlygų, o ne vien nuo vamzdžio skersmens. Terpė, srautas, slėgis, temperatūra, įrengimo kryptis, leistinas slėgio nuostolis ir reikalinga reakcija į atvirkštinį srautą – visa tai turi įtakos atitinkamai vožtuvo konstrukcijai.
Siurblių ir kompresorių sistemoms pateikite normalų ir didžiausią srautą, darbinį slėgį, vamzdžio dydį, įrangos tipą ir visas žinomas slėgio padidėjimo ar vandens plaktuko sąlygas. Žemo slėgio sistemose krekingo slėgis ir minimalus darbinis srautas yra ypač naudingi pasirinkimo parametrai.
Taip pat galite pateikti vamzdynų brėžinius, vožtuvų grafikus, įrangos duomenų lapus arba esamas vožtuvų specifikacijas. Shangtai gali peržiūrėti turimą informaciją prieš ruošdamas konfigūraciją ir citatą. Dėl kitų pramoninių vožtuvų gaminių apsilankykiteShangtai vožtuvo gaminių asortimentas.
Dažnai užduodami klausimai
Kokie yra įprasti tipai?
DažnasAtbuliniai vožtuvaitipai yra sūpynės, keltuvai, stūmokliai, rutuliniai, dvigubos plokštės ir ašinio srauto konstrukcijos. Kiekviena konstrukcija turi skirtingas srauto, uždarymo, slėgio nuostolių ir montavimo charakteristikas.
Kaip pasirinkti tinkamą tipą?
Pasirinkimas priklauso nuo darbinės terpės, vamzdžio dydžio, slėgio, temperatūros, srauto greičio, montavimo padėties, leistino slėgio nuostolių, įtrūkimo slėgio ir reikalingos uždarymo reakcijos.
Ar šiuos vožtuvus galima montuoti vertikaliai?
Kai kurie dizainai gali būti montuojami vertikaliai, o kiti reikalauja konkrečios orientacijos. Visada vadovaukitės srauto rodykle, montavimo instrukcijomis ir projekto vamzdynų reikalavimais.
Kas yra įtrūkimo slėgis?
Įtrūkimo slėgis yra mažiausias slėgio skirtumas, reikalingas uždarymo elementui atitraukti nuo sėdynės ir pradėti srautą pirmyn. Tai ypač aktualu žemo slėgio ir gravitacijos srauto sistemose.
Kodėl vožtuvas skleidžia triukšmą arba vibruoja?
Galimos priežastys yra netinkamas dydis, nestabilus srautas, mažas srauto greitis, turbulencija, vandens plaktukas, vidinės šiukšlės arba įrengimas per arti siurblių, alkūnių arba kiti srauto sutrikimai.
Kokios galinės jungtys galimos?
Priklausomai nuo vožtuvo konstrukcijos ir vamzdyno reikalavimų, įprastos parinktys apima flanšinius, plokštelinius, kilpinius, sandūrinio suvirinimo, suvirinimo lizdus, srieginius ir kitus projekte nurodytus sujungimus.
Kokia priežiūra reikalinga?
Patikrinimas gali apimti uždarymo elementą, vyrių kaištį, spyruoklę, sėdynės paviršių, tarpiklį ir vidinę švarą. Susidėvėjusius arba pažeistus sandarinimo komponentus reikia pakeisti laikantis eksploatavimo sąlygų ir priežiūros reikalavimų.
Kokios informacijos reikia citatai?
Pateikite vožtuvo dydį, slėgio klasę, jungties tipą, vožtuvo konstrukciją, medžiagą, darbo terpę, temperatūrą, srauto kryptį, srautą, montavimo vietą, kiekį ir visus reikiamus brėžinius ar techninius dokumentus.
Reikia vožtuvo apsaugai nuo atgalinio srauto?
Atsiųskite savo vamzdžio dydį, slėgį, terpę, srautą, montavimo vietą, prijungimo standartą ir išsamią informaciją apie taikymą Shangtai, kad gautumėte techninį patvirtinimą ir pasiūlymą.
- View as

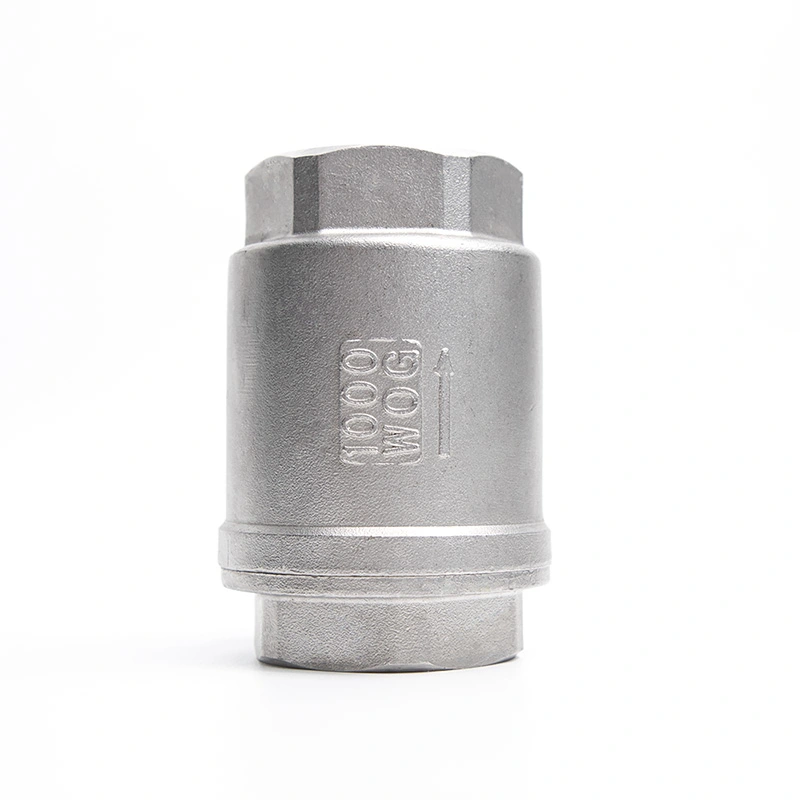

Nerūdijančio plieno spyruoklinis vertikalus atbulinis vožtuvas
Shangtai nerūdijančio plieno spyruoklinis vertikalus atbulinis vožtuvas apsaugo nuo atgalinio srauto, greitai užsidaro spyruokliniu būdu ir sumažina vandens plaktuką. Pagaminta iš aukščiausios kokybės nerūdijančio plieno, užtikrina puikų atsparumą korozijai ir patikimą grįžtamojo srauto valdymą.
Sukamasis atbulinis vožtuvas ANSI 150 klasė
Shangtai Swing Valve ANSI Class 150 naudoja atlenkiamąjį diską, kad valdytų atvirkštinį srautą vamzdynuose. Diskas atsidaro, kai terpė teka į priekį, ir užsidaro, kai srautas keičia kryptį, neleidžiant tekėti atgal į siurblius, kompresorius ir kitą įrangą. Galima naudoti didelio skersmens vamzdynams vandens valymo, naftos chemijos, elektros ir bendrosiose pramonės sistemose, naudojant įvairias medžiagas ir prijungimo galimybes, atsižvelgiant į eksploatavimo sąlygas.
