Globe vožtuvai
Rutulinių vožtuvų, skirtų tiksliam srauto valdymui pramoninėse sistemose, gamintojas
„Shangtai Globe“ vožtuvai yra skirti naudoti, kai pramoninėse vamzdynų sistemose reikalingas kontroliuojamas srauto reguliavimas, droselis ir patikimas uždarymas. Linijinis disko judėjimas prie lizdo leidžia palaipsniui reguliuoti vožtuvo angą, todėl šis vožtuvo tipas tinka sistemoms, kuriose srauto reguliavimas yra svarbesnis nei mažiausio slėgio praradimo palaikymas.
„Shangtai“ tiekia iš anglinio plieno ir nerūdijančio plieno lietų ir kaltinių rutulinių vožtuvų konfigūracijų, skirtų garams, vandeniui, naftai, dujoms, cheminiam apdorojimui, naftos chemijai, energijos gamybai ir bendroms pramonės paslaugoms. Vožtuvo konstrukciją, slėgio įvertinimą, galinę jungtį, apdailą ir veikimo būdą galima pasirinkti pagal terpę ir darbo sąlygas.
Pramoninių vamzdynų gaubtinių vožtuvų tiekimas
„Shangtai“ palaiko standartines ir konkrečiam projektui skirtas rutulinių vožtuvų konfigūracijas pagal vožtuvo dydį, slėgio klasę, temperatūrą, terpę, srauto reikalavimus, jungties tipą, medžiagą ir paleidimą. Atsiųskite savo techninius reikalavimus konfigūracijos patvirtinimui ir pasiūlymui.
Gaublių vožtuvų raštai skirtingiems vamzdynų išdėstymams
Vožtuvo korpuso modelis turi įtakos srauto krypčiai, slėgio nuostoliams, montavimo vietai ir techninės priežiūros prieigai. Shangtai gali pateikti skirtingus rutulinių vožtuvų modelius pagal dujotiekio išdėstymą ir aptarnavimo reikalavimus.
Tiesaus rašto gaublio vožtuvai
Įleidimo ir išleidimo angos yra išdėstytos išilgai pagrindinės korpuso ašies, srautas nukreipiamas per vožtuvą. Tai yra įprasta konfigūracija bendriems pramoniniams vamzdynams.
Kampinio modelio gaubtiniai vožtuvai
Įleidimo ir išleidimo angos yra išdėstytos kampu, todėl vožtuvas gali keisti srauto kryptį, tuo pačiu sumažinant papildomos vamzdžio alkūnės poreikį tinkamose instaliacijose.
Y formos gaubtiniai vožtuvai
Nuožulnus korpuso ir koto išdėstymas suteikia tiesesnį srauto kelią nei įprastinė tiesi konstrukcija, todėl Y formos modeliai tinka pasirinktoms didelio srauto ar reiklioms paslaugoms.
Rašto pasirinkimas:Atitinkamas korpuso modelis turi būti įvertintas kartu su srauto greičiu, leistinu slėgio kritimu, vamzdyno kryptimi, įrengimo erdve, darbo temperatūra ir priežiūros reikalavimais.
Lieto ir kaltinio rutulinio vožtuvo konstrukcija
„Shangtai“ teikia tiek lietų, tiek kaltines konstrukcijas, atitinkančias įvairius pramonės paslaugų reikalavimus. Tinkamas gamybos būdas priklauso nuo vožtuvo dydžio, slėgio klasės, medžiagos, mechaninių reikalavimų ir projekto specifikacijų.
Lieti gaubtiniai vožtuvai
Lietaus konstrukcija tinka įvairių dydžių ir konfigūracijų pramoniniams vožtuvams. Jis gali palaikyti skirtingus korpuso modelius ir technologinių bei komunalinių vamzdynų prijungimo būdus.
Kaltiniai rutuliniai vožtuvai
Kaltoji konstrukcija paprastai laikoma mažesnės kiaurymės, aukštesnio slėgio arba sudėtingų paslaugų srityse, kur svarbios mechaninės kėbulo medžiagos savybės.
Medžiagos parinkimas turėtų būti pagrįstas darbo terpe, temperatūra, slėgiu, korozijos sąlygomis ir taikomais projekto standartais. Anglies plieno ir nerūdijančio plieno konfigūracijas galima pasirinkti įvairioms technologinėms ir komunalinėms paslaugoms.
Medžiagų ir apdailos pasirinkimas
Vožtuvo korpusas yra tik viena medžiagos parinkimo proceso dalis. Sėdynė, diskas, kotas ir kiti sudrėkinti arba slėgio turintys komponentai taip pat turėtų būti vertinami atsižvelgiant į terpę ir darbo aplinką.
Anglies plienas
Naudojamas tinkamam vandens, naftos, dujų, garo ir pramoninių procesų taikymui, kai eksploatavimo sąlygos yra suderinamos su anglinio plieno konstrukcija.
Nerūdijantis plienas
Pasirinkta ten, kur reikalingas didesnis atsparumas korozijai. Tinkama nerūdijančio plieno rūšis turėtų būti nustatyta atsižvelgiant į terpę, temperatūrą ir chemines sąlygas.
Diskų ir sėdynių medžiagos
Apdailos ir sandarinimo medžiagos turi atitikti darbo terpę, temperatūrą, slėgį, erozijos sąlygas ir reikiamą uždarymo efektyvumą.
Pakavimas ir sandarinimas
Parenkant pakuotę ir tarpiklį reikia atsižvelgti į darbinę temperatūrą, slėgį, terpės suderinamumą ir priežiūros reikalavimus.
Srauto reguliavimo ir slėgio kritimo svarstymai
Rutuliniai vožtuvai dažniausiai pasirenkami, kai vamzdynui reikia labiau kontroliuojamo srauto reguliavimo, nei gali užtikrinti paprastas izoliacinis vožtuvas. Disko padėtis gali būti keičiama palaipsniui, norint reguliuoti praėjimo plotą ir paveikti srauto greitį.
Tačiau rutulinio vožtuvo vidinis srauto kelias paprastai sukelia didesnius slėgio nuostolius nei visos angos vožtuvas su tiesiu praėjimu. Dėl šios priežasties vožtuvo pasirinkimas turėtų subalansuoti reikiamą valdymo funkciją su leistinu slėgio kritimu ir sistemos energijos reikalavimais.
Prieš pasirinkdami vožtuvą, apsvarstykite srauto greitį
Srauto valdymo reikmėms nurodykite reikiamą srautą, įleidimo ir išleidimo slėgį, darbinę temperatūrą, terpę ir numatomą slėgio kritimą, kai tik įmanoma. Šie parametrai padeda nustatyti tinkamą vožtuvo dydį ir vidinę konfigūraciją.
Rankinis ir automatinis valdymas
Priklausomai nuo vožtuvo dydžio, veikimo sąlygų ir valdymo reikalavimų, Shangtai rutuliniai vožtuvai gali būti sukonfigūruoti rankiniam arba automatiniam valdymui. Rankinis valdymas tinkamas toms programoms, kur pakanka vietinio reguliavimo, o valdomas konfigūracijas galima integruoti į automatizuotas proceso valdymo sistemas.
Rankinio rato veikimas
Praktiškas sprendimas rankiniu būdu valdomiems vamzdynams, kur vožtuvų reguliavimas ir uždarymas atliekamas lokaliai.
Pavaros veikimas
Pavarų dėžės gali būti naudojamos didesniems vožtuvams arba tais atvejais, kai dėl reikiamos veikimo jėgos tiesioginis rankračio valdymas tampa mažiau praktiškas.
Elektrinis paleidimas
Elektrines pavaras galima integruoti su tinkamomis valdymo sistemomis nuotoliniam valdymui ir automatizuotam procesų valdymui.
Pneumatinis paleidimas
Pneumatinės pavaros gali būti naudojamos ten, kur yra suspausto oro sistemos ir reikalingas greitas arba nuotolinis vožtuvo valdymas.
Dėl automatinio vožtuvo reikalavimų renkantis pavarą reikia atsižvelgti į veikimo sukimo momentą arba trauką, vožtuvo dydį, slėgio skirtumą, valdymo dažnį, galimą galią arba oro tiekimą ir aplinkos sąlygas.
Programos „Steam“, procesų ir paslaugų sistemose
Rutuliniai vožtuvai plačiai naudojami pramoninėse sistemose, kur reikalingas srauto reguliavimas, slėgio valdymas arba patikimas uždarymas. Jų pritaikymas skiriasi priklausomai nuo korpuso medžiagos, slėgio, temperatūros diapazono, apdailos ir jungties konfigūracijos.
Steam sistemos
Naudojamas tinkamoms garo vamzdynų paslaugoms, kai temperatūra, slėgis, sandarinimo medžiagos ir vožtuvo konstrukcija parenkama atsižvelgiant į eksploatavimo sąlygas.
Nafta ir dujos
Taikoma pasirinktose naftos ir dujų procesų bei komunalinėse linijose, kur reikalingas kontroliuojamas srautas ir patikimas uždarymas.
Chemijos ir naftos chemijos
Medžiagos ir apdailos konfigūracijos gali būti parenkamos pagal cheminę terpę, temperatūrą, slėgį ir korozijos charakteristikas.
Energijos gamyba
Naudojamas tinkamose garų, vandens, aušinimo ir pagalbinėse sistemose, kur reikalingas srauto reguliavimas ir izoliavimas.
Vandentiekis ir komunaliniai vamzdynai
Parenkamas pramoniniams vandens, komunaliniams ir technologiniams vamzdynams pagal reikiamą slėgį, temperatūrą, medžiagas ir valdymo funkciją.
Bendrosios pramonės paslaugos
Tinkamos konfigūracijos gali būti nurodytos gamybos įmonėms ir kitoms pramoninėms vamzdynų sistemoms, kurioms reikalingas kontroliuojamas srautas arba uždarymas.
Pabaigos jungtys ir montavimo reikalavimai
„Shangtai“ gali tiekti gaubtinius vožtuvus su skirtingomis galinių jungčių konfigūracijomis, įskaitant flanšinius, sandūrinius, suvirinimo lizdus, srieginius ir kitas projekte nurodytas jungtis. Pasirinkta jungtis turi atitikti dujotiekio standartą, slėgio klasę, matmenis ir montavimo būdą.
Prieš montuodami patikrinkite vožtuvo žymę ir dydį, slėgio įvertinimą, jungties matmenis, srauto kryptį, tarpiklių suderinamumą, varžtų išlygiavimą, vamzdyno švarumą ir laisvą erdvę rankinio rato arba pavaros mechanizmui.
Daugumoje rutulinių vožtuvų korpusų yra srauto krypties žymėjimas. Vožtuvas turi būti sumontuotas pagal pažymėtą kryptį ir taikomus vamzdynų brėžinius arba projekto specifikacijas.
Dėl kitų pramoninių vožtuvų konfigūracijų apsilankykiteShangtai vožtuvo gaminių asortimentasperžiūrėti galimus produktus ir programas.
Gamyba, bandymai ir kokybės kontrolė
Shangtai valdo gamybą ir tikrinimą pagal nurodytą vožtuvo konfigūraciją ir projekto reikalavimus. Kokybės kontrolė gali apimti matmenų patikrinimą, medžiagų reikalavimus, slėgio bandymą, sandarinimo efektyvumą, veikimo funkciją ir kitus taikomus tikrinimo elementus.
Shangtai vožtuvai yra sertifikuoti pagal ISO 9001, CE ir EAC. Atrinkti produktai taip pat gali būti gaminami ir išbandomi pagal taikomus tarptautinius standartus, įskaitant API 6D ir API 598, kai to reikalauja projektas.
Projekto dokumentacija:Jei reikia, pateikdami užklausą nurodykite taikomus standartus, tikrinimo reikalavimus, sertifikavimo dokumentus, brėžinius, medžiagų reikalavimus ir bandymo procedūras.
Kaip nurodyti gaubtinį vožtuvą
Norėdami tiksliai pasirinkti vožtuvą, pateikite kuo daugiau veikimo informacijos. Pagrindinės specifikacijos paprastai apima vardinį dydį, slėgio klasę, darbinę terpę, darbinę temperatūrą, reikiamą srautą, leistiną slėgio kritimą, galinę jungtį, korpuso medžiagą, apdailos reikalavimus ir veikimo būdą.
Proceso atveju papildoma informacija, pvz., slėgis prieš ir pasroviui, normalus ir didžiausias srautas, skysčio tankis arba klampumas, uždarymo reikalavimai ir valdymo sąlygos, gali padėti nustatyti tinkamą vožtuvo konfigūraciją.
Dažnai užduodami klausimai
Kokių tipų rutulinių vožtuvų modeliai galimi?
DažnasGlobe vožtuvaimodeliai apima tiesų raštą, kampinį raštą ir Y raštą. Pasirinkimas priklauso nuo dujotiekio išdėstymo, slėgio kritimo, srauto reikalavimų, įrengimo vietos ir priežiūros sąlygų.
Kaip pasirinkti tinkamą vožtuvą?
Atsižvelkite į vožtuvo dydį, slėgio klasę, darbinę temperatūrą, terpę, srautą, leistiną slėgio kritimą, galinę jungtį, apdailos reikalavimus ir veikimo būdą. Proceso programoms taip pat gali prireikti prieš srovę ir pasroviui skirtos slėgio informacijos.
Kokios galinės jungtys galimos?
Priklausomai nuo vožtuvo konstrukcijos ir taikymo reikalavimų, galimos konfigūracijos gali būti flanšinės, sandūrinės, suvirintos, srieginės ir kitos projekte nurodytos jungtys.
Ar montuojant svarbi srauto kryptis?
Taip. Daugumos modelių korpuse yra srauto krypties žymėjimas. Montavimas turi būti atliekamas pagal pažymėtą kryptį ir taikomus vamzdynų brėžinius bei projekto reikalavimus.
Ar gaminiuose gali būti įrengtos pavaros?
Taip. Priklausomai nuo taikymo, gaminiai gali būti sukonfigūruoti su rankiniais ratais, pavarų dėžėmis, elektrinėmis pavaromis, pneumatinėmis pavaromis ar kitais tinkamais automatikos komponentais.
Ką reikia patikrinti prieš montuojant?
Prieš montuodami patikrinkite vožtuvo dydį, slėgio vertę, jungties standartą, srauto kryptį, tarpiklių suderinamumą, vamzdyno švarumą, varžtų išlygiavimą ir laisvą darbo erdvę.
Kokios priežiūros paprastai reikia?
Rekomenduojama reguliariai tikrinti sandariklį, kotą, gaubto jungtį, sandarinimo paviršius ir veikimo mechanizmą. Techninės priežiūros intervalai turi būti nustatomi atsižvelgiant į eksploatavimo sąlygas, veikimo dažnumą ir gamintojo instrukcijas.
Kokios informacijos reikia citatai?
Pateikite vožtuvo dydį, slėgio klasę, jungties tipą, korpuso ir apdailos reikalavimus, darbo terpę, temperatūrą, srautą, veikimo tipą, kiekį, taikomus standartus ir visus reikiamus brėžinius ar techninius dokumentus.
Reikia gaubtinio vožtuvo jūsų vamzdynų sistemai?
Atsiųskite savo vožtuvo dydį, slėgį, terpę, temperatūrą, srauto reikalavimus, prijungimo standartą ir veikimo metodą Shangtai, kad gautumėte techninį patvirtinimą ir pasiūlymą.
- View as

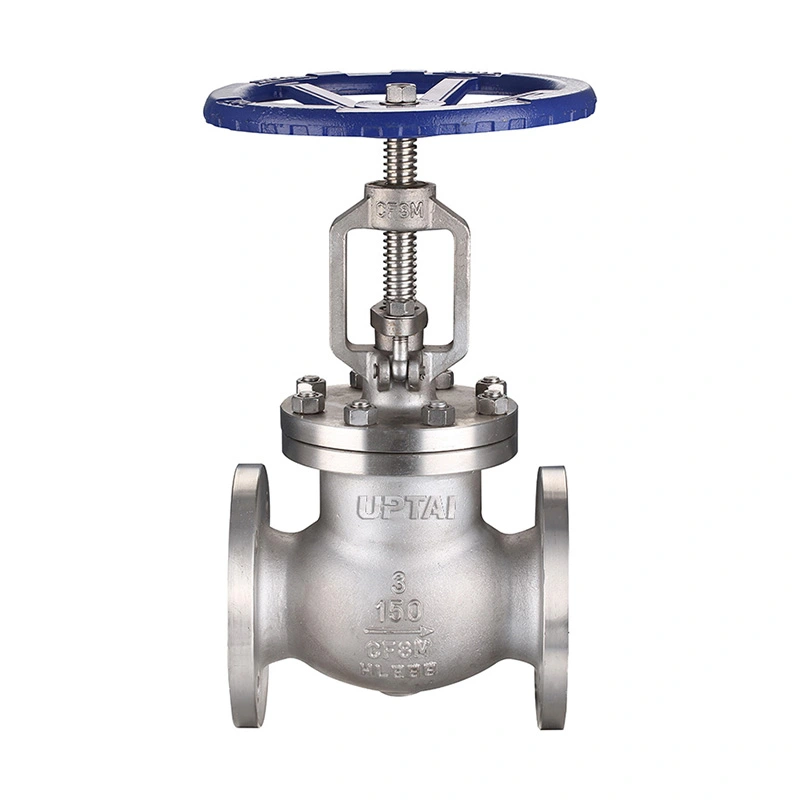

ANSI standartinis flanšinis gaubtinis vožtuvas
Shangtai ANSI standartiniai flanšiniai rutuliniai vožtuvai užtikrina tikslų srauto reguliavimą ir patikimą sandarų pramoninių vamzdynų uždarymą. Pagaminti griežtai laikantis ANSI B16.34 specifikacijų, jie pasižymi tvirta struktūra ir stabiliu sandarinimo našumu. As a direct factory with rigorous quality control and export-grade packaging, we supply durable globe valves for petrochemical, power and water treatment applications.

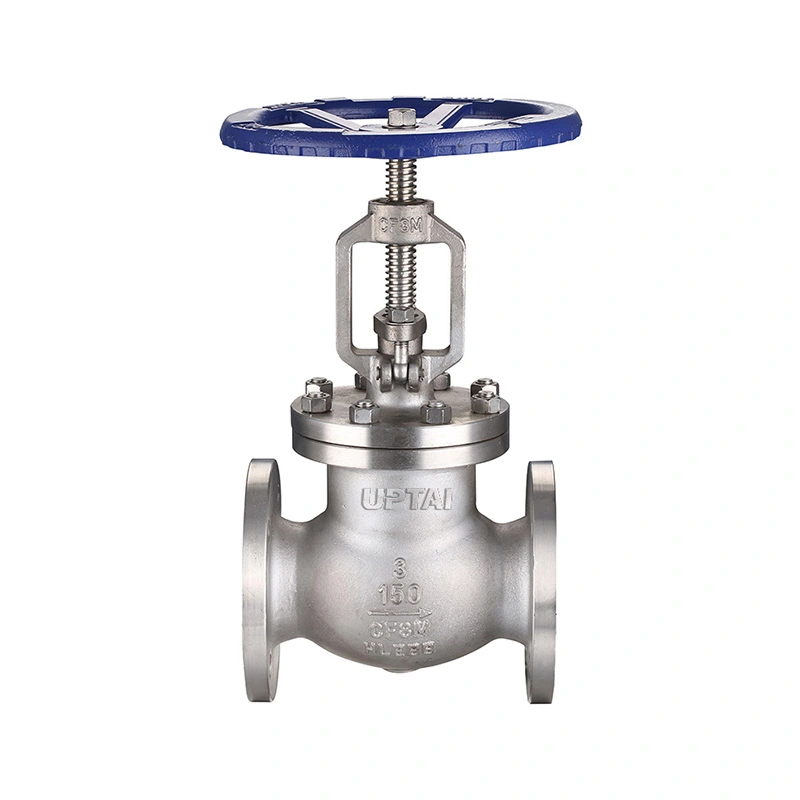

150 klasės kaltinis nerūdijančio plieno flanšinis gaubtinis vožtuvas
Shangtai 150 klasės kaltinis nerūdijančio plieno flanšinis rutulinis vožtuvas užtikrina puikų srauto valdymą ir atsparumą korozijai. Dėl tvirtos kaltinės konstrukcijos ir lengvo montavimo su flanšais jis užtikrina patikimą svarbių vamzdynų sistemų sandarinimą.
800LB ASTM A105N kaltinis anglies plieno gaubtinis vožtuvas
UPTAI 800LB ASTM A105N kaltinis anglies plieno gaubtinis vožtuvas pasižymi išskirtiniu stiprumu aukšto slėgio droseliui. Normalizuotas dėl išskirtinio tvirtumo, užtikrina patikimą srauto reguliavimą ir sandarų uždarymą reikalaujančiose pramoninių vamzdynų sistemose.
„Shangtai Valve“ yra profesionalus Globe vožtuvai gamintojas ir tiekėjas Kinijoje. Sveiki atvykę į čia importuoti kokybiškus produktus iš mūsų gamyklos.
