Profesionalus Y koštuvų, skirtų patvarioms pramoninėms filtravimo sistemoms, gamintojas

Šantajus Y sieteliaiyra skirti pašalinti kietąsias daleles ir šiukšles iš dujotiekio terpės, kol jos pasiekia siurblius, valdymo vožtuvus, skaitiklius, šilumokaičius ir kitą tolesnę įrangą. Y formos korpusas užtikrina kompaktišką filtravimo išdėstymą su nuimamu ekranu, todėl šie filtrai tinka vamzdynų sistemoms, kur reikalinga įrangos apsauga ir patogi ekrano priežiūra.

Y tipo koštuvai gali būti naudojami su vandeniu, alyva, dujomis, garais ir kitomis suderinamomis pramoninėmis terpėmis, atsižvelgiant į pasirinktą korpusą, ekraną ir sandarinimo medžiagas. Galimos konfigūracijos gali būti nurodytos pagal dujotiekio dydį, slėgį, srauto kryptį, filtravimo reikalavimus, prijungimo standartą ir montavimo sąlygas.

Pramoninių vamzdynų apsauga
„Shangtai“ tiekia Y tipo vamzdynų filtrus įrangos apsaugai ir kietųjų dalelių filtravimui. Pateikite savo dujotiekio dydį, terpę, slėgį, temperatūrą, jungties tipą ir reikalingą filtravimo lygį, kad galėtumėte konfigūruoti ir teikti pasiūlymus.

Kaip Y filtras apsaugo pasroviui skirtą įrangą

Koštuvo tinklelis sulaiko kietąsias daleles, nešamas dujotiekio terpės, leisdamas skysčiui toliau tekėti per pagrindinį srauto kanalą. Tai padeda sumažinti nuolaužų patekimo į jautrius pasroviui komponentus riziką ir gali palaikyti stabilesnį siurblių, valdymo vožtuvų, skaitiklių, šilumokaičių ir panašios įrangos veikimą.

Skirtingai nuo filtrų, skirtų smulkiam ar specializuotam atskyrimui, vamzdyno filtras paprastai naudojamas mechaniniam didesnių kietųjų dalelių ir įrengimo šiukšlių pašalinimui. The appropriate screen opening should be selected according to the required level of protection and the allowable pressure drop of the system.

Y tipo korpuso ir nuimamo ekrano dizainas

Būdingame Y formos korpuse yra filtravimo ekranas, nukreiptas į pagrindinį srauto kelią. Ši konfigūracija užtikrina kompaktišką daugelio pramoninių vamzdynų sistemų išdėstymą, tuo pačiu leidžiant nuimti ekraną apžiūrai ir valymui.

Priklausomai nuo konstrukcijos, taip pat gali būti įrengta nutekėjimo arba prapūtimo jungtis, padedanti pašalinti susikaupusias šiukšles visiškai neišardžius dujotiekio. Tikroji konfigūracija turi būti patvirtinta pagal vožtuvo arba filtro modelį, montavimo tvarką ir projekto reikalavimus.

Ekrano valymas yra koštuvo priežiūros dalis
Kai ant ekrano kaupiasi šiukšlės, srauto pasipriešinimas gali padidėti. Reguliarus patikrinimas ir valymas padeda išlaikyti reikiamą srauto našumą ir išlaikyti slėgio nuostolius sistemoje priimtinose ribose.

Ekrano tinklelio ir perforacijos pasirinkimas

Ekrano anga yra vienas svarbiausių parametrų renkantis Y tipo koštuvą. Mažesnė anga gali užtikrinti smulkesnių dalelių sulaikymą, tačiau ji taip pat gali padidinti slėgio kritimą ir reikalauti dažniau valyti, kai dujotiekyje yra daug šiukšlių.

Renkantis reikia atsižvelgti į dalelių dydį, kurią reikia pašalinti, vidutinį klampumą, srautą, leistiną slėgio nuostolį ir paskesnės įrangos jautrumą. Shangtai gali peržiūrėti šiuos parametrus, kai patvirtina atitinkamą ekrano konfigūraciją.

Atrankos faktorius	Kodėl tai svarbu
Dalelių dydis	Nustato reikiamą ekrano angą šiukšlėms pašalinti
Srauto greitis	Įtakoja srauto greitį ir slėgio praradimą per ekraną
Vidutinis klampumas	Įtakoja srauto pasipriešinimą ir filtravimo efektyvumą
Pasroviui skirta įranga	Nustato reikiamą apsaugos nuo dalelių lygį
Valymo dažnumas	Padeda nustatyti, ar tinkamas valymas rankiniu būdu, ar nutekėjimo/išpūtimo sistema

Slėgio kritimas ir srauto talpa

Bet koks filtras praranda slėgį, nes terpė praeina per ekraną. Slėgio kritimas gali padidėti, nes dalelės kaupiasi ant filtravimo elemento. Dėl šios priežasties renkantis Y sietą reikėtų atsižvelgti į reikiamą srautą, vamzdžio dydį, ekrano plotą, ekrano angą ir leistiną slėgio skirtumą.

Reguliarus valymas yra svarbus, kai dujotiekyje yra daug šiukšlių. Slėgio matuokliai arba diferencinio slėgio indikatoriai gali būti naudojami tinkamose sistemose, padedančios nustatyti, kada reikia patikrinti arba išvalyti ekraną.

Montavimo kryptis ir srauto kryptis

Tinkamas montavimas yra svarbus efektyviam dalelių surinkimui ir patogiai priežiūrai. Srauto rodyklė ant filtro korpuso turi atitikti tikrąją dujotiekio srauto kryptį. Ekrano kamera taip pat turėtų būti išdėstyta pagal konkretų modelį ir terpę, kad surinktos šiukšlės galėtų likti nurodytoje kameroje.

Daugelį Y tipo konstrukcijų galima montuoti horizontaliuose vamzdynuose, o kai kurios konfigūracijos gali būti naudojamos ir vertikaliuose vamzdynuose, kai tinkama srauto kryptis ir ekrano orientacija. Prieš montuodami koštuvą į sistemą, reikia patvirtinti montavimo reikalavimus.

Garo ar kitų specialių paslaugų atveju gali reikėti papildomai atsižvelgti į įrengimo kryptį, kad būtų galima valdyti kondensatą, drenažą ir prieigą prie priežiūros. Visada laikykitės taikomų gaminio dokumentų ir projekto vamzdynų reikalavimų.

Korpuso ir ekrano medžiagos

Medžiaga turėtų būti parinkta atsižvelgiant į dujotiekio terpę, slėgį, temperatūrą ir korozijos sąlygas. Įprastos korpuso medžiagos yra anglinis plienas, nerūdijantis plienas, ketus, kaliojo ketaus ir legiruotasis plienas. Atsižvelgiant į eksploatavimo aplinką, ekranui gali būti parenkamas nerūdijantis plienas ir kitos korozijai atsparios medžiagos.

Jei naudojate ėsdinančią arba aukštesnę temperatūrą, reikia patikrinti korpuso ir vidinio ekrano medžiagų suderinamumą. Sandarinimo medžiagos taip pat turėtų būti parenkamos pagal darbo temperatūrą ir terpę.

Pramoninių vamzdynų galinės jungtys

Šantajus Y tipo koštuvai gali būti sukonfigūruoti su skirtingomis galų prijungimo galimybėmis pagal dujotiekio konstrukciją ir taikomus standartus. Įprastos konfigūracijos apima flanšinius, srieginius, sandūrinio suvirinimo ir kištukinio suvirinimo jungtis.

Renkantis jungtį, atsižvelkite į dujotiekio standartą, vardinį dydį, slėgio rodiklį, montavimo būdą, laisvą erdvę ir priežiūros reikalavimus. Koštuvo jungties suderinimas su esama vamzdynų sistema padeda supaprastinti montavimą ir būsimą pakeitimą.

Produkto programos

Y sietai dažniausiai įrengiami priešais įrangą, kuri gali būti paveikta kietųjų dalelių arba įrengimo šiukšlių. Įprastos programos apima:

Naftos ir dujotiekių sistemos
Naftos chemijos ir cheminis perdirbimas
Vandens valymo ir vandens tiekimo sistemos
Elektros gamybos ir komunaliniai vamzdynai
ŠVOK ir šalto vandens sistemos
Jūrų ir laivų vamzdynai
Pramoninių procesų vamzdynai
Siurblio ir valdymo vožtuvo apsauga
Šilumokaičio ir skaitiklio apsauga

Tinkama filtro konfigūracija priklauso nuo terpės, veikimo sąlygų, filtravimo reikalavimų ir taikomo vamzdyno standarto. Specialiems skysčiams ar rimtam aptarnavimui prieš pasirenkant reikia peržiūrėti techninius parametrus.

Gamyba, tikrinimas ir kokybės kontrolė

Šantajus kontroliuoja pagrindinius gamybos ir tikrinimo reikalavimus pagal taikomą produkto specifikaciją. Gamybos ir kokybės tikrinimo metu galima peržiūrėti medžiagų pasirinkimą, korpuso matmenis, ekrano konfigūraciją, jungčių matmenis, sandarinimo komponentus ir su slėgiu susijusius reikalavimus.

„Shangtai“ veikia pagal ISO 9001 kokybės valdymo sistemą ir teikia gaminiams taikomą CE ir EAC sertifikavimo palaikymą. Jei to reikalauja projektas, atitinkami standartai ir tikrinimo reikalavimai, pvz., API 6D ir API 598, gali būti peržiūrėti pagal konkretaus gaminio ir užsakymo dokumentus.

Projekto dokumentacija ir patikrinimas
Pramoniniams projektams Shangtai gali peržiūrėti reikalingas medžiagų specifikacijas, slėgio rodiklius, prijungimo standartus, tikrinimo reikalavimus, brėžinius ir taikomus dokumentus prieš gaminant ir išsiunčiant.

Kaip pasirinkti tinkamą Y tipo koštuvą

Prieš prašydami citatos, paruoškite šią informaciją:

Nominalus vamzdžio arba sietelio dydis
Slėgio įvertinimas
Darbo terpė
Darbinė temperatūra
Reikalingas ekrano tinklelio arba perforacijos dydis
Korpuso ir ekrano medžiaga
Pabaigos ryšio tipas
Dujotiekio įrengimo orientacija
Reikalingas srautas
Kiekis ir projekto reikalavimai
Brėžiniai, specifikacijos arba techniniai dokumentai, jei yra

Jei filtras skirtas apsaugoti konkretų siurblį, valdymo vožtuvą, skaitiklį ar šilumokaitį, informacijos apie įrangą ir reikiamo filtravimo lygio pateikimas gali padėti nustatyti tinkamą konfigūraciją.

Dažnai užduodami klausimai

Kokie yra įprasti vamzdynų filtrų tipai?

Įprastos konstrukcijos apima Y tipo, krepšio, T tipo, dvipusius ir laikinus kūginius koštuvus. Y tipo konfigūracija dažnai svarstoma, kai reikalingas kompaktiškas įtaisytas išdėstymas ir nuimamas ekranas. Galutinis pasirinkimas priklauso nuo dujotiekio išdėstymo, srauto pajėgumo, prieigos prie priežiūros ir filtravimo reikalavimų.

Kaip pasirinkti tinkamą ekrano tinklelį arba perforacijos dydį?

Pasirinkimas priklauso nuo dalelių dydžio, kurį reikia pašalinti, vidutinio klampumo, srauto greičio, leistino slėgio kritimo ir paskesnės įrangos jautrumo. Smulkesnis ekranas ne visada yra tinkamas pasirinkimas, nes jis gali padidinti slėgio praradimą ir valymo dažnumą.

Ar Y tipo koštuvą galima montuoti vertikaliai?

Kai kurios konfigūracijos gali būti sumontuotos vertikaliuose vamzdynuose, kai tinkama srauto kryptis ir ekrano orientacija. Montuojant reikia vadovautis srauto rodykle, gaminio instrukcijomis ir konkrečios terpės bei vamzdynų išdėstymo reikalavimais.

Kaip dažnai reikia valyti koštuvo ekraną?

Valymo dažnumas priklauso nuo dujotiekyje esančių šiukšlių kiekio ir tipo. Slėgio matuoklis arba diferencinio slėgio indikatorius gali padėti nustatyti didėjantį pasipriešinimą ir nustatyti, kada reikia patikrinti arba išvalyti ekraną.

Ar Y sietai sumažins slėgį vamzdyne?

Taip. Bet koks filtras sukuria tam tikrą slėgio kritimą, kai terpė praeina per ekraną. Tinkamas dydis, tinkamas ekrano parinkimas, tinkamas srauto plotas ir reguliarus valymas gali padėti išlaikyti slėgio nuostolius sistemoje priimtinose ribose.

Kokios medžiagos yra prieinamos?

Įprastos korpuso medžiagos yra anglinis plienas, nerūdijantis plienas, ketus, kaliojo ketaus ir legiruotasis plienas. Ekrano medžiagos dažnai yra nerūdijantis plienas arba kiti korozijai atsparūs lydiniai. Tinkama medžiaga priklauso nuo terpės, slėgio, temperatūros ir korozijos sąlygų.

Kokias galines jungtis galima tiekti?

Common options include flanged, threaded, butt-weld, and socket-weld connections. The required connection should match the pipeline standard, nominal size, pressure rating, and installation requirements.

Kokios informacijos reikia citatai?

Nurodykite dydį, slėgio įvertinimą, filtro tipą, korpuso medžiagą, tinklelio tinklelį arba perforacijos dydį, darbo terpę, temperatūrą, jungties tipą, montavimo vietą, srautą ir kiekį. Brėžiniai arba projekto specifikacijos taip pat naudingi, kai reikia konfigūracijos ar tikrinimo.

Reikia Y tipo sietelio jūsų vamzdynui?
Atsiųskite savo vamzdžio dydį, terpę, slėgį, temperatūrą, jungties tipą, filtravimo reikalavimą ir kiekį Shangtai, kad gautumėte techninį patvirtinimą ir pasiūlymą.

Siųsti užklausąarbaSusisiekite su „Shangtai Valve“.už pagalbą renkantis Y tipo koštuvą, technines specifikacijas, projekto reikalavimus ir pasiūlymą.

View as

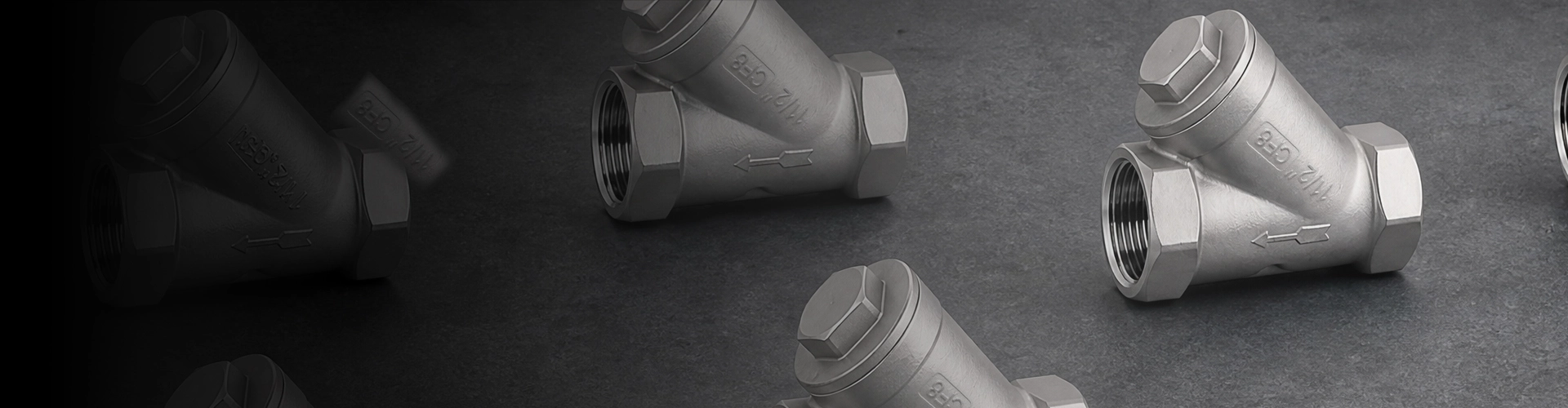

Nerūdijančio plieno Y formos sietelis

Shangtai nerūdijančio plieno Y formos sieteliai efektyviai pašalina kietas priemaišas iš vamzdynų, kad apsaugotų siurblius, vožtuvus ir prietaisus. Dėl kompaktiškos konstrukcijos, didelio filtravimo ploto ir mažo slėgio kritimo jie tinka vandens, naftos ir dujų sistemoms. Kaip tiesioginė gamykla, turinti griežtą kokybės kontrolę ir eksporto pakuotę, tiekiame patvarius pramoninio filtravimo sprendimus.

Peržiūrėti daugiau >> Siųsti užklausą >>
