Kai svarbu švara, atsparumas korozijai, kompaktiška automatika ir patikimas išjungimas,Šantajussuteikia1vnt elektropoliruotas nerūdijančio plieno tiesioginio montavimo rutulinis vožtuvaskaip praktiškas sprendimas reiklioms skysčių valdymo sistemoms. Dėl elektropoliruoto nerūdijančio plieno paviršiaus, tiesioginio pavaros tvirtinimo konstrukcijos ir tiksliai apdirbtų komponentų jis tinkamas farmacijos, maisto perdirbimo, vandens valymo, chemijos ir automatizuotoms pramonės reikmėms.

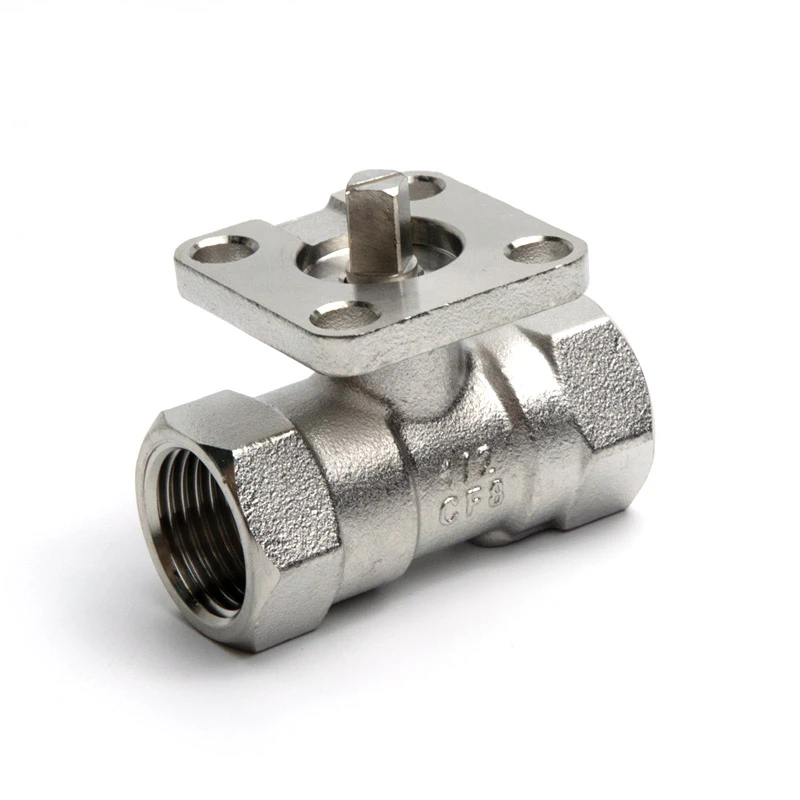

1PC elektropoliruotas nerūdijančio plieno tiesioginio montavimo rutulinis vožtuvas sujungia vientisą konstrukciją su elektropoliruotu paviršiumi ir integruota tiesioginio montavimo platforma. Elektropoliravimas sukuria lygesnį ir vienodesnį nerūdijančio plieno paviršių, padeda sumažinti likučių kaupimąsi ir supaprastina valymą. Tiesiogiai montuojama konstrukcija leidžia montuoti suderinamas pneumatines arba elektrines pavaras be papildomų tvirtinimo kronšteinų, taip sukuriant kompaktiškesnį automatikos sprendimą. Su 304 ir 316 nerūdijančio plieno parinktimis, NPT arba BSP srieginėmis jungtimis, 1/4"–2" dydžio diapazonu ir slėgio galia iki 285 PSI, šio tipo rutuliniai vožtuvai gali atitikti įvairius pramoninių skysčių valdymo reikalavimus.
Turinys
Kodėl verta rinktis elektropoliruotą nerūdijančio plieno rutulinį vožtuvą?
Kaip tiesioginio tvirtinimo dizainas pagerina automatizavimą?
Kas daro vientisą konstrukciją praktiška?
Kur galima naudoti šį rutulinį vožtuvą?
Pagrindinės specifikacijos trumpai
Kaip pirkėjai turėtų pasirinkti tinkamą vožtuvą?
Pagrindiniai privalumai pramoniniams pirkėjams
Montavimo ir priežiūros svarstymai
Kodėl verta apsvarstyti Shangtai savo vožtuvo projektą?
Kodėl verta rinktis elektropoliruotą nerūdijančio plieno rutulinį vožtuvą?
Paviršiaus būklė yra svarbi, kai vožtuvas veikia sistemose, kuriose svarbu švara, atsparumas korozijai ir priežiūros efektyvumas. Elektropoliravimas pašalina mikroskopinius nelygumus nuo nerūdijančio plieno paviršiaus ir sukuria lygesnę apdailą. Tai gali padėti sumažinti sritis, kuriose gali kauptis teršalai arba proceso likučiai.
Tais atvejais, kai reikia dažnai valyti arba griežtai laikytis higienos reikalavimų, lygus vožtuvo paviršius gali supaprastinti priežiūrą. Nerūdijantis plienas taip pat pasižymi tvirtu mechaninio patvarumo ir atsparumo korozijai deriniu, todėl tinka įvairioms pramonės aplinkoms.
Šantajus vožtuvą galima įsigyti su 304 nerūdijančio plieno kaip standartine medžiaga, o 316 nerūdijančio plieno konfigūracijų galima pasirinkti, kai projekto sąlygos reikalauja papildomo atsparumo korozijai. Produkto puslapyje nurodytas ASTM A351 CF8 (304) korpusui, su nerūdijančiu plienu, naudojamu pagrindinėms sudrėkintoms sudedamosioms dalims ir sandarinimo komponentams PTFE pagrindu.
- Lygesnis elektropoliruotas nerūdijančio plieno paviršius
- Pagerintas atsparumas korozijai ir paviršiaus taršai
- Lengvesnis valymas ir priežiūra
- Tinka švarai jautrioms skysčių sistemoms
- Galimos įvairios nerūdijančio plieno medžiagų konfigūracijos
Kaip tiesioginio tvirtinimo dizainas pagerina automatizavimą?
Pramoniniam vožtuvų automatizavimui dažnai reikalingas patikimas vožtuvo ir pavaros sujungimas. Tradiciniams įrengimams gali prireikti atskirų laikiklių arba tvirtinimo įrangos, todėl padidėja komponentų skaičius ir bendras įrengimo plotas.
Tiesiogiai montuojamas rutulinis vožtuvas į vožtuvo konstrukciją integruoja pavaros tvirtinimo platformą. Todėl suderinamos pneumatinės arba elektrinės pavaros gali būti montuojamos tiesiogiai, o tai padeda supaprastinti mechaninį išdėstymą. Tai ypač naudinga įrangos gamintojams ir sistemų integratoriams, projektuojantiems kompaktiškus automatinius skysčių valdymo mazgus.
Tiesiogiai tvirtinama konstrukcija gali suteikti keletą praktinių privalumų:
- Compact installation:Nereikia atskiro tvirtinimo kronšteino suderinamose konfigūracijose.
- Mažiau komponentų:Paprastesnis ryšys gali sumažinti papildomos įrangos kiekį.
- Automatikos paruošimas:Palaiko integraciją su pneumatiniu arba elektriniu valdymu.
- Lankstus veikimas:Taip pat galima apsvarstyti pailgintas rankenas, tinkamas naudoti rankiniu būdu.
- Lengvesnis sistemos integravimas:Standartizuota montavimo koncepcija naudinga OEM įrangai ir automatizuotoms procesų sistemoms.
Kas daro vientisą konstrukciją praktiška?
Vientisas rutulinio vožtuvo korpusas yra nesudėtinga konstrukcija tais atvejais, kai pirmenybė teikiama kompaktiškam ir tvirtam vožtuvo išdėstymui. Vožtuvas naudoja rutulinį valdymo mechanizmą skysčio srautui valdyti, o lizdas ir sandarinimo komponentai atlieka reikiamą uždarymo funkciją.
Taip pat svarbus tikslus apdirbimas. Tikslūs korpuso, rutulio, koto ir sandarinimo komponentų matmenys padeda užtikrinti sklandų veikimą ir patikimą sandarinimą. Shangtai nurodo tiksliai apdirbtus komponentus ir medžiagų patikrinimą kaip savo gamybos metodo dalį.
Vožtuvas taip pat turi apsaugos nuo išsipūtimo kotą ir fiksavimo įtaisą. Šios savybės gali būti naudingos pramoniniuose įrenginiuose, kur svarbūs dalykai yra kontroliuojamas veikimas ir mechaninis saugumas.
Kur galima naudoti šį rutulinį vožtuvą?
Dėl elektropoliruoto nerūdijančio plieno, kompaktiškos konstrukcijos ir tiesioginio pavaros tvirtinimo derinio šis vožtuvas yra tinkamas naudoti, kai reikalinga tiek skysčio izoliacija, tiek automatizavimas.
Įprastos taikymo sritys apima:
- Farmacinė įranga:Naudinga ten, kur svarbūs lygūs paviršiai ir valomi srauto valdymo komponentai.
- Maisto perdirbimas:Tinka skysčių sistemoms, kurioms reikalingi korozijai atsparūs nerūdijančio plieno komponentai.
- Vandens valymas:Tinka automatizuotiems izoliavimo ir srauto valdymo taškams.
- Cheminis apdorojimas:Nerūdijančio plieno konstrukcija gali užtikrinti ilgaamžiškumą pasirinktose proceso aplinkose.
- Pramoninė automatika:Tiesioginis pavaros montavimas palaiko automatinį atidarymą ir uždarymą.
- OEM įranga:Kompaktiška vožtuvo konfigūracija gali supaprastinti integravimą į supakuotą įrangą.
Tinkamumas naudoti visada turi būti vertinamas pagal faktinį skysčio, slėgio, temperatūros, cheminio suderinamumo, prijungimo standarto ir pavaros reikalavimus.
Pagrindinės specifikacijos trumpai
Šios specifikacijos yra praktinė nuoroda inžinieriams, platintojams, OĮG pirkėjams ir sistemų integratoriams, vertinantiems šį vožtuvą.
| Parametras | Specifikacija |
|---|---|
| Vožtuvo tipas | 1vnt elektropoliruotas nerūdijančio plieno tiesioginio montavimo rutulinis vožtuvas |
| Nominalus dydis | 1/4" iki 2" |
| Slėgio klasė | CL150 |
| Maksimalus slėgis | 285 PSI |
| Siūlų standartai | NPT / BSP |
| Dizaino ir gamybos standartas | ASME B16.34 |
| Testavimo standartas | API 598 |
| Korpuso Medžiaga | ASTM A351 CF8 (304) |
| Kamuolio ir koto medžiaga | ASTM A182 F304 |
| Sėdynės medžiaga | RPTFE (PTFE + 15% užpildas) |
| Temperatūros diapazonas | -25°C iki 150°C |
| Prievado tipas | Sumažintas uostas |
Atlikdami techninį pasirinkimą, pirkėjai prieš pateikdami užsakymą turėtų patikrinti naujausius matmenų brėžinius, slėgio ir temperatūros rodiklius, medžiagų konfigūraciją ir prijungimo reikalavimus.
Kaip pirkėjai turėtų pasirinkti tinkamą vožtuvą?
Nerūdijančio plieno rutulinio vožtuvo pasirinkimas turėtų apimti ne tik vardinio vamzdžio dydžio atitikimą. Inžinieriai turėtų atsižvelgti į visą darbo aplinką, kad išvengtų suderinamumo ar veikimo problemų.
1. Patvirtinkite ryšio standartą
Vožtuvas palaiko NPT ir BSP sriegines konfigūracijas. Pasirinktas sriegio standartas turi atitikti prijungtą vamzdyną arba jungiamųjų detalių sistemą, kad būtų išvengta montavimo problemų.
2. Patikrinkite slėgį ir temperatūrą
Nurodytas maksimalus slėgis yra 285 PSI, o nurodytas temperatūros diapazonas yra nuo -25°C iki 150°C. Faktinės naudojimo sąlygos turi neviršyti taikomos slėgio ir temperatūros normos.
3. Įvertinkite medžiagų suderinamumą
304 ir 316 nerūdijantis plienas pasižymi skirtingu atsparumo korozijai lygiu. Renkantis medžiagą reikia atsižvelgti į proceso skystį, koncentraciją, temperatūrą ir valymo chemines medžiagas.
4. Nustatykite veikimo metodą
Jei naudojate automatizuotą įrangą, patvirtinkite, ar pirmenybė teikiama pneumatinei ar elektrinei pavarai. Tiesioginio montavimo konstrukcija gali padėti sumažinti montavimo sudėtingumą, kai pavara suderinama su vožtuvo tvirtinimo įtaisu.
5. Apsvarstykite srauto reikalavimus
Šiame modelyje naudojama sumažinto prievado konfigūracija. Pirkėjai turėtų atsižvelgti į reikiamą srautą ir slėgio kritimą, o ne rinktis vožtuvą tik pagal vamzdžio dydį. Išvardytos Kv vertės gali būti naudingas srauto vertinimo atskaitos taškas.
Pagrindiniai privalumai pramoniniams pirkėjams
Pirkėjams, lyginantiems nerūdijančio plieno rutulinius vožtuvus, šios konfigūracijos vertė atsiranda dėl paviršiaus apdorojimo, konstrukcijos, automatizavimo suderinamumo ir gamybos lankstumo.
| Funkcija | Praktinė nauda |
|---|---|
| Elektropoliruota apdaila | Lygesnis paviršius ir lengvesnis valymas |
| Nerūdijančio plieno konstrukcija | Atsparumas korozijai ir mechaninis patvarumas |
| Tiesioginio montavimo platforma | Supaprastina pavaros integravimą |
| Vientisas korpusas | Kompaktiška ir paprasta vožtuvo konstrukcija |
| 304 / 316 Parinktys | Leidžia pasirinkti medžiagas įvairioms aplinkoms |
| NPT / BSP siūlai | Palaiko skirtingus vamzdynų sujungimo reikalavimus |
| OEM pritaikymas | Palaiko pritaikytas specifikacijas ir masinius reikalavimus |
Montavimo ir priežiūros svarstymai
Net ir kokybiškam vožtuvui reikalinga tinkama montavimo ir eksploatavimo praktika. Prieš montuodami patikrinkite, ar sriegiai, sandarinimo paviršiai, vožtuvo korpusas ir vamzdynas nėra užteršti arba nepažeisti. Dujotiekis turi būti tinkamai išlygintas, kad būtų išvengta nereikalingo mechaninio vožtuvo įtempimo.
Pradėdami eksploatuoti, patikrinkite, ar vožtuvas sklandžiai atsidaro ir užsidaro, o pavara, jei sumontuota, veikia reikiamo sukimo momento diapazone. Slėgio bandymai turėtų būti atliekami laikantis taikomų projekto procedūrų ir saugos reikalavimų.
Norėdami atlikti ilgalaikę priežiūrą, techninės priežiūros komandos turėtų periodiškai tikrinti:
- Išorinis nuotėkis aplink sriegines jungtis ir sandariklius
- Vožtuvo veikimo sukimo momentas ir judėjimas
- Pavaros montavimas ir derinimas
- Korozijos ar paviršiaus pažeidimo požymiai
- Sėdynės ir sandarinimo savybės
- Darbinio slėgio ir temperatūros sąlygos
Montuojant, bandant arba atliekant techninę priežiūrą rekomenduojama vadovautis gamintojo technine dokumentacija ir galiojančiais pramonės standartais.
Dažnai užduodami klausimai
Koks yra pagrindinis elektropoliruoto nerūdijančio plieno rutulinio vožtuvo pranašumas?
Elektropoliruojant gaunamas lygesnis nerūdijančio plieno paviršius, kuris gali pagerinti valomumą, sumažinti paviršiaus likučių kaupimąsi ir palaikyti atsparumą korozijai. Dėl to vožtuvas ypač patrauklus švarai jautriems pramoniniams tikslams.
Ar vožtuvą galima prijungti prie pneumatinės pavaros?
Taip. Tiesioginio montavimo platforma skirta palaikyti suderinamas pneumatines pavaras. Pagal eksploatacinius reikalavimus taip pat gali būti svarstomos elektrinės pavaros ir tinkamos pailgintos rankenos.
Kokie dydžiai galimi?
Standartinis dydžio diapazonas yra nuo 1/4 "iki 2". Pirkėjai, kuriems reikia kitų dydžių ar pritaikytų specifikacijų, savo reikalavimus gali aptarti su gamintoju.
Ar vožtuvas palaiko ir NPT, ir BSP sriegius?
Taip. Galimi NPT ir BSP srieginių jungčių variantai, leidžiantys vožtuvą suderinti su skirtingomis vamzdynų sistemomis.
Kokie standartai yra susiję su šiuo vožtuvu?
Produkto informacijoje nurodyta ASME B16.34 projektavimui ir gamybai ir API 598 bandymams ir tikrinimui. Prieš pirkimą turi būti patvirtinti konkretaus projekto reikalavimai.
Ar „Shangtai“ gali pritaikyti OEM?
Taip. Shangtai palaiko OEM ir pritaikytus vožtuvų reikalavimus, įskaitant medžiagų pasirinkimą, specifikacijas, paviršiaus apdorojimą, prijungimo standartus ir masinės gamybos reikalavimus.
Kodėl verta apsvarstyti Shangtai savo vožtuvo projektą?
The1vnt elektropoliruotas nerūdijančio plieno tiesioginio montavimo rutulinis vožtuvasyra skirtas pirkėjams, kuriems reikia lygaus nerūdijančio plieno paviršiaus kokybės, kompaktiškos vožtuvo konstrukcijos ir patogios automatikos integracijos. Dėl 304/316 nerūdijančio plieno parinkčių, NPT arba BSP jungčių, tiesioginės pavaros tvirtinimo konstrukcijos ir pramoninio dizaino jis yra universalus pasirinkimas skysčių valdymo sistemoms įvairiose pramonės šakose.
Šantajus remia platintojus, OĮG įrangos gamintojus, sistemų integratorius ir pramoninius projektus su pritaikytais vožtuvų sprendimais ir masinio tiekimo galimybėmis. Jei vertinate vožtuvo dydį, medžiagą, slėgio įvertinimą, jungties tipą, paviršiaus apdorojimą ar pavaros suderinamumą, peržiūrėkite 1PC elektroninio poliruoto nerūdijančio plieno tiesioginio montavimo rutulinį vožtuvą, kad gautumėte išsamią informaciją apie gaminį ir pasirinkimo informaciją.
Ieškote patikimo nerūdijančio plieno vožtuvo sprendimo kitam projektui?Bendrinkite reikiamą dydį, darbo terpę, slėgį, temperatūrą, ryšio standartą ir automatizavimo reikalavimus su Shangtai, kad gautumėte tinkamą konfigūraciją ir techninę pagalbą.Susisiekite su mumisšiandien, kad aptartumėte savo originalios įrangos gamintojų, pritaikytų arba masinių vožtuvų reikalavimus ir rastumėte praktinį skysčių valdymo sistemos sprendimą.
