Kaltinio anglies plieno vartų vožtuvas 800LB

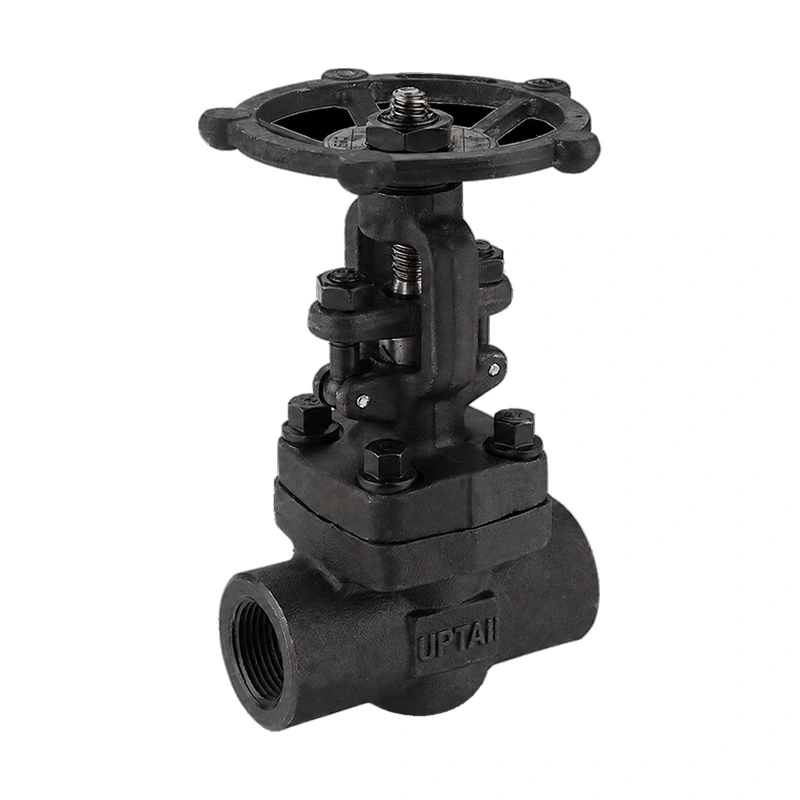

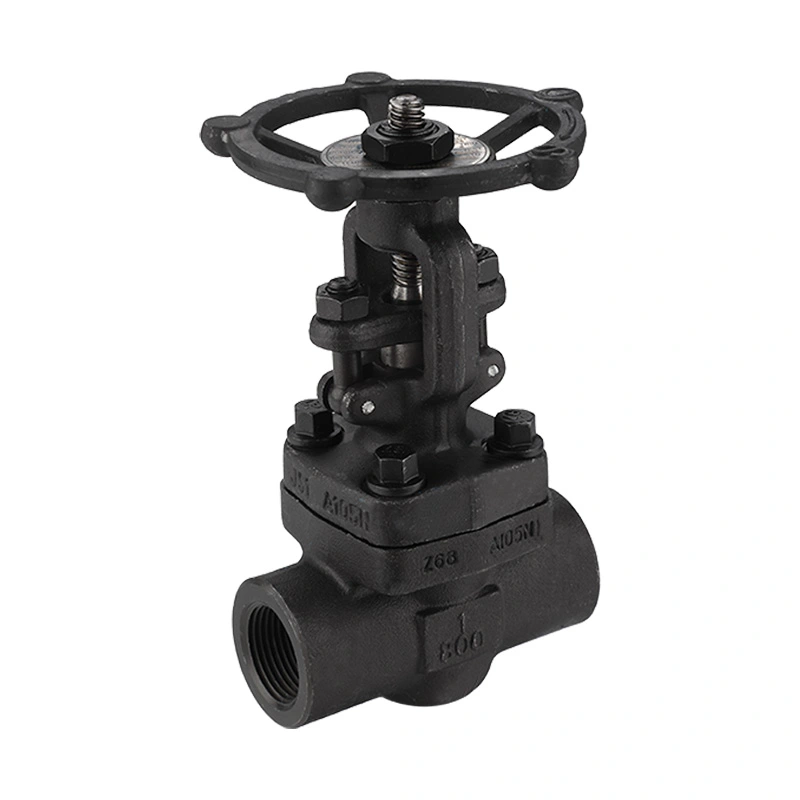

„Forged Carbon Steel Gate Valve 800LB“ yra kaltinis uždarymo vožtuvas, skirtas mažo skersmens pramoniniams vamzdynams. Jame naudojamas ASTM A105N korpusas, OS&Y kotų išdėstymas, varžtais pritvirtintas variklio dangtis ir valdymas rankračiu. NPT, BSP ir kištukinio suvirinimo jungtys galimos skirtingoms vamzdynų konfigūracijoms.

„Shangtai“ gamina pramoninius vožtuvus Vendžou mieste, Džedziange, Kinijoje. Gamybos procesas apima apdirbimą, surinkimą, slėgio bandymą, patikrinimą, ženklinimą ir pakavimą. Vožtuvo specifikacijas galima patvirtinti pagal reikiamą dydį, jungtį, terpę, slėgį, temperatūrą ir medžiagų reikalavimus.

Pagrindiniai matmenys

Vožtuvų konstrukcija

Vožtuvo korpusas pagamintas iš kaltinio anglinio plieno ASTM A105N. Gaubtas yra prisukamas prie kėbulo, kad būtų galima pasiekti vidines dalis po to, kai linija buvo izoliuota ir pašalintas slėgis.

OS&Y Stem

Išorinio varžto ir jungo konstrukcija pastato kotą už vožtuvo korpuso. Eksploatacijos metu galima matyti koto judėjimą, o tai taip pat suteikia paprastą vizualinį vožtuvo padėties rodymą.

Tvirtas pleištas

Pleištas juda vertikaliai, kad uždarytų srauto kanalą. Sklendė yra skirta izoliacijai ir paprastai yra visiškai atidaryta arba visiškai uždaryta.

Koto ir sėdynės medžiagos

Išvardinta stiebo medžiaga yra ASTM A182 F6a. Diskas yra ASTM A-276 Gr. 420 su pasirenkama kieto paviršiaus konfigūracija Stellite 6, o išvardinta sėdynės medžiaga yra ASTM A-276 Gr. 410.

Slėgis ir temperatūra

Vožtuvas yra įvertintas CL800, o nurodytas didžiausias darbinis slėgis yra 1975 PSI. Taikomas darbinis slėgis priklauso nuo temperatūros, medžiagos, dydžio ir atitinkamo slėgio-temperatūros įvertinimo. Vožtuvas turi būti parenkamas atsižvelgiant į faktines veikimo sąlygas, o ne tik slėgio klasę.

Nurodytas temperatūros diapazonas yra -29ºc + 425ºc. Kai vožtuvas naudojamas aukštesnėje temperatūroje, reikia patikrinti lizdo, koto, tarpiklio ir kitų vidinių medžiagų suderinamumą.

Pabaigos ryšio parinktys

Vožtuvas gali būti tiekiamas su NPT, BSP arba suvirinimo kištukiniais galais. Jungtis turi atitikti dujotiekio specifikaciją ir montavimo būdą.

NPT

NPT srieginiai galai nurodyti pagal išvardytą ASME B1.20.1 jungties standartą. Prieš montuojant reikia patikrinti sriegio dydį ir sutampančius komponentus.

BSP

Galimi BSP galai vamzdynų sistemoms, kuriose naudojami suderinami BSP sriegiai. Užsakant reikia patvirtinti reikiamą sriegio konfigūraciją.

Kištukinis suvirinimas

Kištukiniai suvirinimo galai tinka mažo gręžinio vamzdynams, kur reikalingas suvirintas sujungimas. Suvirinimo procedūros turi atitikti galiojančias vamzdynų specifikacijas.

NACE reikalavimai

Specifikacijose pateikiami NACE MR0175 / ISO 15156 sąrašai. Jei naudojate aukšto lygio paslaugas, vožtuvų medžiagas ir gamybos reikalavimus reikia peržiūrėti atsižvelgiant į faktines eksploatavimo sąlygas ir projekto specifikacijas.

Kai reikalaujama atitikties NACE, reikiamos medžiagų klasės, kietumo ribos, tikrinimo reikalavimai ir dokumentai turi būti patvirtinti prieš gaminant.

Tipinės programos

Nafta ir dujos:Mažos skylės izoliacijos taškai prieš srovę, pasroviui ir proceso vamzdynuose.

Rafinavimas ir naftos chemija:Proceso linijos, komunaliniai vamzdynai ir įrangos jungtys, kurias reikia izoliuoti rankiniu būdu.

Energijos gamyba:Pasirinktos garo, katilo ir komunalinės linijos nurodytos slėgio ir temperatūros ribose.

Pramoninė įranga:Kompaktiški vamzdynų mazgai ir proceso įranga, naudojant sriegines arba suvirinimo jungtis.

Atrankos taškai

Prieš užsakydami patvirtinkite vožtuvo dydį, jungties tipą, darbinį slėgį, temperatūrą, terpę ir medžiagų reikalavimus. Jei naudojate pirmines paslaugas, pateikite taikomą NACE specifikaciją. Srieginėms jungtims patvirtinkite sriegio tipą ir dydį. Suvirintų jungčių atveju patvirtinkite vamzdžių matmenis ir suvirinimo reikalavimus.

Vožtuvas skirtas izoliacijai. Jei taikymui reikalingas nuolatinis srauto reguliavimas, prieš pasirenkant reikia peržiūrėti veikimo būdą ir vožtuvo tipą.

Montavimas ir priežiūra

Prieš montuodami patikrinkite vožtuvą ir jungties galus. Laikykite vidinius paviršius švarius ir nuimkite apsauginius gaubtus tik tada, kai vožtuvas yra paruoštas montuoti.

Srieginės jungtys turi būti surenkamos naudojant nurodytą sandarinimo būdą be pernelyg didelio priveržimo. Suvirinimo su kištukiniu siūlu versijoms suvirinimo procedūra turi kontroliuoti šilumos kiekį ir atitikti taikomus vamzdynų reikalavimus.

Sumontavę naudokite rankratį ir patikrinkite visą atidarymo ir uždarymo eigą. Prieš atlikdami techninę priežiūrą, vamzdyną izoliuokite ir pašalinkite slėgį. Patikrinimas turėtų apimti kotą, sandarinimo sritį, variklio dangčio jungtį, rankinį ratą ir sandarinimo paviršius.

Testavimas ir dokumentacija

Vožtuvas suprojektuotas ir pagamintas pagal API 602, o API 598 nurodytas bandymams ir tikrinimui. Patikrinimas gali apimti medžiagų patikrinimą, matmenų patikrinimą, korpuso bandymą, sėdynės sandarumo bandymą, veikimo patikrinimus ir galutinę patikrą.

Pagal užsakymo reikalavimus galima pateikti informaciją apie medžiagą, matmenų duomenis, brėžinius, patikrinimo įrašus ir bandymų dokumentus.

DUK

1 klausimas: kas yra kaltinis anglies plieno vartų vožtuvas 800LB?

Kaltinio anglies plieno vartų vožtuvas 800LB yra kaltinis uždarymo vožtuvas, skirtas aukšto slėgio mažo gręžinio vamzdynams. Vamzdynui izoliuoti naudojamas kaltinis anglinio plieno korpusas ir vartų tipo uždarymo elementas. Išvardinta konfigūracija apima OS&Y veikimą, varžtais pritvirtintą variklio dangtį, rankračio valdymą ir NPT, BSP arba suvirinimo lizdo jungtis.

2 klausimas: kuo skiriasi OS&Y ir paslėpto stiebo dizainas?

OS&Y konstrukcijoje kotas yra už vožtuvo korpuso ir veikimo metu juda matomai. Paslėpta koto konstrukcija užtikrina koto judėjimą vožtuvo korpuse. OS&Y išdėstymas leidžia vizualiai lengviau nustatyti apytikslę vožtuvo padėtį.

3 klausimas: kada reikia pasirinkti kištukinio suvirinimo jungtį?

Mažos skylės vamzdynų sistemose, kur reikalingas suvirintas sujungimas, gali būti naudojami suvirinti kištukiniai galai. Prieš pasirenkant turi būti patvirtintas vamzdžio dydis, sienelės storis, suvirinimo procedūra ir projekto vamzdyno standartas.

4 klausimas: ar vožtuvą reikia reguliariai tepti?

Tepimo reikalavimai priklauso nuo vožtuvo konstrukcijos ir veikimo sąlygų. Kotas ir valdymo komponentai turi būti prižiūrimi pagal gamintojo techninės priežiūros instrukcijas, o sandarinimo komponentams negalima tepti netinkamų tepalų.

5 klausimas: kas gali sukelti išorinį nuotėkį aplink stiebą?

Stiebo srities nuotėkis gali būti susijęs su sandarinimo būkle, stiebo paviršiaus būkle, netinkamu reguliavimu arba komponentų susidėvėjimu. Prieš tikrinant arba atliekant techninę priežiūrą vožtuvas turi būti izoliuotas ir atleisti nuo slėgio.

6 klausimas: Ar šis vožtuvas gali būti pritaikytas prie kitų medžiagų?

Pagal pageidavimą galimos ir kitos medžiagų konfigūracijos. Reikalingas korpusas, diskas, kotas, sėdynė ir kitos medžiagos turi būti nurodytos pagal terpę, slėgį, temperatūrą, korozijos sąlygas ir taikomus standartus.

7 klausimas: kokia informacija turėtų būti pateikta siūlant citatą?

Pateikite vožtuvo dydį, jungties tipą, terpę, darbinį slėgį, temperatūrą, kiekį, medžiagų reikalavimus, NACE reikalavimus, jei taikoma, ir visus taikomus brėžinius ar projekto specifikacijas.
