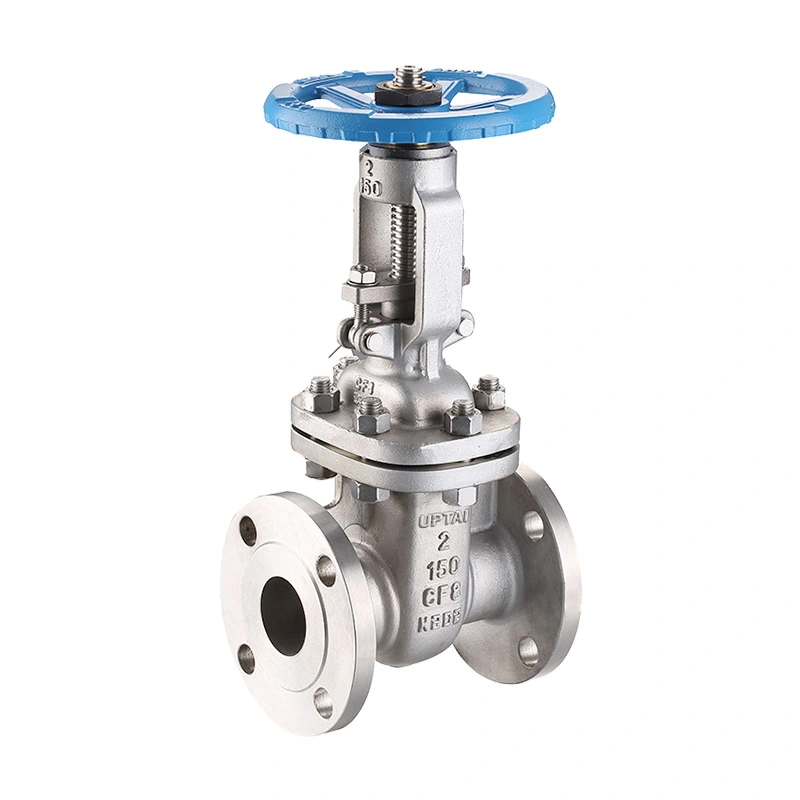

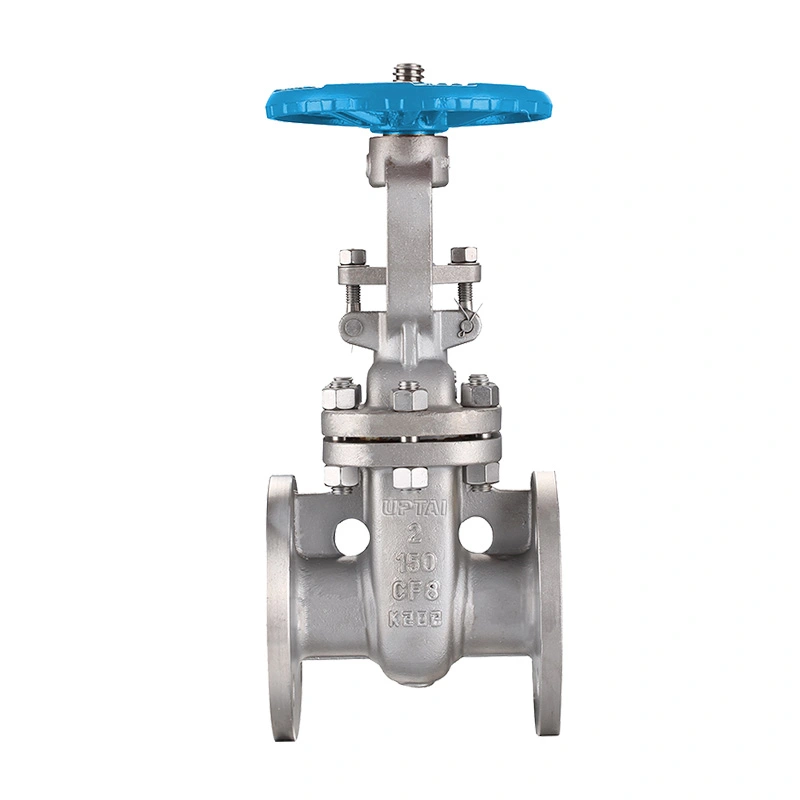

ANSI 150LB nerūdijančio plieno vartų vožtuvas

ANSI 150LB nerūdijančio plieno vartų vožtuvas sukonfigūruotas taip, kad būtų izoliuotas vamzdynas, kai reikalingas visos angos srauto kelias ir nerūdijančio plieno vožtuvo korpusas. Vartai juda vertikaliai, kad atidarytų arba uždarytų praėjimą, todėl šis vožtuvas tinka naudoti, kai paprastai reikia visiškai atidaryti arba visiškai uždaryti, o ne nuolatinis droselis. Išvardinta konfigūracija apima NPS 2"–48" ir naudoja rankratį arba pavarą pagal vožtuvo dydį.

„Shangtai“ gamina pramoninius vožtuvus Vendžou mieste, Džedziange, Kinijoje. Vožtuvų gamyba apima medžiagų paruošimą, apdirbimą, komponentų surinkimą, slėgio bandymą, patikrinimą, ženklinimą ir galutinį pakavimą. Gaminio konfigūraciją galima patvirtinti pagal dujotiekio dydį, slėgio klasę, darbo terpę, temperatūrą, medžiagų reikalavimus, prijungimo standartą ir taikomas projekto specifikacijas.

Pagrindiniai matmenys

Sklendžių konstrukcija ir veikimo principas

Vožtuvas naudoja vartų tipo uždarymo elementą, kuris eina statmenai dujotiekio srauto krypčiai. Kai vartai visiškai pakeliami, srauto kanalas atidaromas; nuleidus vartus, praėjimas uždaromas. Šis tiesioginis išdėstymas dažniausiai pasirenkamas vamzdynų izoliavimui, kai svarbu maži slėgio nuostoliai visiškai atidarytoje padėtyje.

Sklendės paprastai yra skirtos izoliacijai, o ne įprastam droseliui. Laikant vožtuvą visiškai atidarytą arba visiškai uždarytą, sumažėja nereikalingas vartų ir sėdynių paviršių susidėvėjimas. Jei reikia reguliuoti srautą, vožtuvo tipą ir veikimo sąlygas reikia įvertinti atskirai.

Nerūdijančio plieno korpusas ir diskas

Išvardytos korpuso ir disko medžiagos yra ASTM A351 CF8 / CF8M. Šios nerūdijančio plieno rūšys gali būti pasirinktos pramoninėms paslaugoms, kuriose svarbūs aspektai yra atsparumas korozijai ir medžiagų suderinamumas. Tikroji medžiaga turi atitikti proceso terpę, temperatūrą, slėgį ir projekto specifikacijas.

F304 / F316 Kotas

Kotas nurodytas kaip ASTM A182 F304 / F316. Kotas perduoda darbo jėgą iš rankinio rato arba pavaros pavaros į vartus. Koto medžiagos pasirinkimas turėtų būti vertinamas kartu su vožtuvo korpusu, disku, lizdu, sandarikliu ir proceso terpe.

Stellite 6 sėdynių konfigūracija

Išvardinta sėdynės konfigūracija apima ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 kieta apdaila naudojama ant atitinkamų sėdimųjų paviršių, kur reikalingas atsparumas nusidėvėjimui ir pasikartojantis kontaktas su sėdyne. Tikslus lizdo išdėstymas turi būti patvirtintas pagal vožtuvo dydį ir užsakytą konfigūraciją.

150 klasės slėgis ir flanšinė jungtis

150 klasės žymėjimas nurodo vožtuvo slėgio klasę pagal taikomą ASME slėgio ir temperatūros vertinimo sistemą. Tai neturėtų būti aiškinama kaip fiksuotas 150 PSI darbinis slėgis. Išvardytas maksimalus darbinis slėgis yra 285 PSI, o leistinas slėgis konkrečiam vožtuvui priklauso nuo medžiagos, dydžio, temperatūros ir taikomo slėgio-temperatūros įvertinimo.

Vožtuvas naudoja su RF suderinamus flanšinius galus. NPS nuo 2 iki 24 colių nurodytas prijungimo standartas yra ASME B16.5, o NPS 26 colių ir naujesnės versijos nurodytos ASME B16.47 A serijoje. Prieš montuodami reikia patikrinti vamzdyno flanšo matmenis, slėgio klasę, tarpiklio pasirinkimą, varžtų išdėstymą ir paviršiaus būklę.

Vožtuvo veikimas ir dydžio pasirinkimas

Veikimo būdas keičiasi priklausomai nuo vožtuvo dydžio. Išvardintoje konfigūracijoje naudojamas rankinis ratas, skirtas vožtuvams nuo 2" iki 16" ir pavarų pavara, skirta 18" ir didesniems dydžiams. Didesniems vožtuvams paprastai reikia didesnio veikimo sukimo momento, todėl pavaros mechanizmas yra tinkamas didesnio skersmens vamzdynų vožtuvams valdyti rankiniu būdu.

Rankinio rato veikimas

Rankračio valdymas suteikia tiesioginį vietinį nurodytų 2–16 colių vožtuvų dydžių valdymą. Operatorius turi pasukti rankratį pagal vožtuvo atidarymo ir uždarymo kryptį ir nenaudoti pernelyg didelės išorinės jėgos, kad įveiktų neįprastą pasipriešinimą.

Pavarų operatorius

Vožtuvai nuo 18" ir didesni yra nurodyti kartu su pavarų pavarų dėžėmis. Pavarų dėžė suteikia mechaninių pranašumų atidarant ir uždarant didesnius vožtuvus ir gali būti naudinga ten, kur tiesioginis rankračio valdymas pareikalautų per didelės darbinės jėgos.

NACE paslaugos svarstymai

Išvardinta konfigūracija nurodo NACE MR0175 / ISO 15156. Šie standartai yra susiję su medžiagų reikalavimais įrangai, kuri veikiama specifinėje aplinkoje, kurioje yra vandenilio sulfido naftos ir dujų gamyboje. NACE taikymas turėtų būti patvirtintas atsižvelgiant į faktinę eksploatavimo aplinką, medžiagų reikalavimus, slėgį, temperatūrą ir projekto specifikacijas, o ne tik pagal vožtuvo modelį.

Taikant rūgščiąsias paslaugas, medžiagos pasirinkimas ir kietumo reikalavimai gali būti svarbūs. Todėl prieš užsakant visą vožtuvo konfigūraciją, įskaitant slėgio turinčias medžiagas, apdailą, lizdus, ​​kotą ir kitus sudrėkintus komponentus, reikia peržiūrėti pagal taikomus projekto reikalavimus.

Taikomos pramonės šakos

Naftos ir dujų sistemos

Naudojamas vamzdynų izoliavimui prieš srovę, vidurinę srovę, rafinavimą ir naftos chemiją, kai pasirinktos nerūdijančio plieno medžiagos ir slėgio klasė atitinka eksploatavimo sąlygas.

Cheminis apdorojimas

Tinka izoliuoti suderinamus cheminius ir technologinius skysčius. Korpusas, diskas, stiebas, sėdynė ir kitos medžiagos turi būti patikrintos pagal cheminę sudėtį, koncentraciją, darbinę temperatūrą ir slėgį.

Vanduo ir nuotekos

Taikoma pasirinktiems vandens paskirstymo, valymo, komunalinio ir technologinio vandens vamzdynams, kur reikalingas flanšinis izoliacinis vožtuvas.

Maitinimo ir komunalinės sistemos

Galima naudoti pramoninių komunalinių vamzdynų, su maitinimu susijusių sistemų, ŠVOK paslaugų ir kitų suderinamų skysčių įrenginių izoliavimui nurodytose slėgio ir temperatūros ribose.

Atrankos svarstymai

Dujotiekio dydis:Prieš užsakydami patvirtinkite vardinį vamzdžio dydį ir reikalingą vožtuvo dydį. Taip pat reikia patikrinti didelio skersmens vožtuvus, kad būtų galima įrengti ir eksploatuoti erdvę.

Slėgio klasė:Įsitikinkite, kad 150 klasė ir nurodytas didžiausias darbinis slėgis yra tinkami tikram vamzdyno slėgiui esant darbinei temperatūrai.

Vidutinis suderinamumas:Patikrinkite nerūdijančio plieno korpuso, disko, koto, sėdynės, tarpiklio ir kitų sudrėkintų medžiagų suderinamumą su proceso terpe.

Ryšio standartas:Patikrinkite flanšo standartą, RF apmušalą, varžtų skylių išdėstymą, tarpiklio tipą ir tiesioginius reikalavimus pagal dujotiekio brėžinius.

Veikimo būdas:Patvirtinkite, ar reikalingas rankinio rato arba krumpliaračio veikimas, atsižvelgiant į vožtuvo dydį, montavimo padėtį, laisvą darbo erdvę ir reikalingą veikimo sukimo momentą.

Sour-Service reikalavimai:Jei vožtuvas skirtas rūgščioms dujoms ar kitoms H₂S turinčią paslaugą, pateikite atitinkamą NACE arba projekto specifikaciją medžiagos ir gamybos patvirtinimui.

Montavimas ir priežiūra

Prieš montuodami patikrinkite, ar vožtuvas, flanšų paviršiai, sandarinimo paviršiai ir apsauginiai dangčiai nepažeisti transportavimo metu. Dujotiekis turi būti tinkamai išlygintas, kad išorinės vamzdžio apkrovos nebūtų perkeliamos be reikalo

DUK

1 klausimas: kuo vartų vožtuvas skiriasi nuo rutulinio vožtuvo vamzdyno izoliacija?

Vartų vožtuvas naudoja tiesiškai judančius vartus, kad atidarytų arba uždarytų dujotiekį, o rutuliniame vožtuve naudojamas besisukantis rutulys. Sklendės dažniausiai pasirenkamos didesnei dujotiekio izoliacijai, kai reikalingas tiesus srauto kelias ir santykinai mažas srauto pasipriešinimas visiškai atidarytoje padėtyje.

2 klausimas: ką reikia patikrinti, jei vartų vožtuvą sunku valdyti?

Patikrinkite, ar vamzdynas yra tinkamai išlygintas, ar kotas ir valdymo mechanizmas yra švarūs ir sutepti, kaip nurodyta, ir ar per didelis slėgis ar nuosėdos neturi įtakos vartų judėjimui. Jei išlieka nenormalus pasipriešinimas, vožtuvą reikia izoliuoti ir patikrinti, o ne priverstinai naudoti papildomą išorinį svertą.

3 klausimas: kaip nerūdijančio plieno sklendę reikia laikyti prieš montuojant?

Vožtuvas turi būti laikomas švarioje ir sausoje vietoje, laikantis flanšų apsaugos. Venkite ėsdinančių medžiagų poveikio, per didelės drėgmės, smūgių ir vidinių sandarinimo paviršių užteršimo. Dideli vožtuvai taip pat turi būti tinkamai paremti sandėliavimo ir tvarkymo metu.

4 klausimas: kas gali sukelti nuotėkį sumontavus sklendę?

Galimos priežastys yra pažeisti sandarinimo paviršiai, netinkamas tarpiklio montavimas, pašalinės medžiagos vožtuvo viduje, netinkamas uždarymas arba vamzdyno išlygiavimo problemos. Tikroji priežastis turėtų būti nustatyta patikrinus ir išbandant slėgį po to, kai sistema buvo saugiai izoliuota.

5 klausimas: ar ANSI 150LB nerūdijančio plieno sklendės gali būti tiekiamos pagal dujotiekio brėžinį?

Taip. Vožtuvo dydis, tiesioginiai matmenys, flanšo išdėstymas, veikimo padėtis, medžiagos konfigūracija ir kiti sujungimo reikalavimai gali būti peržiūrėti pagal dujotiekio brėžinį prieš gaminant. Tai ypač naudinga keičiant vožtuvus ir projektams su fiksuotais montavimo matmenimis.

6 klausimas: ar vožtuvą galima naudoti kaip esamo užtvaro vožtuvo pakaitalą?

Taip, jei pakaitinis vožtuvas atitinka reikiamą dydį, slėgio klasę, tiesioginį matmenį, flanšinę jungtį, medžiagos specifikaciją, veikimo būdą ir montavimo vietą. Konfigūracijos patvirtinimui gali būti naudojami esami vožtuvo brėžiniai, vardinės lentelės informacija arba matmenų duomenys.

7 klausimas: kaip galima išlaikyti vožtuvo tarnavimo laiką?

Valdykite vožtuvą nurodytomis slėgio ir temperatūros ribomis, venkite nereikalingo pasikartojančio ciklo, palaikykite tinkamos būklės kotą ir veikimo mechanizmą ir periodiškai tikrinkite vožtuvą pagal dujotiekio priežiūros grafiką. Bet koks neįprastas nuotėkis ar veikimo pasipriešinimas turi būti nedelsiant ištirti.

8 klausimas: kokia techninė informacija turėtų būti patvirtinta prieš užsakant?

Pagrindinė informacija apima vardinį dydį, slėgio klasę, galinę jungtį, akis į akį matmenis, korpuso ir apdailos medžiagas, sėdynės konfigūraciją, veikimo būdą, aptarnavimo terpę, slėgį, temperatūrą, taikomus standartus ir bet kokius specialius tikrinimo ar dokumentų reikalavimus.
