Kinijos profesionalių trijų krypčių rutulinių vožtuvų gamintojas

ŠantajusTrijų krypčių rutuliniai vožtuvai yra skirti pramoninėms vamzdynų sistemoms, kurioms reikalingas srauto perjungimas, nukreipimas arba sujungimas viename vožtuvo korpuse. Turėdami tris prievadus ir pasirenkamus L arba T prievadų srauto modelius, jie gali nukreipti terpę tarp skirtingų dujotiekio kelių ir supaprastinti vamzdynų išdėstymą.

Šie vožtuvai tinka vandens valymui, cheminiam apdorojimui, ŠVOK, maistui ir gėrimams, suslėgtam orui, degalų perdavimui ir bendrai pramoninių skysčių tvarkymui. Shangtai tiekia skirtingus jungčių tipus, medžiagas, sandarinimo galimybes ir veikimo būdus pagal reikiamą terpę, slėgį, temperatūrą ir vamzdyno konfigūraciją. Apie kitas rutulinių vožtuvų konstrukcijas žrrutulinių vožtuvų gaminių asortimentas.

L-Port ir T-Port srauto modeliai

Vidinė rutulio konfigūracija nustato, kaip trys prievadai yra sujungti skirtingose ​​rankenos padėtyse. L prievadų ir T prievadų dizainai nėra keičiami, nes jie suteikia skirtingus srauto kelių derinius.

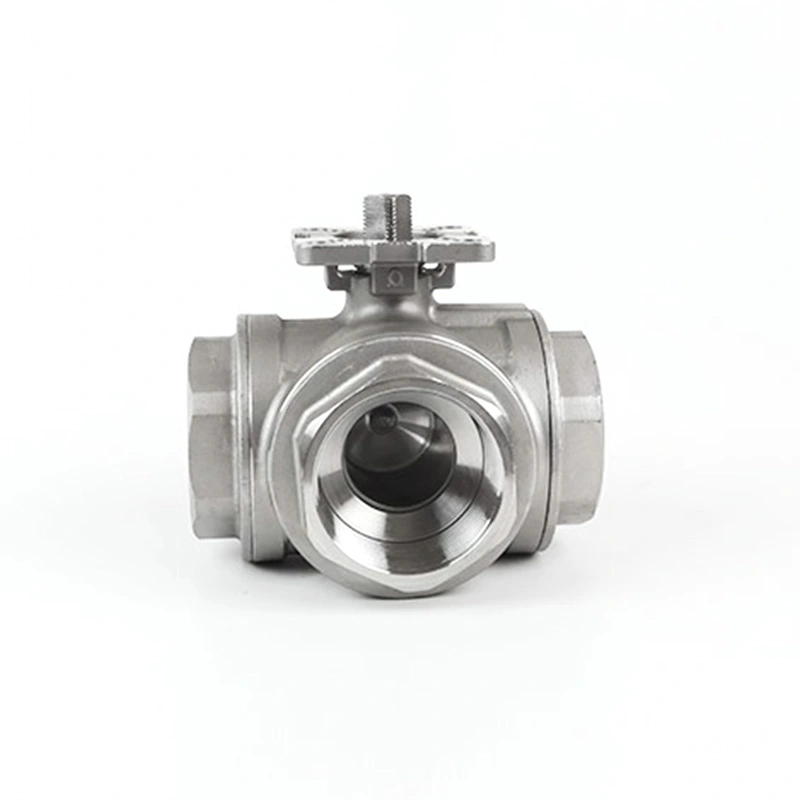

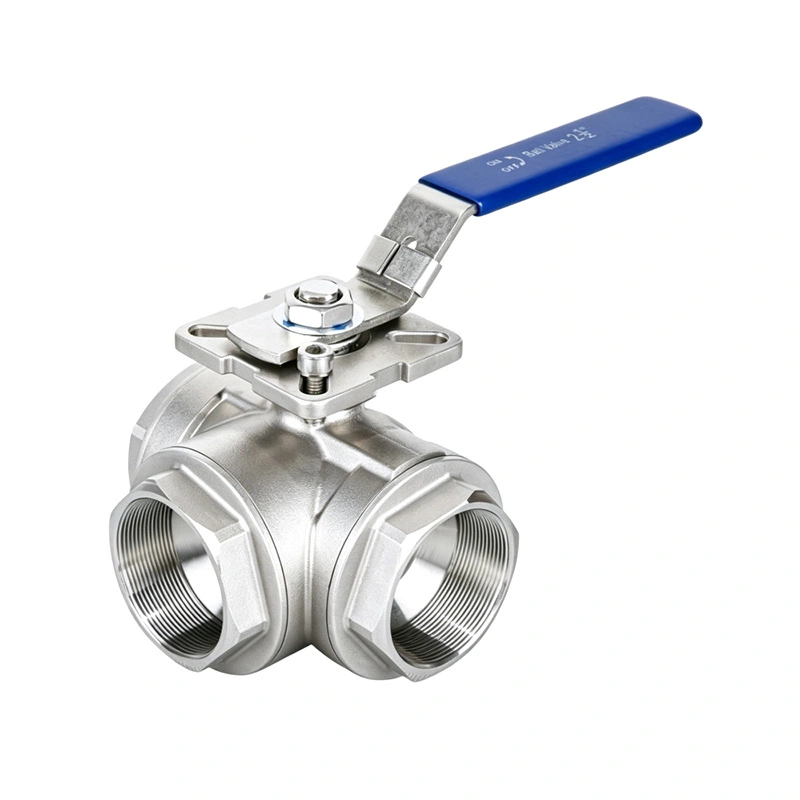

L-Port trijų krypčių konfigūracija

L formos angos išdėstymas dažniausiai naudojamas, kai vožtuvui reikia perjungti srautą tarp dviejų galimų kelių. Priklausomai nuo konkretaus rutulio konstrukcijos, jis gali nukreipti terpę iš vienos įėjimo į vieną iš dviejų išleidimo angų arba perjungti dvi srauto kryptis.

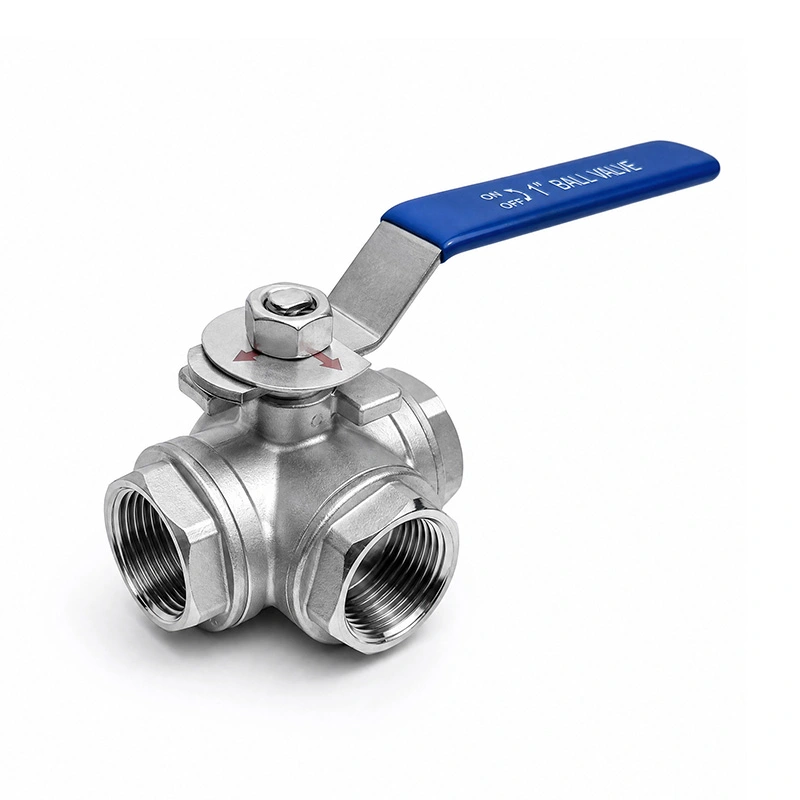

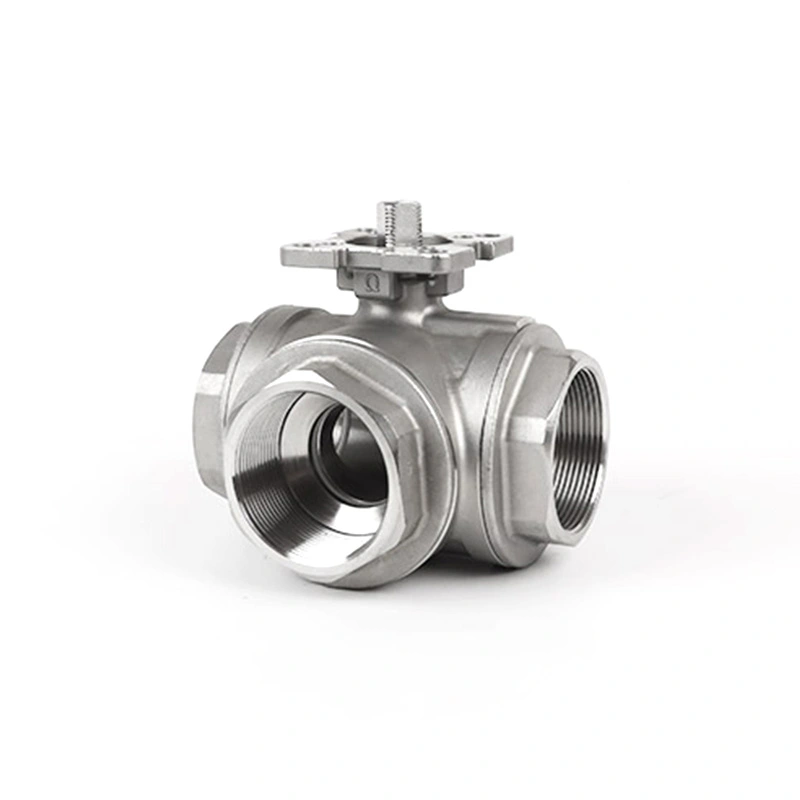

T-Port trijų krypčių konfigūracija

T formos prievadų išdėstymas suteikia papildomų srauto trajektorijų derinių ir gali būti naudojamas programoms, apimančioms srauto nukreipimą arba derinimą. Faktiniai galimi keliai priklauso nuo vidinės rutulio geometrijos ir rankenos padėties, todėl prieš gaminant reikia patvirtinti reikiamą veikimo seką.

Srauto perjungimas, nukreipimas ir derinimas

Skirtingai nuo standartinio dviejų angų rutulinio vožtuvo, naudojamo pirmiausia izoliacijai įjungti / išjungti, trijų krypčių konfigūracija leidžia vožtuvui valdyti srautą tarp kelių vamzdynų takų. Atsižvelgiant į prievado modelį, jį galima naudoti norint perjungti linijas, nukreipti laikmeną į kitą įrangą arba derinti suderinamus srautus.

Tai gali sumažinti atskirų vožtuvų, reikalingų tam tikrose vamzdynų sistemose, skaičių ir gali supaprastinti įrangos išdėstymą. Vožtuvo konfigūracija visada turi būti parenkama pagal faktinius proceso srauto reikalavimus, o ne tik pagal vamzdžio dydį.

Įvairių vamzdynų sistemų prijungimo parinktys

Šantajus gali pateikti skirtingas galinių jungčių konfigūracijas pagal dujotiekio standartą ir montavimo reikalavimus. Priklausomai nuo vožtuvo konstrukcijos ir specifikacijų, galimos parinktys gali būti srieginės, flanšinės, suvirinimo su kištukiniu ir sandūriniu būdu.

Renkantis jungtį reikia atsižvelgti į vardinį vamzdžio dydį, slėgio įvertinimą, montavimo būdą, aplinkinę įrangą ir taikomus projekto standartus. Keičiant esamą vožtuvą, originalios jungties specifikacijos arba brėžinių pateikimas gali padėti patvirtinti suderinamumą.

Medžiagų ir sandarinimo pasirinkimas

Korpuso ir vidinės medžiagos pasirinkimas turėtų būti pagrįstas darbo terpėmis, slėgiu, temperatūra ir korozijos sąlygomis. Rutulys, kotas, lizdai ir sandarinimo komponentai taip pat turi būti suderinami su aptarnavimo terpe ir darbo aplinka.

Įprastos sandarinimo medžiagos gali būti PTFE, sustiprintas PTFE ir kitos konkrečios paskirties medžiagos. Tinkama sandarinimo konfigūracija priklauso nuo faktinio temperatūros diapazono, cheminio suderinamumo, slėgio sąlygų ir reikalingo aptarnavimo.

Rankinis ir automatinis valdymas

Trijų krypčių konfigūracijos gali būti valdomos rankiniu būdu arba integruotos su pavara, kai reikalingas nuotolinis arba automatinis srauto perjungimas. Rankinės rankenos yra tinkamos vietiniam naudojimui, o pneumatinės ir elektrinės pavaros gali būti naudojamos automatizuotoms procesų sistemoms.

Įjungtam įrenginiui prieš gaminant reikia patvirtinti reikiamą valdymo režimą, veikimo seką, pavaros tipą, maitinimo ar oro tiekimą ir saugaus gedimo reikalavimus. Pavara taip pat turi būti tinkamai suderinta su vožtuvo sukimo momentu ir veikimo sąlygomis.

Produkto programos

Trijų prievadų srauto perjungimas yra naudingas sistemose, kuriose vieną dujotiekį reikia sujungti su skirtingais proceso keliais ar įranga. Tipiškos taikymo sritys yra vandens valymo sistemos, ŠVOK cirkuliacinės linijos, cheminis apdorojimas, maisto ir gėrimų įranga, suspausto oro sistemos, kuro perdavimas, skysčių paskirstymas ir bendrosios pramonės komunalinės paslaugos.

Tikrasis tinkamumas priklauso nuo terpės, slėgio, temperatūros, srauto greičio, medžiagų suderinamumo ir reikalingo perjungimo modelio. Programoms, kurioms reikalinga paprasta dvipusė izoliacija, o ne srauto kelio pasirinkimas, standartas2 dalių rutulinis vožtuvasarba3 dalių rutulinis vožtuvasgali būti tinkamesnis.

Gamybos ir kokybės patikra

Šantajus valdo apdirbimą, surinkimą, patikrinimą, slėgio bandymą ir galutinį paruošimą pagal nurodytą vožtuvo konfigūraciją. Trijų krypčių gaminių atveju ypatingas dėmesys turėtų būti skiriamas angos išdėstymui, rutulio orientacijai, sandarinimo veiksmingumui, veikimo vietai ir jungties matmenims.

Prieš pradedant gaminti, galima peržiūrėti konkretaus projekto techninius reikalavimus, įskaitant medžiagas, slėgio rodiklius, prijungimo standartus, srauto modelį, pavaros reikalavimus ir reikalingus dokumentus. Tai padeda užtikrinti, kad tiekiama vožtuvo konfigūracija atitiktų numatytą dujotiekio išdėstymą.

Kaip pasirinkti tinkamus trijų krypčių rutulinius vožtuvus

Tikslus pasirinkimas prasideda nuo reikiamo srauto kelio, o ne nuo vožtuvo dydžio. Prieš prašydami pasiūlymo, paruoškite šią informaciją, jei įmanoma:

• Vožtuvo dydis ir vardinis vamzdžio skersmuo
• L prievado arba T prievado reikalavimas
• Reikalingi įleidimo ir išleidimo srauto keliai
• Darbinės terpės ir skysčio charakteristikos
• Darbinis slėgis ir slėgio įvertinimas
• Darbinė temperatūra
• Reikalavimai korpusui ir sandarinimo medžiagoms
• Srieginis, flanšinis, suvirinimo arba sandūrinio suvirinimo jungtis
• Rankinis, pneumatinis arba elektrinis valdymas
• Pavaros įtampa, oro tiekimas arba valdymo reikalavimai
• Reikalingas kiekis ir projektinė dokumentacija
• Srauto schema arba dujotiekio brėžinys, jei yra

Jei nesate tikri, ar L arba T prievado konfigūracija atitinka jūsų dujotiekį,atsiųskite srauto schemą ir vožtuvo reikalavimusį Šantajų. Mūsų komanda gali peržiūrėti srauto kelius ir techninius parametrus prieš pateikdama citatą.
