Trijų krypčių rutulinio vožtuvo L prievadas

Šis trijų krypčių rutulinis vožtuvas L prievadas turi pailgintus sandūrinio suvirinimo galus, skirtus izoliuotiems vamzdynams, palaidotiems įrenginiams ir vamzdynų išdėstymai, kuriems reikalingas papildomas suvirinimo atstumas. Prailginti galai suteikia daugiau erdvės darbui dujotiekio suvirinimą ir padeda išlaikyti suvirinimo šilumą nuo vidinių vožtuvo komponentų tinkamai sumontavus laikomasi procedūrų.

3 dalių korpusas suteikia prieigą prie vidinių komponentų patikrinimui, sandariklių keitimui ir techninei priežiūrai po to vamzdynas buvo izoliuotas ir slėgis pašalintas. L prievado srauto kelias yra tinkamas nukreipimui arba perjungimui terpės tarp skirtingų dujotiekio atšakų. Vožtuvas gali būti naudojamas naftos chemijos, naftos ir dujų, šiluminės energijos ir vandens valymo sistemos, kurių sandarinimo konfigūracijos parinktos pagal darbo terpę, slėgį ir temperatūros.

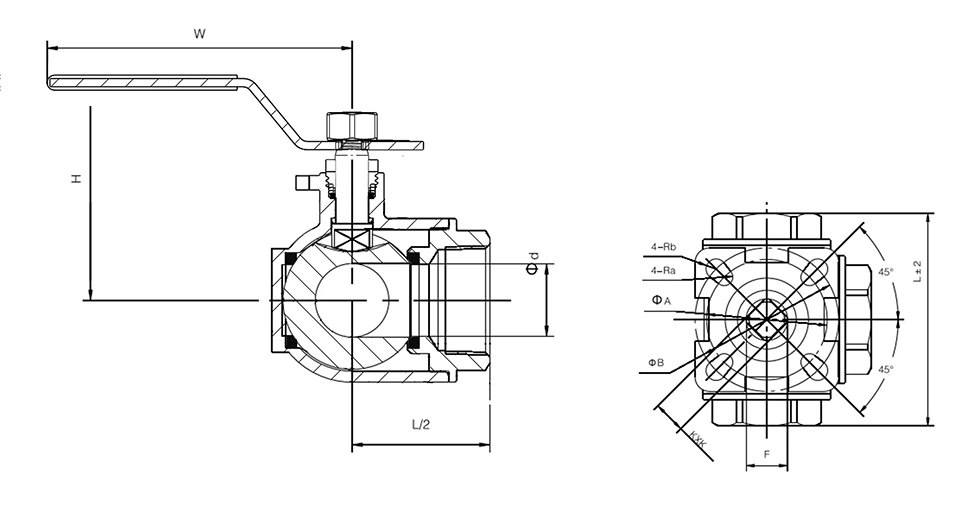

Pagrindiniai matmenys

* N: sriegio galai pagal ANSI B 2.1 NPT
* B: sriegio galai pagal BS21 BSP

Produkto privalumai

L-Port srauto kelias, skirtas trijų krypčių srauto valdymui

TheTrijų krypčių rutulinio vožtuvo L prievadasperjungimui arba nukreipimui naudoja L prievado srauto konfigūraciją suderinama laikmena tarp prijungtų dujotiekio atšakų. Srauto kelias turi būti parinktas pagal poreikį vamzdynų išdėstymas ir veikimo funkcija, todėl ši konfigūracija tinkama tais atvejais, kai yra kryptingas reikalingas srauto valdymas.

Prailginto užpakalinio suvirinimo galo dizainas

Prailginti sandūrinio suvirinimo galai suteikia papildomą suvirinimo atstumą tarp vožtuvo korpuso ir vamzdyno. Tai konfigūracija yra naudinga izoliuotiems vamzdynams, palaidotiems įrenginiams ir vamzdynų išdėstymui, kai yra didesnis tarpas reikalingas aplink vožtuvą. Reikia laikytis tinkamų suvirinimo procedūrų, kad būtų galima kontroliuoti šilumos patekimą ir apsaugoti vožtuvo vidiniai komponentai.

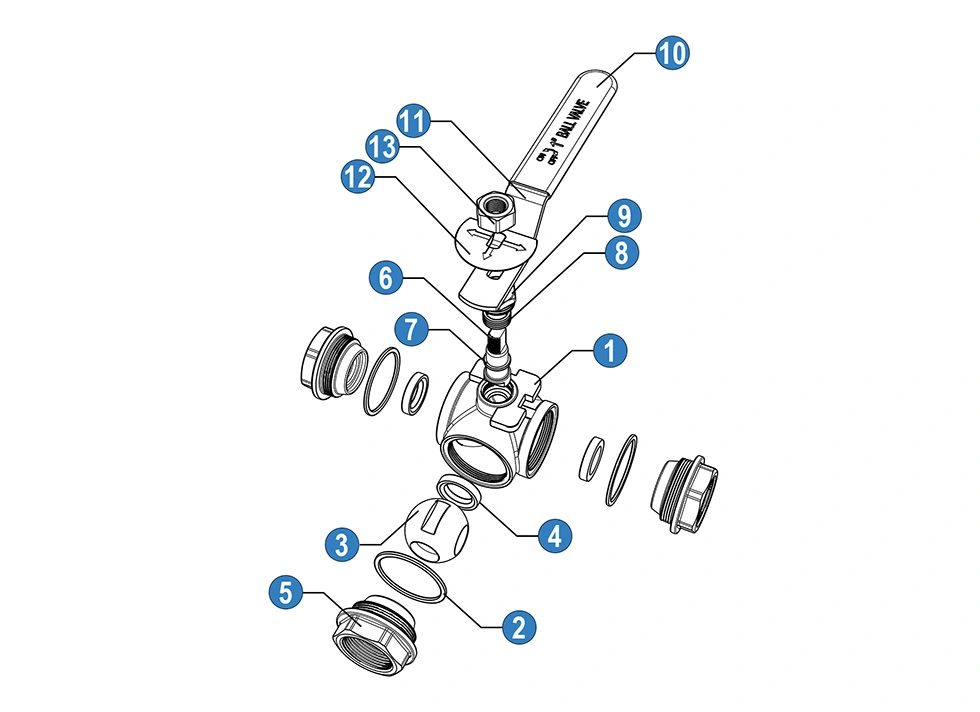

Trijų dalių konstrukcija priežiūrai

Trijų dalių korpusas leidžia atidaryti vožtuvą, kad būtų galima patikrinti ir pakeisti tinkamus vidinius komponentus izoliavus dujotiekį ir sumažinus slėgį. Ši konstrukcija gali supaprastinti priežiūrą periodiškai būtina patikrinti rutulį, sėdynes ar sandariklius.

Kokybės patikra

1. Žaliavos patikrinimas

Nerūdijančio plieno medžiagas galima patikrinti pagal PMI ir susijusias medžiagų patikros procedūras pagal taikomi užsakymo reikalavimai. Medžiagos identifikavimas ir dokumentai taip pat gali būti saugomi konfigūracijose reikalaujantis atsekamumo.

2. Suvirinimo galo matmenų patikrinimas

Pailginti suvirinimo galai tikrinami dėl pagrindinių matmenų, tokių kaip galo ilgis, kampo geometrija, sienelės storis ir lygiavimas. Šie patikrinimai padeda užtikrinti, kad vožtuvo matmenys atitinka nurodytą vamzdyno jungtį.

3. Hidrostatiniai ir sandarinimo testai

Vožtuvų bandymai apima hidrostatinį korpuso bandymą ir sandarinimo efektyvumo bandymus pagal taikomus reikalavimus tikrinimo reikalavimus. Bandymo sąlygos ir priėmimo kriterijai turi būti patvirtinti pagal vožtuvą specifikacija ir taikomas standartas.

4. Galutinė apžiūra

Prieš pakuojant, patikrinama gatavo vožtuvo išvaizda, korpuso surinkimas, suvirinimo galų būklė ir veikimas funkcija. Produkto identifikaciją ir reikiamus dokumentus taip pat galima patikrinti pagal užsakymo specifikacijas.

Pakuotė

Vožtuvai yra paruošti eksportui su apsaugine pakuote, atitinkančia vožtuvo dydį ir siuntimo būdas. Gofruotojo kartono dėžutės ir faneros dėklai gali būti naudojami vožtuvo korpusui ir išplėstiniams suvirinimo galams apsaugoti nuo smūgio, suspaudimo ir valdymo pažeidimų. Suvirinimo galai yra apsaugoti atskirai, kad būtų išvengta žalos nuožulnus paviršius transportavimo metu.

DUK

1. Kokia yra L prievado srauto konfigūracijos funkcija?

L prievado konfigūracija naudojama srautui perjungti arba nukreipti tarp prijungtų dujotiekio atšakų. Tikrasis srautas išdėstymas priklauso nuo prievado konfigūracijos ir reikiamo vamzdyno išdėstymo, todėl srauto kryptis turėtų būti patvirtino prieš užsakant.

2. Ar galite pateikti išsamius produkto parametrus?

Taip. Pagal vožtuvą galima pateikti gaminio brėžinius, informaciją apie matmenis ir technines specifikacijas konfigūracijos ir projekto reikalavimai. Jungties matmenys, slėgio vertė, temperatūros diapazonas ir medžiaga specifikacijos turi būti patvirtintos prieš gaminant.

3. Ar vožtuvą galima pritaikyti skirtingoms eksploatavimo sąlygoms?

Taip. Gali būti medžiagų deriniai, sandarinimo komponentai, išplėsti matmenys ir kitos konfigūracijos detalės atsižvelgiama į darbo terpę, slėgį, temperatūrą ir įrengimo reikalavimus. Kitos medžiagos yra prieinami paprašius.

4. Kokia informacija turi būti pateikta prašant citatos?

Pateikite reikiamą vožtuvo dydį, slėgio vertę, prijungimo standartą, darbinę temperatūrą, terpę, srautą išdėstymo ir pavaros reikalavimai, jei reikia automatikos. Taip pat gali būti dujotiekio brėžiniai arba informacija apie taikymą padėti patvirtinti tinkamą konfigūraciją.

5. Ar galiu aplankyti Šantajų gamyklą?

Apsilankymas gamykloje gali būti surengtas Venžou gamykloje pagal susitarimą. Lankytojai gali aptarti vožtuvą specifikacijas, gamybos reikalavimus ir taikymo sąlygas su atitinkama technine arba pardavimo komanda.
