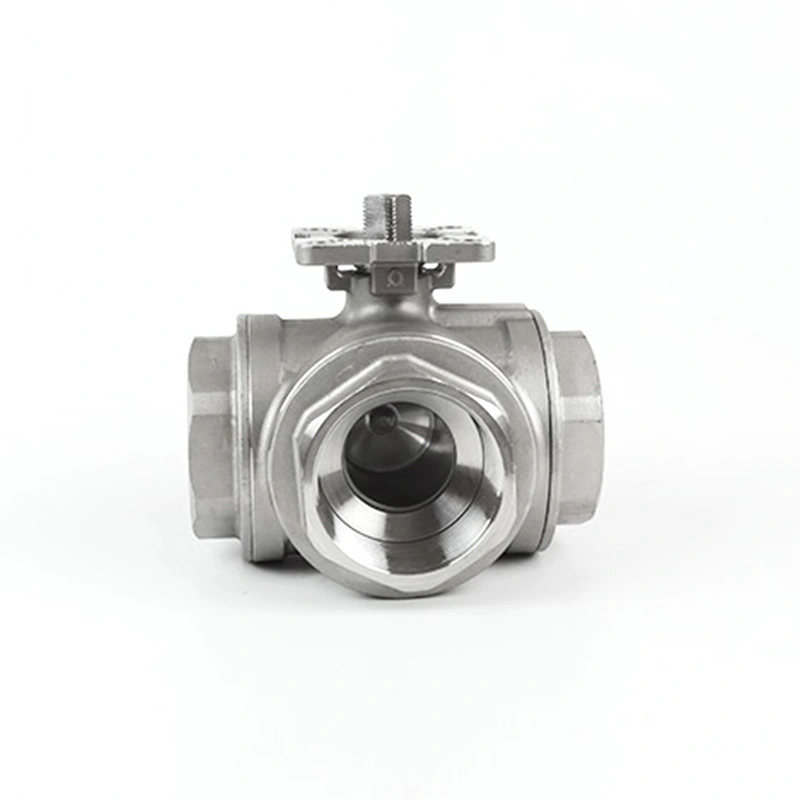

Trijų krypčių rutulinis vožtuvas su ISO 5211 tiesioginio tvirtinimo padėklo L prievadu

Trijų krypčių rutulinis vožtuvas su ISO 5211 tiesioginio montavimo padėklu L prievadu yra skirtas vamzdynų sistemoms, kurioms reikalingas srauto krypties perjungimas. Jo L formos prievado struktūra sujungia vieną bendrą prievadą su bet kuriuo iš dviejų srauto takų, todėl jis idealiai tinka nukreipimui, aplinkkelio linijoms, cirkuliacijos sistemoms, dozavimo įrangai ir automatiniams skysčių valdymo blokams.

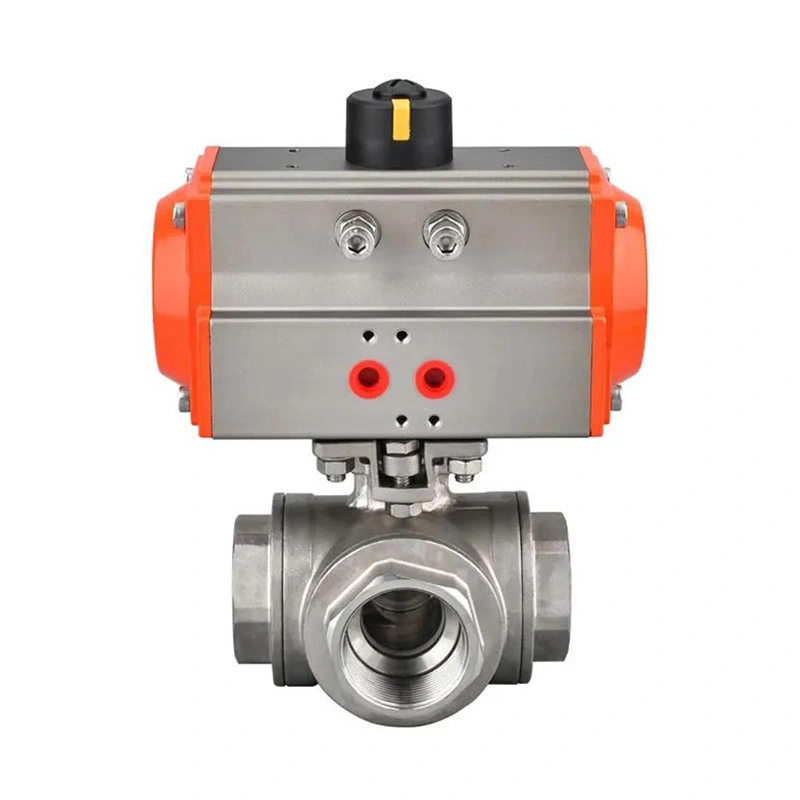

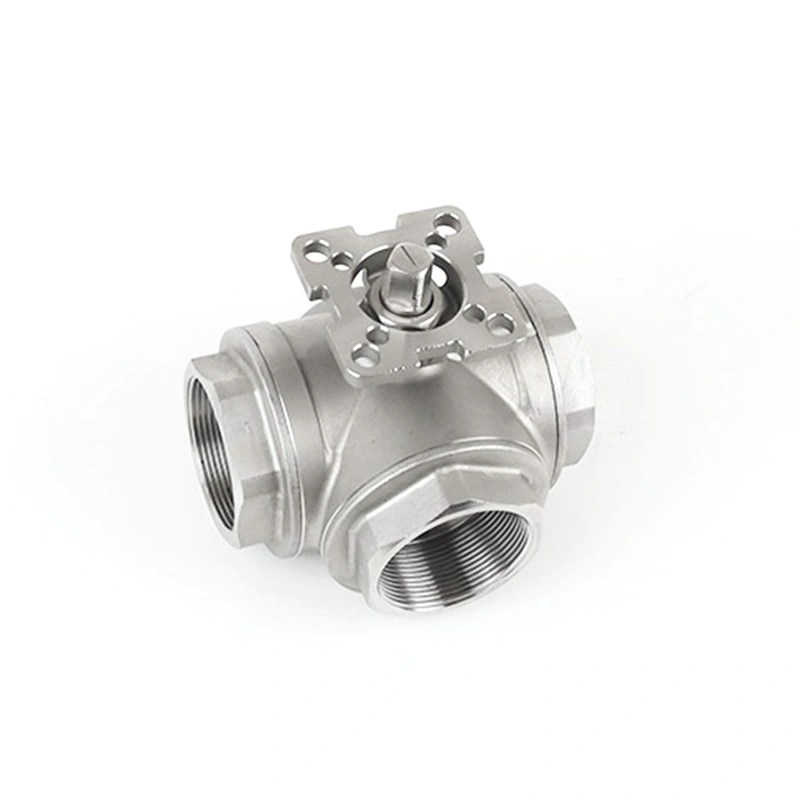

Integruotas ISO 5211 tiesioginio montavimo padas leidžia lengviau sumontuoti pneumatines arba elektrines pavaras. Tai pagerina pavaros mechanizmų išlygiavimą, sumažina papildomų laikiklių ir jungčių skaičių, taupo montavimo vietą ir palaiko efektyvų automatizavimą.

Tiksliai apdirbti srieginiai galai užtikrina sklandų montavimą, saugų sujungimą ir stabilų sandarinimą, kai jie suderinami su tinkamu vamzdžių standartu.

Pagrindiniai matmenys

Apie Šantajų

„Shangtai“ yra vožtuvų gamintojas, įsikūręs Vendžou, Džedziango mieste, Kinijoje, pagrindinė vožtuvų gamybos bazė. Mūsų gamykla yra tik 10 minučių nuo oro uosto, todėl apsilankymai ir patikrinimai yra patogūs klientams visame pasaulyje.

Kaip gerai pripažintas vožtuvų gamintojas Kinijoje, „Shangtai“ siūlo tiesiogiai gamykloje nustatytas kainas, tiesiogiai kontroliuodamas gamybą, įrankius, tikrinimą ir tiekimą. Turime ISO 9001 ir CE sertifikatus, taip pat palaikome pelėsių kūrimą ir OEM / ODM pritaikymą.

Pateikiame šio gaminio parametrų brėžinius, technines gaires ir greito reagavimo garantinį aptarnavimą, kad padėtume klientams drąsiai pirkti.

Kokybės kontrolės procesas

Žaliavos patikrinimas

Medžiagų bandymo įranga palaiko medžiagų patikrinimą ir patvirtinimą vietoje.

Apdirbimo patikrinimas

Gamybos metu tikrinamas sriegio tikslumas, matmenys, paviršiaus apdaila ir pagrindinės konstrukcinės dalys.

ISO 5211 Pad Control

Siekiant užtikrinti suderinamumą, tikrinami montavimo matmenys ir pavaros sąsajos išlygiavimas.

Surinkimo patikrinimas

Rutulys, sėdynė, kotas ir sandarinimo komponentai surenkami pagal standartizuotas procedūras.

Slėgio ir sandarinimo testas

Prieš išsiunčiant vožtuvus tikrinamas dėl sandarumo ir veikimo patikimumo.

Galutinė apžiūra ir pakavimas

Išvaizda, žymėjimas, kiekis ir pakuotė yra peržiūrimi, kad atitiktų užsakymo reikalavimus.

DUK

1 klausimas: kokia yra pagrindinė trijų krypčių rutulinio vožtuvo L prievado funkcija?

L prievado konfigūracija daugiausia naudojama srautui perjungti arba nukreipti tarp prijungtų dujotiekio atšakų. Vidinis prievado išdėstymas leidžia operatoriui pakeisti srauto kelią, sukant rutulį į reikiamą padėtį.

2 klausimas: kam naudojama ISO 5211 tiesioginio tvirtinimo padėklas?

ISO 5211 tvirtinimo padėklas suteikia standartizuotą sąsają suderinamoms pneumatinėms arba elektrinėms pavaroms. Pavaros tvirtinimo modelis ir veikimo sukimo momentas turi būti patvirtinti pagal vožtuvo dydį ir taikymo reikalavimus.

3 klausimas: ar L formos angos vožtuvas gali sujungti visus tris prievadus vienu metu?

L formos vožtuvai paprastai yra skirti srautui perjungti tarp dviejų prievadų, o ne sujungti visus tris prievadus vienu metu. Kai reikalingas trijų angų srauto kelias arba maišymo funkcija, T prievado konfigūracija gali būti tinkamesnė.

4 klausimas: Ar Shangtai gali pateikti gaminio brėžinius ir techninius parametrus?

Taip. Galima pateikti gaminio brėžinius, informaciją apie matmenis ir technines specifikacijas vožtuvo parinkimui, montavimo planavimui ir matmenų patvirtinimui. Reikalingos jungties, slėgio, temperatūros ir medžiagos specifikacijos turi būti patvirtintos prieš gaminant.

5 klausimas: ar vožtuvą galima pritaikyti skirtingoms darbo sąlygoms?

Taip. Medžiagų deriniai, sandarinimo komponentai, jungčių specifikacijos ir pavaros konfigūracijos gali būti vertinamos atsižvelgiant į darbo terpę, slėgį, temperatūrą ir valdymo reikalavimus.

6 klausimas: ar prieš išsiuntimą galima patikrinti vožtuvo medžiagą?

Medžiagos patikrinimas gali būti organizuojamas pagal gaminio konfigūracijos ir tikrinimo reikalavimus. Jei nurodyta, taip pat gali būti pateikti medžiagų dokumentai ir susiję patikrinimo įrašai.

7 klausimas: kokią informaciją turėčiau pateikti prieš užsakydamas?

Pateikite vožtuvo dydį, korpuso ir sandariklio medžiagas, darbinę terpę, slėgį, temperatūrą, prijungimo standartą, reikalingą srauto modelį ir pavaros reikalavimus. Automatizuotoms programoms taip pat reikia patvirtinti pavaros tipą ir reikiamą darbinį sukimo momentą.

8 klausimas: kas yra trijų krypčių rutulinis vožtuvas su ISO 5211 tiesioginio tvirtinimo padėklo L prievadu?

A Trijų krypčių rutulinis vožtuvas su ISO 5211 tiesioginio tvirtinimo padėklo L prievadusujungia L prievado trijų krypčių srauto kelią su ISO 5211 pavaros tvirtinimo sąsaja. Jis skirtas naudoti, kai reikalingas srauto perjungimas arba nukreipimas kartu su pneumatiniu arba elektriniu valdymu.
