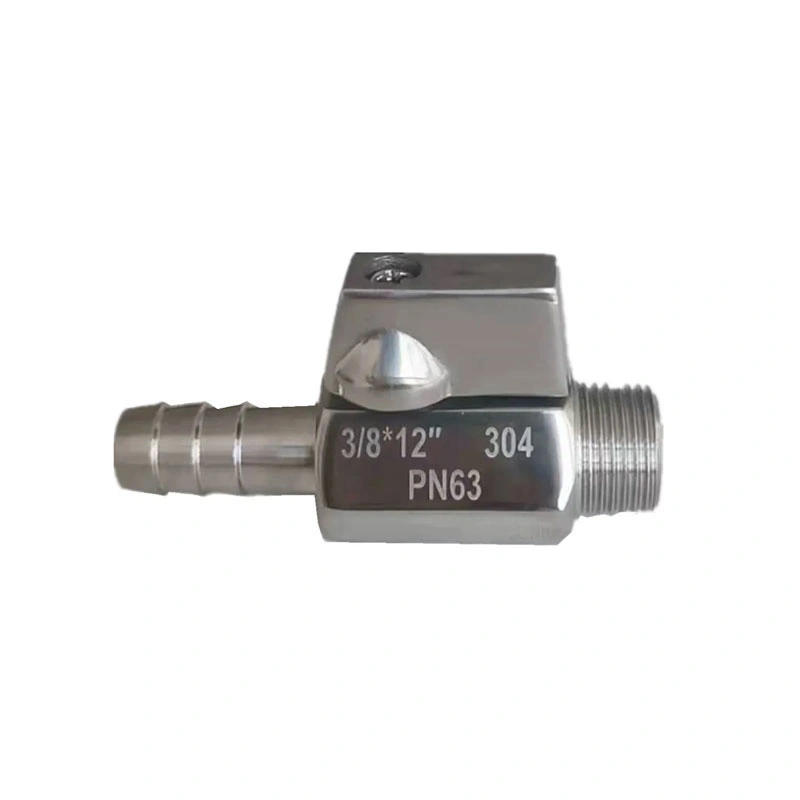

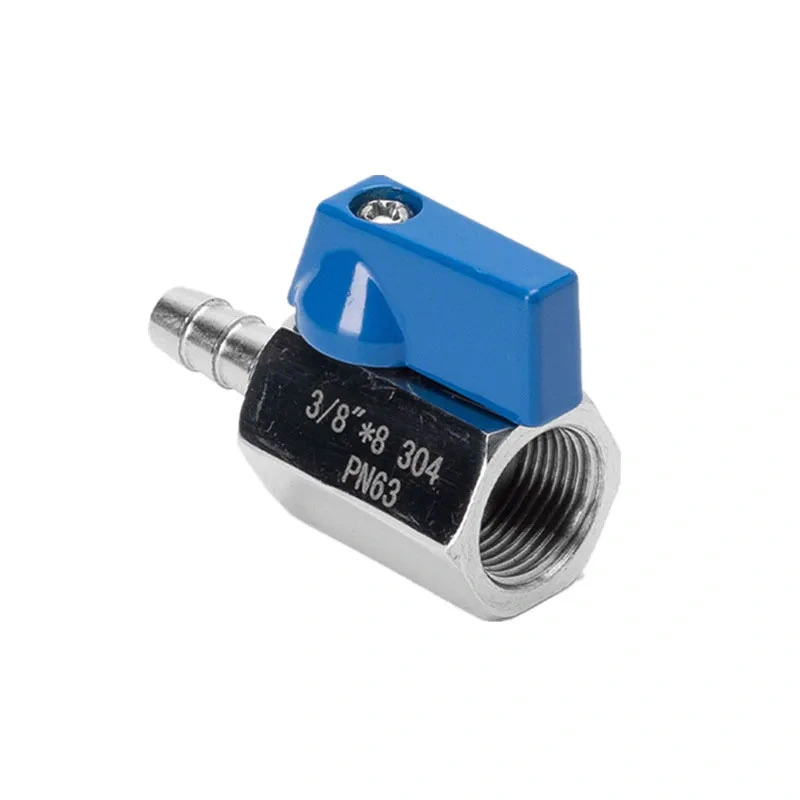

Nerūdijančio plieno sriegiuotos nipelio žarnos mini rutulinis vožtuvas

Kompaktiškoms skysčių linijoms dažnai reikalingas vožtuvas, galintis sujungti srieginius vamzdžius ir lanksčias žarnas ribotoje montavimo vietoje. Nerūdijančio plieno srieginės nipelio žarnos mini rutulinis vožtuvas sujungia srieginį įmovą su žarnos jungtimi viename rinkinyje, užtikrinantį patogų įjungimo / išjungimo valdymą per ketvirčio apsisukimo mechanizmą. Jo kompaktiška konfigūracija tinka įrangai ir vamzdynų išdėstymui, kur erdvė yra ribota.

Pagrindiniai matmenys

Produkto struktūra ir savybės

Srieginis ir žarnos sujungimas

Vožtuvas sujungia srieginę jungtį su žarnos antgaliu viename kompaktiškame mazge. Srieginė pusė gali būti prijungta prie suderinamų NPT arba BSP vamzdynų komponentų, o nipelio pusė skirta tinkamai lanksčiai žarnai ir spaustukui. Prieš montuojant reikia patvirtinti vidinį žarnos skersmenį ir jungties matmenis.

316 nerūdijančio plieno konstrukcija

Vožtuvo korpusas nurodytas kaip ASTM A351 CF8M (316), rutuliui ir kotui naudojamas ASTM A182 F316. Ši nerūdijančio plieno konstrukcija tinka naudoti ten, kur reikalingas medžiagų suderinamumas ir atsparumas korozijai. Tikrasis tinkamumas priklauso nuo darbo terpės, koncentracijos, temperatūros ir kitų eksploatavimo sąlygų.

Ketvirčio išjungimas

Rutulinis mechanizmas užtikrina ketvirčio apsisukimo atidarymą ir uždarymą. Rankenos padėtis rodo vožtuvo veikimo būseną, todėl vožtuvą galima naudoti tiesioginiam įjungimui/išjungimui kompaktiškose skysčių sistemose. Šis vožtuvas skirtas uždarymui, o ne tiksliam srauto reguliavimui.

RPTFE sėdynė

Standartinė sėdynė yra RPTFE (PTFE+15%fv). Prieš pasirenkant sėdynės medžiagą reikia patikrinti proceso terpę ir darbo temperatūrą. Gali būti svarstomi įvairūs medžiagų deriniai, kai reikalingas specifinis cheminis arba temperatūros suderinamumas.

Sriegio ir žarnos jungties pasirinkimas

NPT ir BSP yra skirtingi siūlų standartai ir neturėtų būti laikomi pakeičiamais. Vožtuvo sriegis turi atitikti jungiamąją jungtį arba vamzdyno jungtį. Prijungdami žarnos antgalį, pasirinkite žarną su suderinamu vidiniu skersmeniu ir naudokite atitinkamą spaustuką arba sujungimo būdą pagal darbo sąlygas.

Jei įranga yra ribota, prieš montuodami patikrinkite bendrus vožtuvo matmenis ir rankenos tarpą. Žarna taip pat turi būti nutiesta be pernelyg didelio lenkimo, sukimosi ar išorinės vožtuvo jungties apkrovos.

Taikymo scenarijai

Nerūdijančio plieno sriegiuotas nipelio žarnos mini rutulinis vožtuvas tinka kompaktiškoms skysčių linijoms, kur reikalingas žarnos prijungimas ir rankinis uždarymas. Įprastos programos apima:

Žarnos vandens tiekimo ir drenažo linijos

Suslėgto oro ir pneumatinė įranga

Filtravimo, aušinimo ir valymo įranga

Siurblio jungtys ir išleidimo angos

Mėginių ėmimo ir laboratorinė įranga

Laistymo ir purškimo sistemos

Lengvoji pramoninė skysčių tvarkymo įranga

Montavimas ir priežiūra

Prieš montuodami patikrinkite vožtuvo dydį, NPT arba BSP sriegio tipą, žarnos jungties dydį, darbinį slėgį ir temperatūrą. Nuvalykite sujungimo jungtis ir įsitikinkite, kad sandarinimo paviršiuose nėra nešvarumų ar pašalinių dalelių. Srieginės jungtys turi būti priveržtos tinkamu būdu, nenaudojant pernelyg didelės jėgos vožtuvo korpusui.

Sumontavę patikrinkite žarnos jungtį ir srieginę jungtį sistemos paleidimo metu. Norėdami patvirtinti sklandų judėjimą, naudokite rankeną per visą ketvirčio apsisukimų diapazoną. Prieš techninę priežiūrą atjunkite vožtuvą nuo slėgio šaltinio ir iš prijungtos linijos atleiskite likutinį slėgį.

Slėgio ir temperatūros svarstymai

Nurodytas maksimalus slėgis yra 285 PSI, o nurodytas temperatūros diapazonas yra -25 ℃ ~ 150 ℃. Į šias vertes reikia atsižvelgti kartu su vožtuvo dydžiu, darbine terpe ir taikomu slėgio ir temperatūros įvertinimu. Prieš įrengiant vožtuvą sistemoje, turi būti patvirtintos tikrosios veikimo sąlygos.

Techninė dokumentacija

Gaminio brėžiniai ir techninės specifikacijos gali būti pateikiami matmenų patvirtinimui ir projekto parinkimui. Informacija apie medžiagą, patikrinimo įrašai ir kiti taikomi gaminio dokumentai taip pat gali būti sutvarkyti pagal vožtuvo konfigūraciją ir užsakymo reikalavimus.

DUK

1 klausimas: kam naudojamas nerūdijančio plieno sriegiuotas nipelio žarnos mini rutulinis vožtuvas?

A Nerūdijančio plieno sriegiuotos nipelio žarnos mini rutulinis vožtuvasnaudojamas rankiniam įjungimo/išjungimo valdymui kompaktiškose skysčių sistemose, kuriose srieginis vamzdynas sujungiamas su lanksčia žarnos jungtimi. Jis gali būti naudojamas su suderinamu vandeniu, oru, alyva ir kitomis terpėmis nurodytomis veikimo ribomis.

2 klausimas: ar vožtuvą galima prijungti tiesiai prie lanksčios žarnos?

Spenelio pusė skirta prijungti prie suderinamos žarnos, naudojant atitinkamą žarnos jungtį ir spaustukų išdėstymą. Žarnos dydis, vidinis skersmuo ir prijungimo būdas turi būti suderinti su vožtuvo matmenimis ir veikimo sąlygomis.

3 klausimas: ar yra NPT ir BSP versijos?

Taip. Išvardinti sriegio standartai yra NPT ir BSP. Užsakant reikia nurodyti reikiamą sriegio tipą, kad jis atitiktų sujungimo vamzdį, armatūrą ar įrangos jungtį.

4 klausimas: ar šis vožtuvas tinka suspausto oro sistemoms?

Taip, galima naudoti suderinamus suslėgto oro įrenginius nurodytose slėgio ir temperatūros ribose. Vožtuvo dydis, prijungimo būdas ir sandarinimo medžiagos turi būti patikrintos pagal faktinius pneumatinės sistemos reikalavimus.

5 klausimas: kokia medžiaga naudojama vožtuvo korpusui?

Standartinė korpuso medžiaga yra ASTM A351 CF8M (316). Rutulys ir kotas yra ASTM A182 F316, o sėdynė yra RPTFE (PTFE+15%fv). Kitos medžiagos yra prieinamos pagal pageidavimą.

6 klausimas: ar galiu paprašyti piešinio prieš pateikdamas užsakymą?

Taip. Prieš gamybą galima pateikti matmenų brėžinius ir technines specifikacijas, kad būtų patvirtintas vožtuvo dydis, sriegio tipas, žarnos jungtis ir montavimo matmenys.

7 klausimas: kokios informacijos reikia norint pasirinkti vožtuvą?

Pateikite reikiamą dydį, NPT arba BSP sriegio standartą, žarnos dydį, darbinę terpę, slėgį, temperatūrą ir montavimo reikalavimus. Ši informacija padeda patvirtinti tinkamą vožtuvo konfigūraciją.
