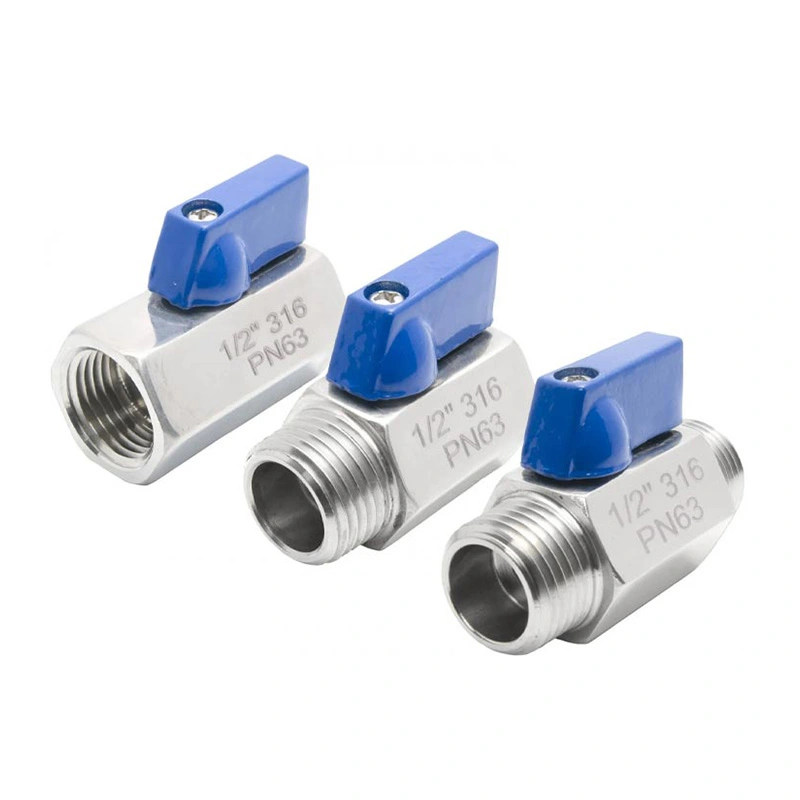

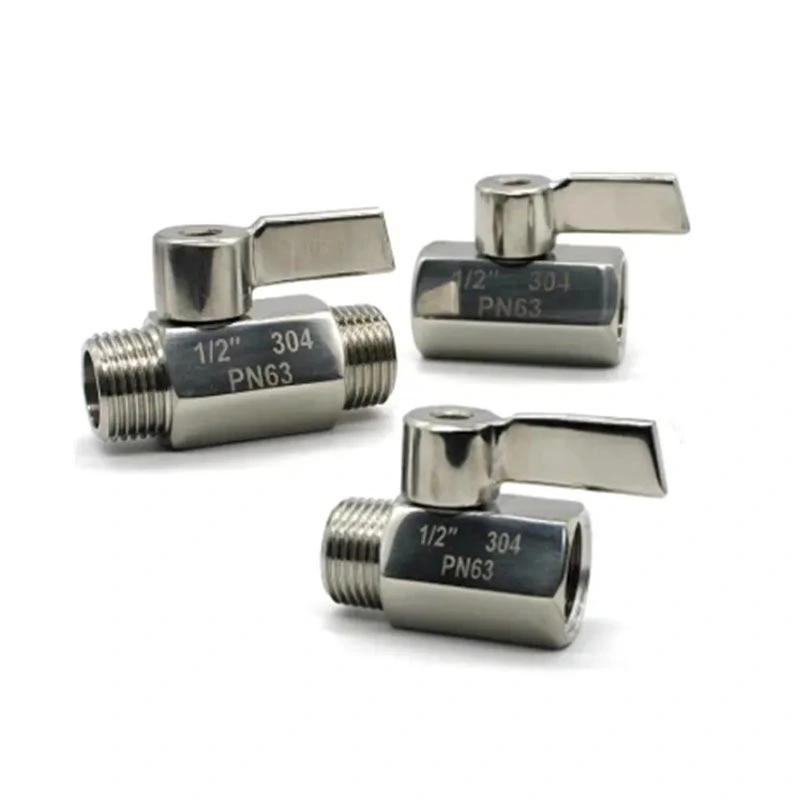

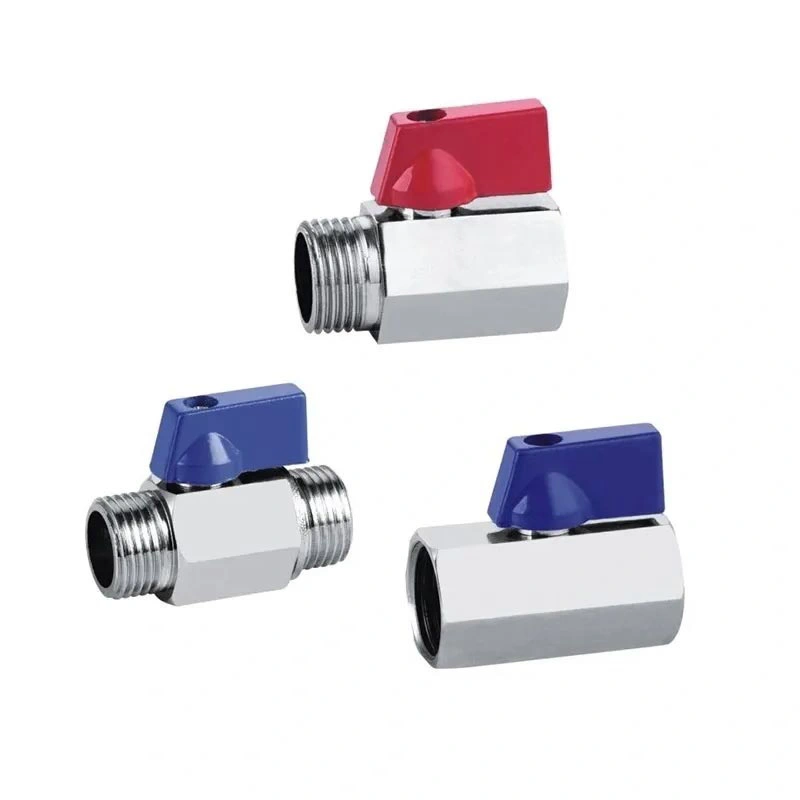

Nerūdijančio plieno mini rutulinis vožtuvas

Nerūdijančio plieno mini rutulinis vožtuvas skirtas kompaktiškiems vamzdynams ir įrangai, kur erdvė yra ribota, tačiau reikalingas ketvirčio apsisukimo uždarymo vožtuvas. Dėl nerūdijančio plieno korpuso, srieginių NPT arba BSP jungčių ir kompaktiškos valdymo rankenos jis tinka mažiems vamzdynų mazgams, instrumentams ir skysčių tvarkymo įrangai. Vožtuvą galima pasirinkti pagal reikiamą slėgį, temperatūrą, terpę ir jungties specifikaciją.

Pagrindiniai matmenys

Produkto struktūra ir savybės

Kompaktiškas ketvirčio apsisukimo veikimas

Vožtuvas naudoja ketvirčio apsisukimo rutulinį mechanizmą įjungimui / išjungimui. Sukant rankeną pasikeičia rutulio padėtis ir atidaromas arba uždaromas srauto kanalas. Šis veikimo būdas tinka tais atvejais, kai vožtuvą reikia naudoti dažnai arba kai reikalinga paprasta uždarymo funkcija.

316 nerūdijančio plieno konstrukcija

Vožtuvo korpusas nurodytas kaip ASTM A351 CF8M (316), rutuliui ir kotui naudojamas ASTM A182 F316. Šis medžiagų derinys suteikia nerūdijančio plieno konstrukciją, skirtą tais atvejais, kai svarbus atsparumas korozijai ir medžiagų suderinamumas. Tikrasis tinkamumas turi būti patikrintas atsižvelgiant į proceso terpę ir veikimo sąlygas.

NPT ir BSP srieginės jungtys

Vožtuvą galima įsigyti su NPT ir BSP srieginėmis jungtimis, kad būtų galima integruoti su suderinamais vamzdynais ir įranga. Sriegio tipą reikia patvirtinti prieš užsakant, nes NPT ir BSP sriegiams naudojami skirtingi sriegio standartai ir jie neturėtų būti laikomi keičiamomis jungtimis.

RPTFE sėdynės konfigūracija

Standartinė sėdynės medžiaga yra RPTFE (PTFE+15%fv). Renkantis sėdynę reikia atsižvelgti į darbo terpę, darbinę temperatūrą ir slėgį. Jei naudojamas agresyvių cheminių medžiagų ar specialių proceso skysčių, medžiagų suderinamumas turi būti patvirtintas prieš pasirenkant vožtuvą.

Atrankos svarstymai

Norint pasirinkti nedidelį rutulinį vožtuvą, reikia daugiau nei suderinti vamzdžio dydį. Reikėtų atsižvelgti į darbo terpę, slėgį, temperatūrą, jungties tipą ir turimą įrengimo erdvę. Prieš montuojant vožtuvo slėgio ir temperatūros ribas reikia patikrinti pagal faktines veikimo sąlygas.

Įrengiant srieginius įrenginius, patikrinkite, ar vamzdynas naudoja NPT arba BSP sriegius. Jei įranga yra ribota, patikrinkite rankenos padėtį ir laisvą tarpą aplink vožtuvą. Lizdas ir sandarinimo medžiagos taip pat turi būti suderinamos su proceso skysčiu, kad būtų išvengta ankstyvo komponentų susidėvėjimo.

Taikymo scenarijai

Nerūdijančio plieno mini rutulinis vožtuvas gali būti naudojamas uždarymui kompaktiškose skysčių sistemose ir įrangoje, kur reikalingas mažesnis vožtuvo išdėstymas. Įprastos programos apima:

Vandentiekio ir drenažo sistemos

Pneumatinė įranga ir suspausto oro linijos

Prietaisai ir bandymo įranga

Smulki technika ir automatikos įranga

Aušinimo sistemos ir filtravimo įrenginiai

Laboratoriniai ir santechnikos įrengimai

Lengvosios pramoninės skysčių tvarkymo sistemos

Montavimas ir priežiūra

Prieš montuodami patikrinkite vožtuvo dydį, sriegio tipą, slėgio vertę, temperatūros diapazoną ir medžiagų suderinamumą. Nuvalykite vamzdžio sriegius ir pašalinkite pašalines daleles, kurios gali paveikti jungtį arba sandarinimo paviršių. Pasirinktai jungčiai naudokite tinkamą sriegio sandarinimo būdą ir venkite per didelės priveržimo jėgos.

Sumontavę rankeną valdykite per visą ketvirtį apsisukimo diapazoną ir patikrinkite, ar jungtis nėra sandari paleidžiant sistemą. Atliekant techninę priežiūrą, prieš tikrindami arba keisdami vidinius komponentus, atjunkite vožtuvą nuo slėgio šaltinio.

Kokybė ir dokumentacija

Gamybos patikrinimas gali apimti matmenų patikrinimus, medžiagų patikrą, surinkimo patikrinimą ir slėgio arba sandarinimo bandymus pagal taikomus gaminio ir užsakymo reikalavimus. Gaminio brėžiniai ir techninės specifikacijos gali būti pateikiami matmenų patvirtinimui ir projekto parinkimui. Jei reikia, taip pat galima sutvarkyti medžiagų dokumentus ir patikrinimo įrašus.

DUK

1 klausimas: kam naudojamas nerūdijančio plieno mini rutulinis vožtuvas?

A Nerūdijančio plieno mini rutulinis vožtuvasdaugiausia naudojamas skysčių įjungimui/išjungimui kompaktiškuose vamzdynuose, įrangoje ir prietaisų sistemose. Jis tinka suderinamai vandeniui, orui, alyvai ir kitoms pramoninėms terpėms nurodytame slėgio ir temperatūros diapazone.

2 klausimas: kuo skiriasi NPT ir BSP gijos?

NPT ir BSP yra skirtingi sriegių standartai su skirtingais sriegių profiliais ir specifikacijomis. Vožtuvo sriegis turi atitikti jungiamąjį vamzdį arba jungiamąją detalę, todėl prieš užsakant reikia patvirtinti reikiamą sriegio standartą.

3 klausimas: kokios medžiagos naudojamos vožtuvui?

Standartinėje konfigūracijoje naudojamas ASTM A351 CF8M (316) kėbului, ASTM A182 F316 rutuliui ir kotui ir RPTFE (PTFE+15%fv) sėdynei. Kitos medžiagos yra prieinamos pagal pageidavimą.

4 klausimas: kokį slėgį ir temperatūrą gali atlaikyti vožtuvas?

Nurodytas maksimalus slėgis yra 285 PSI, o temperatūros diapazonas -25 ℃ ~ 150 ℃. Faktinės leistinos eksploatavimo sąlygos turi būti patvirtintos pagal vožtuvo dydį, terpę, temperatūrą ir taikomą slėgio ir temperatūros įvertinimą.

5 klausimas: ar galiu paprašyti gaminio brėžinio prieš užsakydamas?

Taip. Gali būti pateikti matmenų brėžiniai ir techninės specifikacijos, patvirtinančios vožtuvo dydį, jungties tipą, montavimo matmenis ir kitus reikalingus parametrus prieš gamybą.

6 klausimas: ar galima patikrinti vožtuvo medžiagą?

Taip. Medžiagos patikrinimas ir susiję tikrinimo dokumentai gali būti sutvarkyti pagal vožtuvo konfigūraciją ir užsakymo reikalavimus. Pateikiant užsakymą turi būti patvirtinta taikoma patikros apimtis.

7 klausimas: ar yra įvairių medžiagų?

Taip. Gali būti svarstomi kiti korpuso, rutulio, stiebo, sėdynės ir sandarinimo medžiagų deriniai esant konkrečioms eksploatavimo sąlygoms, atsižvelgiant į reikiamą slėgį, temperatūrą ir terpės suderinamumą.
