ANSI standartinis flanšinis gaubtinis vožtuvas

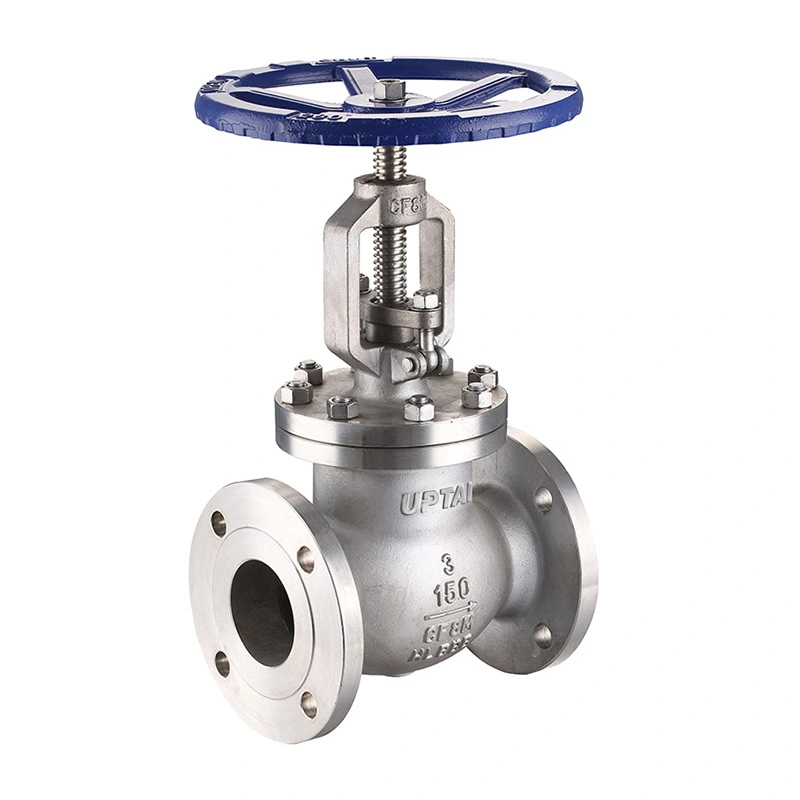

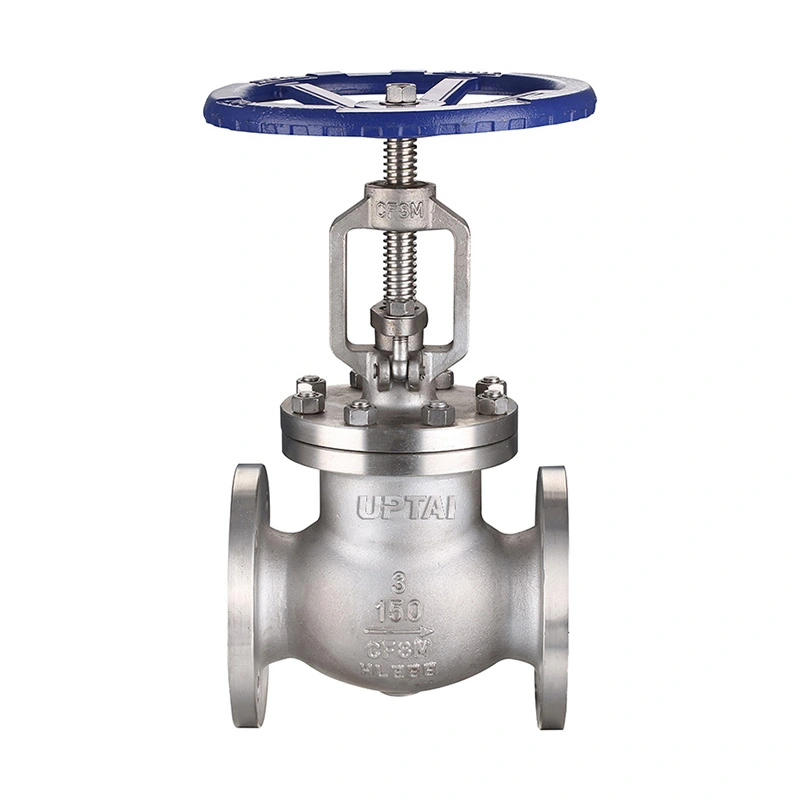

ANSI standartinis flanšinis gaubtinis vožtuvas yra 150 klasės nerūdijančio plieno gaubtinis vožtuvas, skirtas pramoniniams vamzdynams, kur reikalingas srauto reguliavimas ir uždarymas. Jo diskas juda link sėdynės ir tolyn nuo jos, kad pakeistų srauto plotą, todėl vožtuvas tinka naudoti, kai reikia labiau kontroliuojamo srauto reguliavimo nei paprastas izoliacinis vožtuvas.

„Shangtai“ tiekia šį vožtuvą su RF suderinamais flanšiniais galais ir valdikliu. Galima konfigūracija apima CF8/CF8M korpuso ir disko medžiagas, F304/F316 kotus ir išvardytas sėdynės parinktis. Vožtuvas yra nuo 2" iki 18" pramoniniams vamzdynams ir technologinei įrangai.

Pagrindiniai matmenys

Vožtuvų dizainas

Diskas ir sėdynė

Diskas juda išilgai vožtuvo ašies ir užsidaro prie lizdo, kad sustabdytų srautą. Disko pakėlimas padidina srauto kanalą, o nuleidus sumažina arba uždaro kanalą. Šis linijinis judėjimas leidžia vožtuvą naudoti tiek droseliui, tiek uždarymui.

Nerūdijančio plieno medžiagos

Korpusas ir diskas yra ASTM A351 CF8 arba CF8M. Koto variantai apima ASTM A182 F304 ir F316. Nurodytos sėdynės medžiagos yra ASTM A182 F304 ir ASTM A351 CF8M su Stellite 6. Pasirinktas medžiagų derinys turi atitikti proceso terpę ir darbo temperatūrą.

Rankinio rato veikimas

Rankinis ratas leidžia rankiniu būdu valdyti disko padėtį. Vožtuvą galima atidaryti, uždaryti arba nustatyti į tarpinę padėtį pagal proceso reikalavimus. Jei rankratį sunku valdyti, vožtuvo negalima spausti jėga.

Flanšinė jungtis

Vožtuvui naudojami su RF suderinami flanšiniai galai, skirti prijungti prie atitinkamų vamzdynų flanšų. Nurodytas jungties standartas yra ASME B16.5, o akis į akį matmenys atitinka išvardytus ASME B16.10 reikalavimus.

Flanšinis montavimas leidžia nuimti vožtuvą iš dujotiekio nepjaunant vamzdžio. Prieš montuodami patikrinkite flanšo dydį, slėgio klasę, tarpiklį, varžtus ir akis į akį matmenis. Vamzdynas turi būti tinkamai išlygintas, kad vožtuvui nebūtų taikoma per didelė mechaninė apkrova.

Slėgis ir temperatūra

Vožtuvas nurodytas kaip CL150, kurio maksimalus darbinis slėgis yra 285 PSI. Slėgio ir temperatūros įvertinimas priklauso nuo medžiagos ir darbinės temperatūros, todėl renkantis vožtuvą reikia atsižvelgti į faktines eksploatavimo sąlygas.

Nurodytas temperatūros diapazonas yra nuo -29°C iki +120°C. Lizdas ir kiti sandarinimo komponentai yra ypač svarbūs, kai vožtuvas naudojamas netoli temperatūros ribų.

Garo, karšto vandens, alyvos, dujų ir chemijos paslaugų atveju terpės temperatūra, slėgis ir medžiagų suderinamumas turi būti patikrintas pagal pasirinktą vožtuvo konfigūraciją.

NACE paslauga

Į specifikaciją įtrauktas NACE MR0175 / ISO 15156. Jei vožtuvas skirtas rūgščių paslaugų teikimui, medžiagų klasės ir taikomi NACE reikalavimai turi atitikti faktines eksploatavimo sąlygas.

Tokioms reikmėms projekto specifikacijoje taip pat gali būti nustatyti medžiagų būklės, kietumo, tikrinimo ir patvirtinamųjų dokumentų reikalavimai.

Programos

Garo ir komunalinių paslaugų linijos:Naudojamas srautui reguliuoti ir išjungti suderinamuose garo, kondensato ir komunaliniuose vamzdynuose.

Nafta ir dujos:Naudojamas proceso ir komunalinių paslaugų linijose, kur reikalingas rankinis srauto valdymas arba izoliavimas.

Naftos chemijos sistemos:Tinka suderinamiems alyvai, dujoms ir technologiniams skysčiams, kai reikalingas droselis arba uždarymas.

Vandens valymas:Naudojamas technologiniuose ir komunaliniuose vamzdynuose suderinamoms vandens ir skystoms terpėms valdyti.

Energijos gamyba:Taikoma pasirinktiems pagalbiniams ir komunaliniams vamzdynams nurodytame slėgio ir temperatūros diapazone.

Bendrieji pramoniniai vamzdynai:Naudojamas proceso įrangoje, siurblių sistemose ir kituose vamzdynuose, kuriems reikia rankinio srauto reguliavimo.

Pasirinkimas ir montavimas

Vožtuvo pasirinkimas prasideda nuo vamzdžio dydžio, slėgio klasės, terpės, darbinio slėgio ir temperatūros. Tada pagal eksploatavimo sąlygas parenkamos kėbulo, disko, koto ir sėdynės medžiagos.

Pakeitimo atveju prieš užsakant esamą vožtuvo dydį, flanšo matmenis, ilgį ir veikimo išdėstymą reikia palyginti su nauju vožtuvu.

Montuodami laikykite flanšo paviršius švarius ir naudokite nurodytą tarpiklį ir varžtus. Sumontavę vožtuvą, patikrinkite rankinio rato veikimą ir įsitikinkite, kad diskas gali judėti per visą diapazoną be neįprasto pasipriešinimo.

Testavimas ir apžiūra

Medžiagos patikrinimas

Kėbulo ir apdailos medžiagos tikrinamos pagal nurodytas klases ir užsakymo informaciją. Esant poreikiui, galima pateikti medžiagų įrašus.

Matmenų patikrinimas

Tiesioginiai matmenys, flanšo matmenys ir kiti pagrindiniai apdirbimo matmenys tikrinami pagal taikomą gaminio specifikaciją.

Slėgio ir sėdynės bandymas

Korpuso ir sėdynės bandymai atliekami pagal nurodytus tikrinimo reikalavimus. Bandymų rezultatai ir priėmimo kriterijai gali būti dokumentuojami pagal užsakymo reikalavimus.

Galutinė apžiūra

Prieš išsiuntimą patikrinama vožtuvo korpuso būklė, flanšo paviršiai, rankinio rato veikimas, identifikavimo ženklai ir bendras surinkimas.

Pakuotė

Flanšų paviršiai ir kiti jungiamieji paviršiai yra apsaugoti prieš pakuojant. Vožtuvas supakuotas pagal jo dydį ir transportavimo būdą, kad būtų sumažinta smūgio ir užteršimo rizika transportavimo metu.

Eksporto pakuotėse gali būti kartoninės dėžutės, apsauginės medžiagos ir faneros dėklai pagal vožtuvo matmenis ir transportavimo reikalavimus. Prekės ženklinimas ir siuntimo dokumentai gali būti rengiami pagal užsakymą.

DUK

1 klausimas: kam naudojamas ANSI standartinis flanšinis gaubtinis vožtuvas?

ANSI standartinis flanšinis gaubtinis vožtuvas naudojamas suderinamiems skysčiams pramoniniuose vamzdynuose reguliuoti ir išjungti. Disko ir sėdynės konstrukcija leidžia reguliuoti srauto kanalą veikimo metu, todėl jis tinka naudoti, kai reikalingas srauto valdymas.

2 klausimas: kuo skiriasi rutulinis vožtuvas ir sklendės?

Rutuliniame vožtuve naudojamas diskas, kuris juda sėdynės link ir dažniausiai naudojamas droseliui ir srautui reguliuoti. Užtvarų vožtuvas atitraukia vartus nuo srauto kelio ir paprastai naudojamas izoliacijai, o ne nuolatiniam droseliui.

3 klausimas: kodėl šiame vožtuve naudojami flanšiniai galai?

Flanšiniai galai užtikrina varžtų jungtį su dujotiekiu ir leidžia nuimti vožtuvą techninei priežiūrai nenupjaunant vamzdžio. Jie dažniausiai naudojami pramoninėse vamzdynų sistemose, kur reikalingi standartiniai flanšo matmenys.

4 klausimas: kokios medžiagos yra?

Išvardinta konfigūracija apima CF8/CF8M kėbului ir diskui, F304/F316 kotui ir nurodytas sėdynės medžiagų parinktis. Pagal darbo terpę ir temperatūrą galima atsižvelgti į kitas medžiagas.

5 klausimas: ar vožtuvas gali būti naudojamas garams?

Taip, jei slėgis, temperatūra ir medžiagos konfigūracija neviršija nurodytų veikimo ribų. Sėdynė ir sandarinimo medžiagos turi būti patikrintos dėl tikrosios garo sąlygos.

6 klausimas: kokios informacijos reikia norint pasirinkti tinkamą vožtuvą?

Svarbi informacija apima vamzdžio dydį, slėgio klasę, flanšo standartą, terpę, darbinį slėgį, temperatūrą, medžiagų reikalavimus ir visus NACE arba konkrečiam projektui taikomus reikalavimus.

7 klausimas: kaip reikia prižiūrėti vožtuvą?

Reguliarios priežiūros metu patikrinkite rankratį, kotą, pakavimo sritį, flanšinę jungtį ir sandarinimo būklę. Jei atsiranda nuotėkis arba nenormalus veikimo pasipriešinimas, prieš tikrindami dujotiekį izoliuokite ir pašalinkite slėgį.
