150 klasės kaltinis nerūdijančio plieno flanšinis gaubtinis vožtuvas

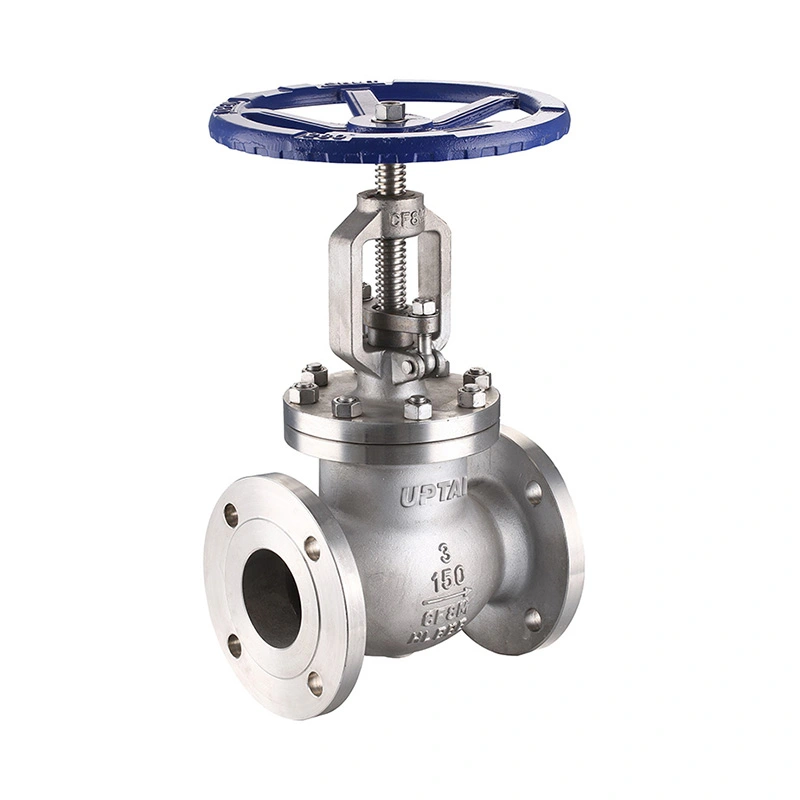

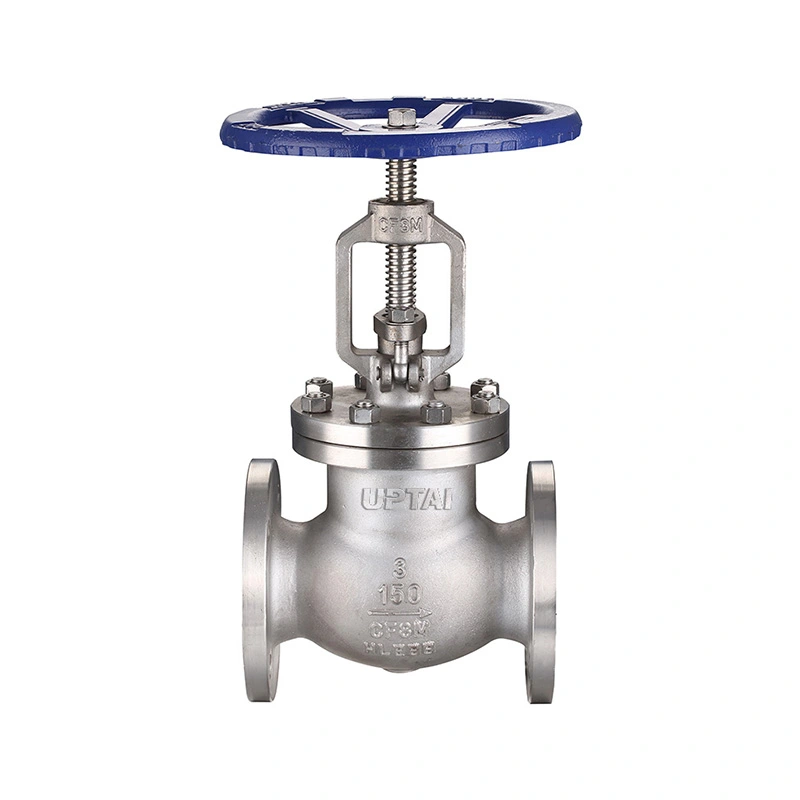

150 klasės kaltinis nerūdijančio plieno flanšinis gaubtinis vožtuvas yra kaltinis nerūdijančio plieno rutulinis vožtuvas, skirtas pramoniniams vamzdynams ir proceso įrangai. Jis naudoja linijinį judantį diską uždarymui ir srauto reguliavimui, su RF suderinamais flanšiniais galais ir rankračiu. Vožtuvas yra nuo 1/2" iki 2" dydžių su F304 ir F316 medžiagų pasirinkimais.

Kaltinio korpuso, disko, koto ir sėdynės medžiagas galima pasirinkti pagal darbo terpę, slėgį ir temperatūrą. Vožtuvo specifikacija taip pat apima NACE MR0175 / ISO 15156 taikomų eksploatavimo sąlygų reikalavimus.

Pagrindiniai matmenys

Statybos ir aptarnavimo sąlygos

Vožtuvo korpusas pagamintas iš ASTM A182 F304 arba F316 kalto nerūdijančio plieno. Diskas juda išilgai vožtuvo ašies ir užsidaro prie sėdynės. Sukant rankratį pakeičiama disko padėtis, todėl vožtuvą galima naudoti uždarant arba reguliuojant srautą.

Diskas yra ASTM A182 F304 arba ASTM A182 F316 su STL#6 parinktimi, kaip nurodyta specifikacijoje. Kotas ir sėdynė yra F304 arba F316. Renkantis medžiagą reikia atsižvelgti į proceso skystį, koncentraciją, darbo temperatūrą ir korozijos sąlygas.

Vožtuvas yra įvertintas CL150, o nurodytas didžiausias darbinis slėgis yra 285 PSI. Nurodytas temperatūros diapazonas yra -29 ℃ + 425 ℃. Tikrasis leistinas slėgis turi būti patikrintas pagal taikomą slėgio ir temperatūros įvertinimą darbinėje temperatūroje.

Flanšinis sujungimas ir pritaikymas

150 klasės kaltinis nerūdijančio plieno flanšinis gaubtinis vožtuvas naudoja su RF suderinamus flanšinius galus su ASME B16.5, nurodytu jungties standartu. Flanšinė jungtis leidžia vožtuvą pritvirtinti varžtais prie atitinkamo vamzdyno flanšo ir nuimti, kai reikia patikrinti ar prižiūrėti.

Prieš montuodami patikrinkite flanšo dydį, slėgio klasę, tarpiklį, varžtus ir akis į akį matmenis. Dujotiekis turi būti tinkamai išlygintas, kad būtų išvengta pernelyg didelės mechaninės vožtuvo jungties apkrovos.

Vožtuvas gali būti naudojamas naftos ir dujų, naftos chemijos, chemijos perdirbimo, pramoninių komunalinių paslaugų ir kitose vamzdynų sistemose, kur reikalinga nerūdijančio plieno konstrukcija ir rankinis srauto valdymas. Tinkamos terpės gali būti vanduo, garai, oras, alyva ir suderinami proceso skysčiai nurodytoje slėgio, temperatūros ir medžiagų ribose.

Dėl vidinio srauto trajektorijos rutuliniai vožtuvai paprastai turi didesnį slėgio kritimą nei tiesioginiai izoliaciniai vožtuvai. Jei vožtuvas bus naudojamas nuolatiniam srauto reguliavimui, nustatant dydį reikia atsižvelgti į reikiamą srautą, slėgio kritimą ir veikimo dažnį.

Atranka, testavimas ir DUK

Užsakydami nurodykite vožtuvo dydį, slėgio klasę, flanšo standartą, terpę, darbinį slėgį, temperatūrą, korpuso ir apdailos medžiagas, kiekį ir visus specialius tikrinimo ar dokumentacijos reikalavimus. Keičiant konfigūraciją, galima naudoti esamus vožtuvo brėžinius, informaciją apie vardinę lentelę arba tiesioginius matmenis.

Specifikacijoje išvardyti API 602 projektavimui ir gamybai, ASME B16.10 matmenims, ASME B16.34 slėgio ir temperatūros įvertinimams ir API 598 bandymams ir tikrinimui. Patikrinimas gali apimti medžiagų patikrinimą, matmenų patikrinimą, korpuso bandymą, sėdynės sandarumo bandymą ir galutinę eksploatavimo patikrą pagal taikomus reikalavimus.

„Shangtai“ gamina pramoninius vožtuvus Vendžou mieste, Džedziange, Kinijoje. Gamyba apima apdirbimą, surinkimą, bandymą ir tikrinimą, gaminio dokumentacija pateikiama pagal užsakymo reikalavimus.
