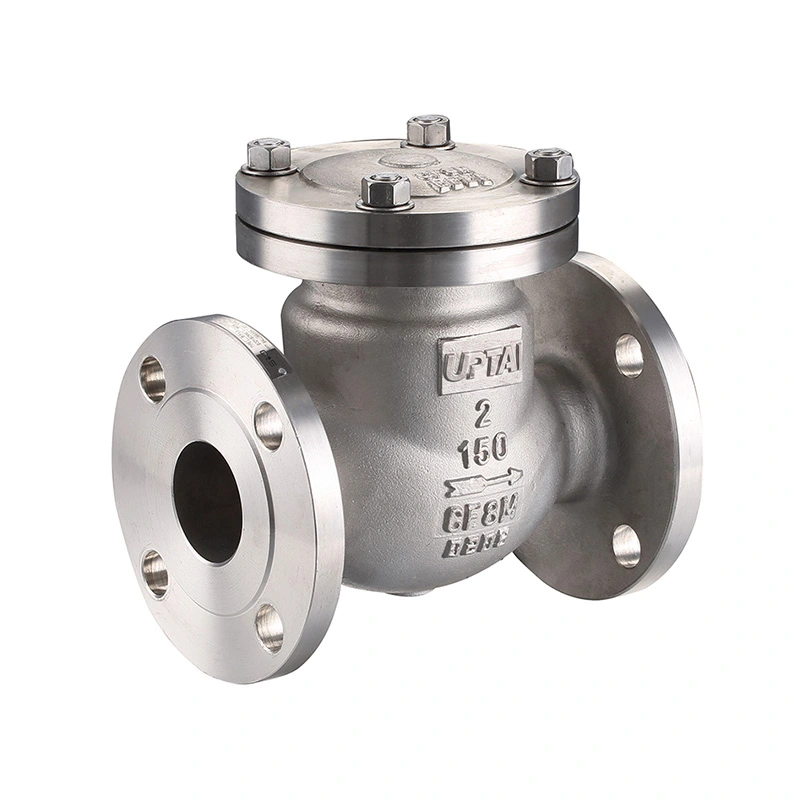

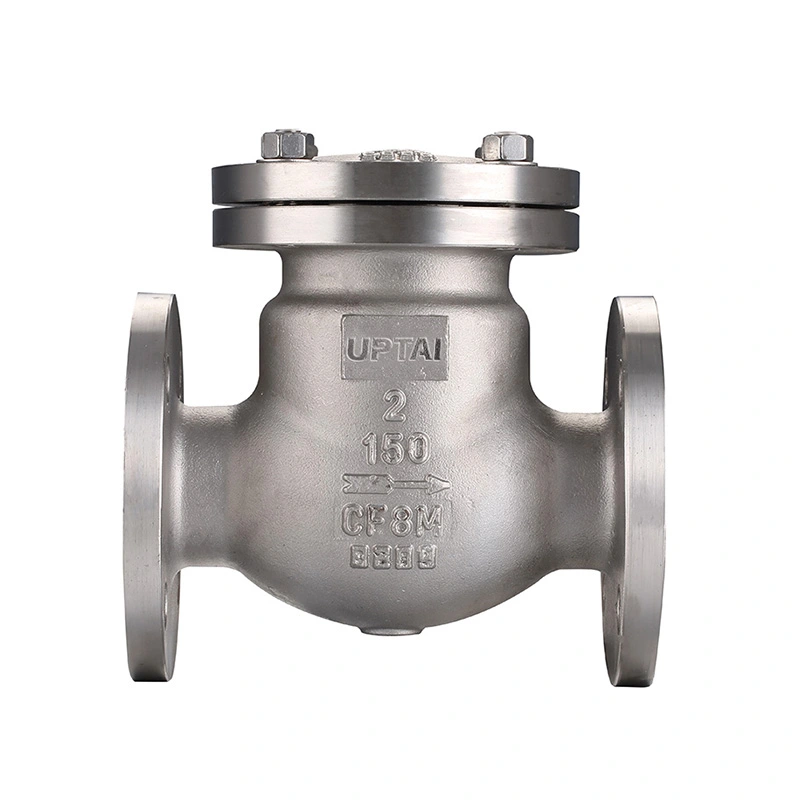

Sukamasis atbulinis vožtuvas ANSI 150 klasė

Swing Valve ANSI Class 150 yra atbulinis vožtuvas su atlenkiamu disku, skirtas srauto krypčiai valdyti pramoniniuose vamzdynuose. Diskas juda kartu su proceso srautu ir užsidaro, kai srautas krenta arba pasisuka. Normaliam darbui nereikia jokios išorinės pavaros.

Šis vožtuvas yra suderinamas su vandeniu, garais, nafta, dujomis, jūros vandeniu ir pramoniniais skysčiais. Nurodytoje konfigūracijoje kėbului ir diskui naudojamas CF8M nerūdijantis plienas, o sėdynei – F316. Vožtuvo pasirinkimas turėtų būti pagrįstas faktine terpe, slėgiu, temperatūra, vamzdžio dydžiu ir įrengimo išdėstymu.

Pagrindiniai matmenys

Vožtuvų konstrukcija

Vožtuvą daugiausia sudaro korpusas, atlenkiamas diskas, sėdynė, vyrių mechanizmas ir sandarinimo komponentai. Diskas yra sumontuotas korpuso viduje ir veikimo metu sukasi aplink savo vyrį. Šis išdėstymas leidžia vožtuvui atsidaryti srautu į priekį ir grįžti link lizdo, kai pasikeičia srauto sąlygos.

Šarnyrinis diskas

Diskas nutolsta nuo lizdo, kai terpė teka pro vožtuvą. Kai srautas į priekį mažėja, diskas juda atgal link uždarytos padėties. Disko judėjimui įtakos turi srauto greitis, montavimo padėtis ir vidinė vožtuvo geometrija.

Sėdynė ir sandarinimo paviršius

Sėdynės medžiaga yra ASTM A182 F316. Lizdas ir disko sandarinimo paviršiai sudaro uždarymo sąsają, kai vožtuvas užsidaro. Jų būklę reikia patikrinti atliekant techninę priežiūrą, jei pastebimas nuotėkis arba nenormalus uždarymas.

Srauto kryptis ir montavimas

Vožtuvas turi būti montuojamas pagal srauto kryptį, pažymėtą ant korpuso. Prieš montuodami patikrinkite rodyklę, jungties matmenis ir laisvą tarpą aplink vožtuvą. Diskas turi turėti pakankamai vietos, kad galėtų judėti per savo veikimo diapazoną nesiliesdamas su aplinkiniais vamzdžiais ar įranga.

Horizontalus montavimas

Horizontalus montavimas dažniausiai naudojamas siūbuojantiems atbuliniams vožtuvams. Vožtuvas turi būti pastatytas taip, kad diskas galėtų laisvai judėti ir grįžti į lizdą, kai srautas į priekį mažėja.

Vertikalus montavimas

Vertikalus montavimas priklauso nuo vožtuvo konstrukcijos ir srauto krypties. Įrengimas turi leisti diską tinkamai užsidaryti esant tikroms srauto sąlygoms. Prieš montuojant turi būti patvirtintas konkretus modelis ir vamzdyno išdėstymas.

Dujotiekio sujungimas

Išvardinta jungties specifikacija apima NPT ir BSP sriegius. Jungiamasis vamzdis arba jungiamoji detalė turi atitikti atitinkamą sriegio specifikaciją. Montuodami venkite per didelės priveržimo jėgos, kuri gali pažeisti vožtuvo korpusą arba srieginę jungtį.

Srauto ir slėgio charakteristikos

Kai vožtuvas atidarytas, diskas pasislenka nuo srauto kanalo. Slėgio kritimas per vožtuvą priklauso nuo jo dydžio, vidinio praėjimo, srauto greičio ir terpės savybių. Didelio srauto sistemose vožtuvo dydis turėtų būti parenkamas pagal reikiamą srautą, o ne tik vamzdžio dydį.

Nurodyta slėgio klasė yra CL150, maksimalus slėgis 285 PSI. Leistinas darbinis slėgis gali skirtis priklausomai nuo temperatūros ir medžiagos, todėl darbinis slėgis ir temperatūra turi būti tikrinami kartu su taikomu slėgio ir temperatūros įvertinimu.

Siurblio išleidimo linijose ir kitose sistemose, kuriose srauto sąlygos keičiasi, vožtuvo atsakas turėtų būti laikomas bendro dujotiekio projekto dalimi. Staigūs srauto pokyčiai gali turėti įtakos disko judėjimui ir sistemos slėgiui.

Vandens plaktuko svarstymai

Vandens plaktukas gali atsirasti, kai skystis sustoja arba greitai keičia kryptį. Atbulinis vožtuvas gali prisidėti prie slėgio padidėjimo, jei diskas užsidaro, kol vamzdynu vis dar juda didelis srautas.

Slėgio padidėjimo sunkumas priklauso nuo tokių veiksnių kaip srauto greitis, vamzdžio ilgis, skysčio savybės, vožtuvo uždarymo charakteristikos ir siurblio veikimas. Jei vandens plaktukas kelia susirūpinimą, atbulinis vožtuvas ir visa vamzdynų sistema turėtų būti vertinami kartu.

Sistemoms, kurioms reikalingas labiau kontroliuojamas disko judėjimas, gali būti svarstomos lėto uždarymo, slopinimo arba atsvaros konfigūracijos. Tinkama konstrukcija priklauso nuo faktinių dujotiekio sąlygų ir projekto reikalavimų.

Medžiagos ir aptarnavimo sąlygos

Nurodytos korpuso ir disko medžiagos yra ASTM A351 CF8M (316), o sėdynė yra ASTM A182 F316. Šios medžiagos tinka daugeliui pramoninių pritaikymų, kur nerūdijantis plienas yra suderinamas su proceso terpe.

Medžiagų suderinamumas turi būti patikrintas pagal faktinę skysčio sudėtį, koncentraciją, temperatūrą ir slėgį. Jūros vandens ir cheminių medžiagų priežiūrai gali prireikti papildomai atsižvelgti į chlorido poveikį ir korozijos sąlygas.

Pagal pageidavimą galimi ir kiti medžiagų variantai. Specialioms reikmėms prieš gaminant reikia patvirtinti reikiamas korpuso, disko ir sėdynės medžiagas.

Tipinės programos

Siurblio išleidimo vamzdžiai:Naudojamas už siurblių, siekiant apriboti atvirkštinį srautą, kai siurblys sustoja arba pasikeičia darbo sąlygos.

Vandens valymas:Naudojamas suderinamose vandens ir proceso linijose, kur reikalingas automatinis vienpusis srauto valdymas.

Naftos chemijos vamzdynai:Naudojamas su suderinama alyva, dujomis ir proceso skysčiais nurodytoje slėgio, temperatūros ir medžiagų ribose.

Maitinimo ir komunalinės sistemos:Tinka pasirinktoms vandens, komunalinių paslaugų ir technologinėms linijoms, kuriose reikia reguliuoti atvirkštinį srautą.

Jūros vandens sistemos:Galima apsvarstyti nerūdijančio plieno konfigūracijas, kai medžiaga tinka tikrosioms jūros vandens sąlygoms.

Bendrieji pramoniniai vamzdynai:Naudojama įrangoje ir technologinėse linijose, kur reikalinga savaime valdoma negrąžinimo funkcija.

Pasirinkimo vadovas

Norėdami pateikti pasiūlymą ir techninę apžvalgą, pateikite vardinį dydį, slėgio įvertinimą, jungties tipą, montavimo kryptį, terpę, darbinį slėgį, temperatūrą ir medžiagų reikalavimus. Taip pat turėtų būti nurodytos specialios eksploatavimo sąlygos, pvz., jūros vanduo, ėsdinančios medžiagos arba vandens plaktukas.

Testavimas ir apžiūra

Nurodytas dizaino ir gamybos standartas yra ASME B16.34, o API 598 yra įtrauktas į testavimą ir patikrinimą. Taikoma tikrinimo procedūra gali apimti vožtuvo korpusą, sandarinimo sritis, matmenis ir slėgio charakteristikas.

Shell testas

Korpuso bandymas patikrina surinkto vožtuvo slėgio ribą nurodytomis bandymo sąlygomis. Bandymo slėgis ir laikymo laikas turi atitikti taikomus tikrinimo reikalavimus.

Sėdynės sandarumo testas

Atliekant lizdo bandymą patikrinama, ar uždarytas vožtuvas atitinka nurodytus nuotėkio priėmimo kriterijus. Bandymo sąlygos priklauso nuo taikomo standarto ir vožtuvo specifikacijos.

Galutinė apžiūra

Galutinė patikra gali apimti matmenų patikrinimą, jungties patikrinimą, paviršiaus būklę, identifikavimo ženklus ir veikimo judėjimą. Reikalingi patikrinimo įrašai arba medžiagos dokumentai gali būti pateikti pagal užsakymo reikalavimus.

Eksploatacija ir priežiūra

Prieš pradėdami eksploatuoti, patikrinkite vožtuvo padėtį, srauto kryptį ir vamzdyno švarą. Dujotiekyje likusios pašalinės dalelės veikimo metu gali paveikti diską arba sandarinimo paviršių.

Techninės priežiūros metu reikia ištirti neįprastą triukšmą, vibraciją, pasikartojantį disko judėjimą arba atvirkštinį srautą. Šios sąlygos gali būti susijusios su srauto greičiu, įrengimu, vožtuvo dydžiu arba operacinės sistemos pakeitimais.

Prieš tikrindami arba atlikdami techninę priežiūrą, dujotiekį izoliuokite ir pašalinkite slėgį. Patikrinkite, ar diskas, vyrių mechanizmas, sėdynės paviršius ir korpuso jungtis nesusidėvėję, nuosėdos ar nepažeisti. Pakeiskite komponentus, kai jų būklė nebeatitinka taikomų priežiūros reikalavimų.

DUK

1 klausimas: kas yra ANSI 150 klasės atbulinis vožtuvas?

Pasukamas atbulinis vožtuvas ANSI Class 150 yra atverčiamasis diskinis atbulinis vožtuvas, kurio slėgio klasė yra 150. Jis naudoja proceso srautą, kad atidarytų diską ir užsidaro, kai srautas sumažėja arba pasisuka, todėl tinka automatinei atbulinio srauto prevencijai suderinamuose pramoniniuose vamzdynuose.

2 klausimas: ar pasukamajam atbuliniam vožtuvui reikia pavaros?

Ne. Diskas veikia automatiškai pagal srauto ir slėgio sąlygas vamzdyne. Normaliam atbulinio vožtuvo veikimui nereikia pneumatinės, elektrinės ar hidraulinės pavaros.

3 klausimas: kokios informacijos reikia renkantis atbulinį vožtuvą?

Pagrindinė informacija apima vamzdžio dydį, slėgio klasę, jungties tipą, montavimo kryptį, terpę, darbinį slėgį, temperatūrą, medžiagų reikalavimus ir visus specialius reikalavimus, susijusius su korozija, vandens plaktuku ar patikrinimu.

4 klausimas: ar nerūdijančio plieno konstrukcija gali būti naudojama jūros vandeniui?

Galima svarstyti, ar jis tinkamas naudoti jūros vandeniui, tačiau medžiagų suderinamumas turi būti įvertintas pagal chlorido koncentraciją, temperatūrą, srauto sąlygas ir kitus korozijos veiksnius. Nerūdijančio plieno klasė turi būti patvirtinta prieš pasirenkant.

5 klausimas: kas gali sukelti atvirkštinį srautą sumontavus vožtuvą?

Galimos priežastys yra neteisinga montavimo kryptis, diskas, kuris negali laisvai judėti, pažeisti sandarinimo paviršiai, pašalinės medžiagos vožtuvo viduje, netinkamas dydis arba eksploatavimo sąlygos už numatyto diapazono ribų. Saugiai izoliavus sistemą, reikia patikrinti vožtuvą ir aplinkinius vamzdynus.

6 klausimas: ar vožtuvas gali būti naudojamas aukštos temperatūros terpėms?

Nurodytas temperatūros diapazonas yra nuo -25 ℃ iki 150 ℃. Faktinis naudojimas aukštesnėje temperatūroje turėtų būti patikrintas pagal slėgio ir temperatūros įvertinimą ir korpuso, disko ir sėdynės medžiagų suderinamumą su terpe.

7 klausimas: ar yra kitų medžiagų?

Taip. Pagal pageidavimą galimos ir kitos medžiagų konfigūracijos. Reikalinga medžiaga turi būti nurodyta pagal terpę, slėgį, temperatūrą, korozijos sąlygas ir taikomus projekto reikalavimus.
