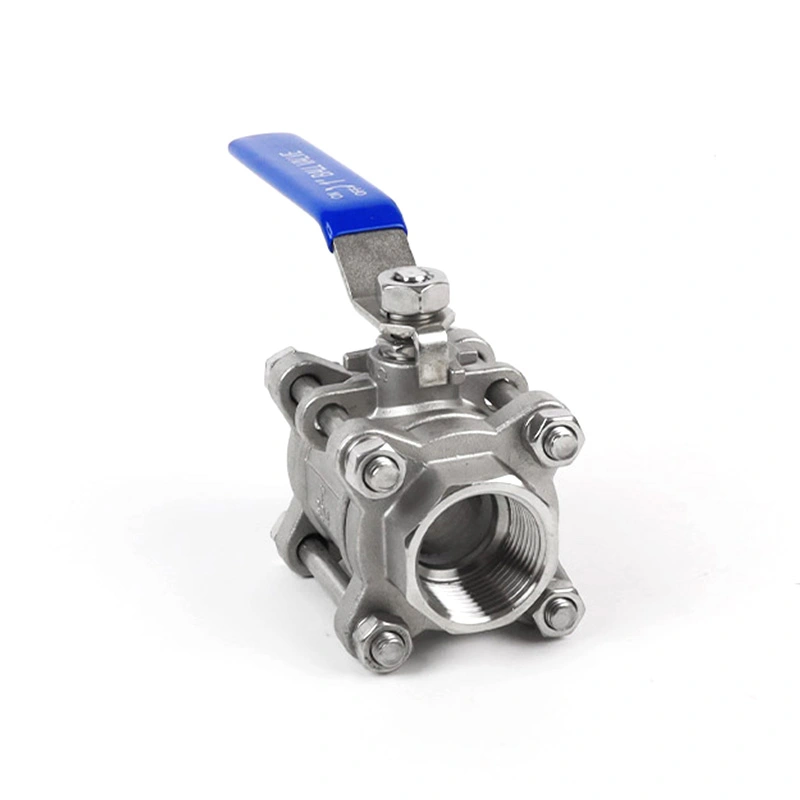

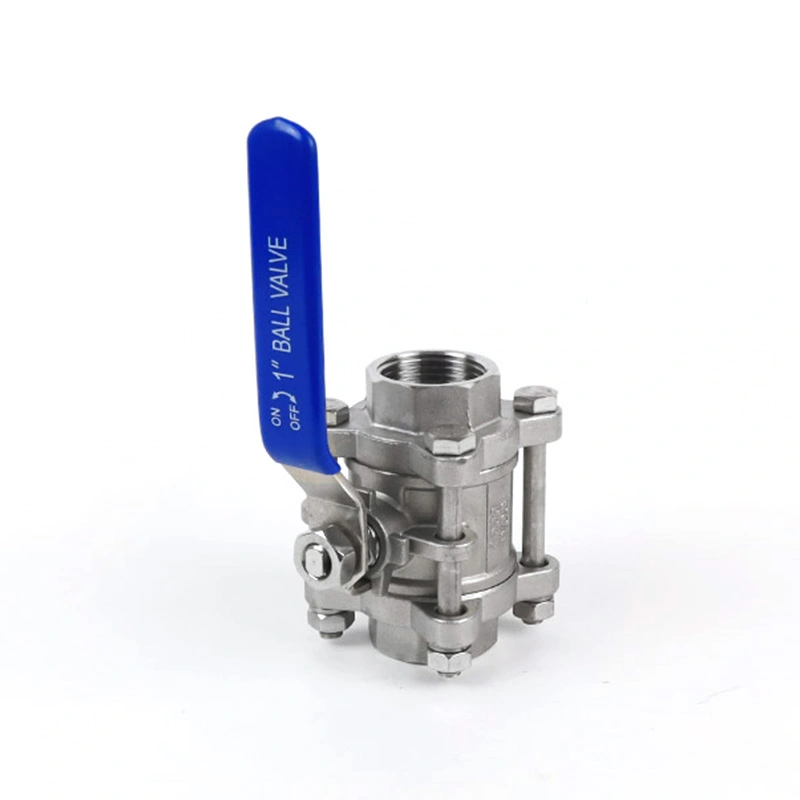

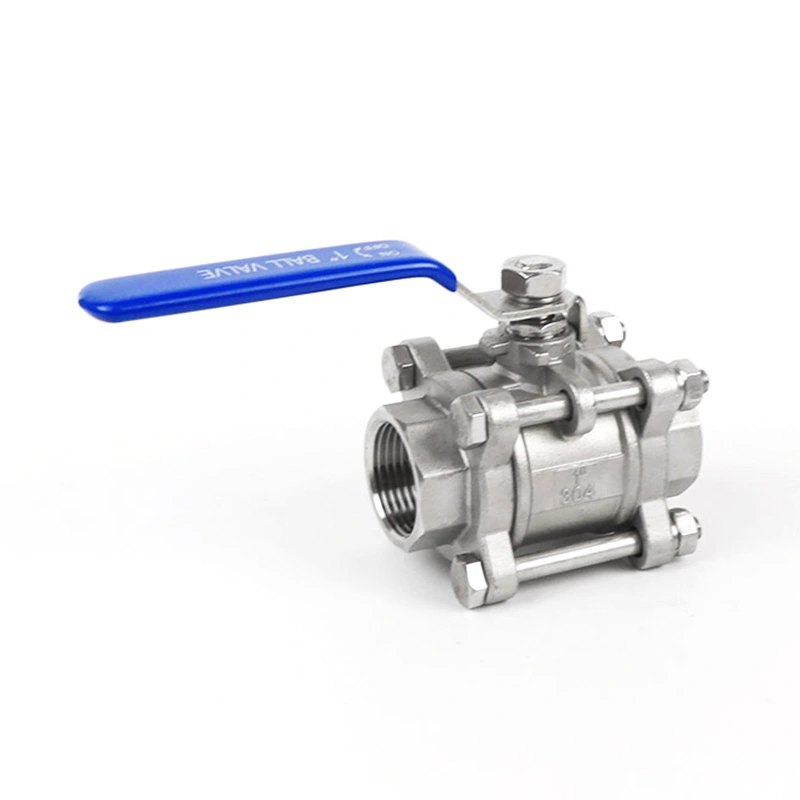

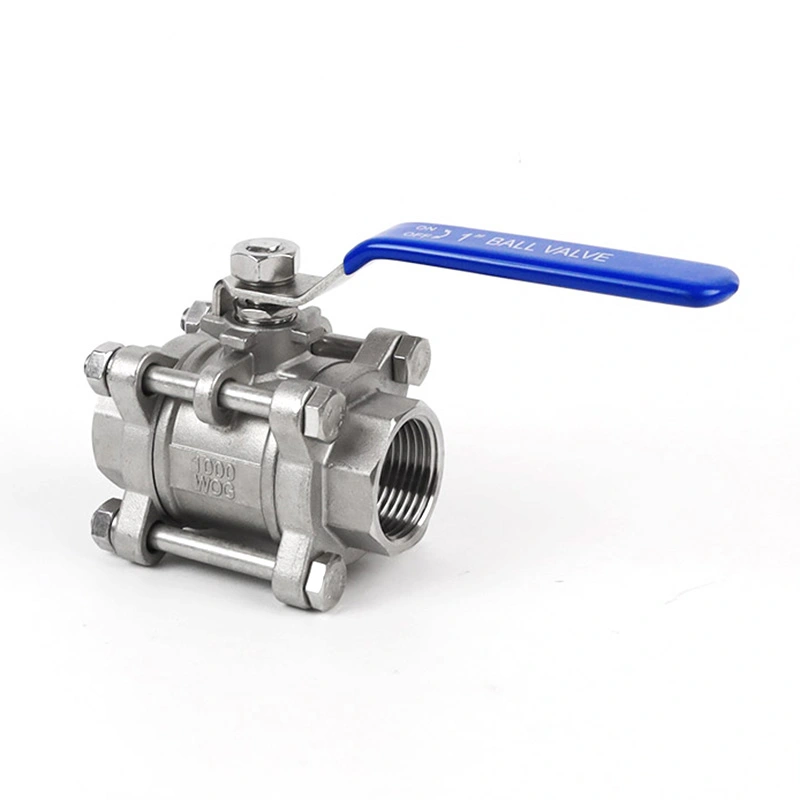

3 vnt. didelio našumo rutulinis vožtuvas su fiksavimo įtaisu

Shangtai 3PC didelio našumo rutulinis vožtuvas su fiksavimo įtaisu yra skirtas pramoninėms vamzdynų sistemoms, kurioms reikalingas saugus uždarymas ir kontroliuojamas rankinis valdymas. Trijų dalių konstrukcija suteikia prieigą prie vidinių komponentų techninei priežiūrai atlikti, o užrakinama rankena padeda išvengti netyčinio vožtuvo veikimo. Gali būti pateikiamos skirtingos sėdynės, sandariklio, slėgio ir temperatūros konfigūracijos, atsižvelgiant į darbo terpę ir taikymo reikalavimus.

Privalumai

1. Sunkioji trijų dalių konstrukcija

Sustiprintas trijų dalių korpusas skirtas pramoniniam vamzdynų aptarnavimui, kai reikalinga tvirta vožtuvo konstrukcija. Trijų dalių konstrukcija taip pat leidžia atidaryti vožtuvą patikrinimui ar techninei priežiūrai, nepaimant viso vožtuvo korpuso iš dujotiekio.

2. Rakinama rankena kontroliuojamam veikimui

Integruotas fiksavimo įtaisas padeda išlaikyti rankeną pasirinktoje vožtuvo padėtyje ir sumažina atsitiktinio ar neleistino veikimo riziką. Ši funkcija naudinga pramoninėse sistemose, kuriose vožtuvo padėtį reikia valdyti eksploatacijos ar priežiūros metu.

3. Kotelio dizainas nuo išpūtimo

Stiebas yra viduje, kad būtų išvengta koto išstūmimo, kai vožtuve yra slėgio. Ši konstrukcija suteikia papildomą saugos funkciją pramoniniam įjungimui/išjungimui.

4. Nerūdijančio plieno medžiagų parinktys

Standartinė medžiagų konfigūracija apima SS316 ir SS304 korpuso, rutulio, koto ir kitų komponentų parinktis. PTFE naudojamas nurodytos konfigūracijos rutuliniam lizdui, frikciniam žiedui ir stiebo sandarinimui. Medžiagos pasirinkimas turi būti suderintas su darbo terpe, slėgiu ir temperatūra.

5. Slėgio ir temperatūros gebėjimas

Vožtuvas turi CL150 slėgio klasę, maksimalų slėgį 540 PSI ir temperatūros diapazoną nuo -25 ℃ iki 150 ℃ pagal nurodytą konfigūraciją. Prieš pasirenkant, faktinis leistinas darbinis slėgis turi būti patikrintas pagal taikomas slėgio ir temperatūros sąlygas.

6. Gamyklos gamyba ir kokybės kontrolė

„Shangtai“ gamykloje valdo vožtuvų gamybą, apdirbimą, surinkimą, tikrinimą ir slėgio bandymus. Medžiagų dokumentacija ir taikomi CE ir ISO 9001 sertifikatai gali būti pateikti pagal gaminio ir užsakymo reikalavimus.

Pagrindiniai matmenys

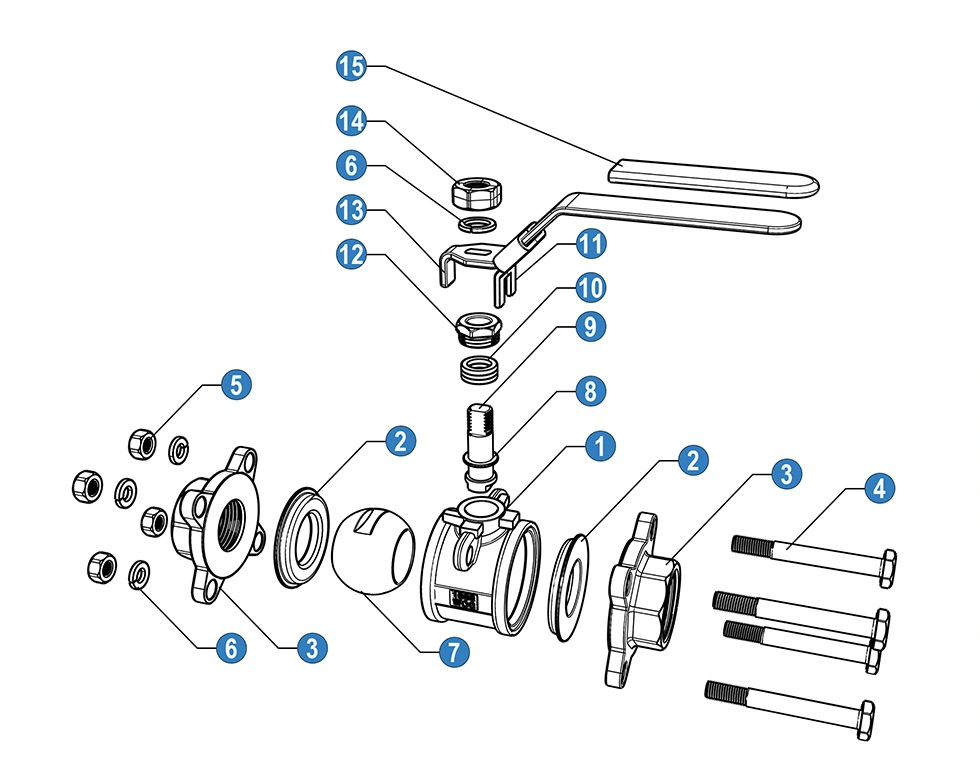

Medžiagos ir komponentai

* N: sriegio galai pagal ANSI B 2.1 NPT

* B: sriegio galai pagal BS21 BSP

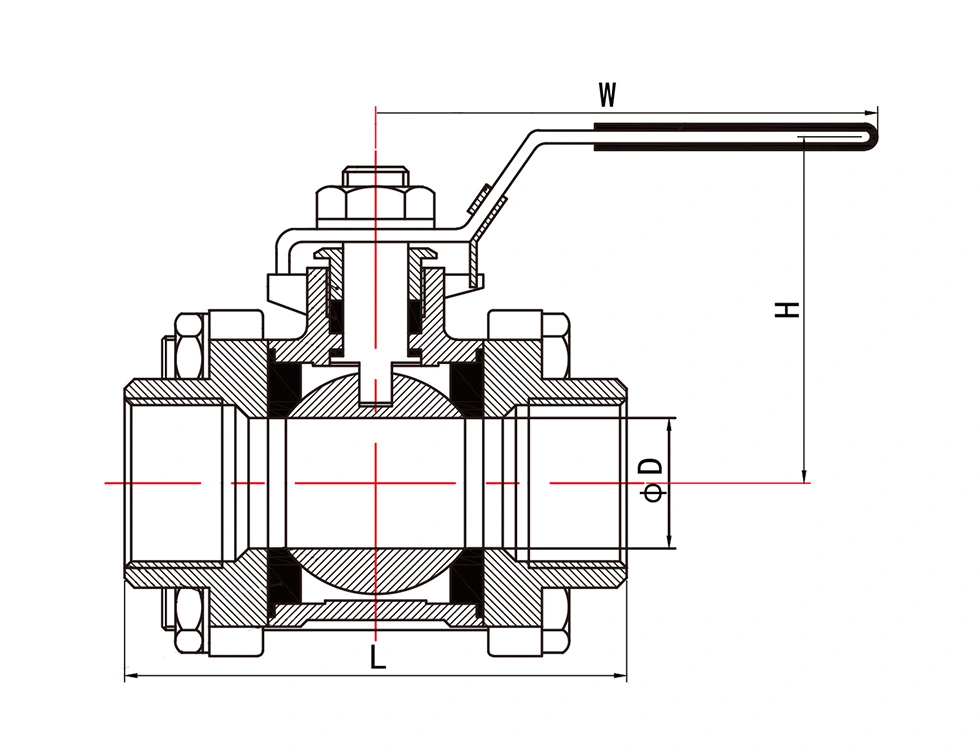

Bendrieji matmenys

Kv vertės

Kv (m3/h) = vandens srautas kubiniais metrais per valandą, dėl kurio vožtuve slėgis sumažės 1 bar.

Programos

3PC didelio našumo rutulinis vožtuvas su fiksavimo įtaisu tinka pramoniniams vamzdynams ir įrangai, kai reikalingas rankinis uždarymas ir valdomas vožtuvo veikimas, įskaitant:

Nafta ir dujos

Cheminis apdorojimas

Naftos chemijos gamyklos

Vandens valymas

Maitinimo ir komunalinės sistemos

ŠVOK ir pramoniniai vamzdynai

Suslėgto oro sistemos

Jūrų ir laivų statyba

DUK

1. Kas yra 3PC didelio našumo rutulinis vožtuvas su fiksavimo įtaisu?

Tai trijų dalių rutulinis vožtuvas, skirtas pramoniniam įjungimui/išjungimui ir turi fiksavimo įtaisą ant rankenos. Trijų dalių konstrukcija leidžia pasiekti vidinius vožtuvo komponentus tikrinimui ir priežiūrai.

2. Kokia yra fiksavimo įtaiso paskirtis?

Fiksavimo įtaisas padeda užfiksuoti rankeną pasirinktoje atidarytoje arba uždarytoje padėtyje ir sumažina atsitiktinio vožtuvo veikimo galimybę normalios priežiūros ar priežiūros metu.

3. Kokį slėgį ir temperatūrą gali atlaikyti šis vožtuvas?

Nurodyta konfigūracija turi CL150 slėgio klasę, maksimalų slėgį 540 PSI ir temperatūros diapazoną nuo -25 ℃ iki 150 ℃. Tikrasis leistinas slėgis turi būti patvirtintas pagal vožtuvo dydį, temperatūrą, terpę ir taikomą slėgio ir temperatūros įvertinimą.

4. Kokios medžiagos yra?

Išvardytoje konfigūracijoje naudojami SS316 ir SS304 komponentai, o rutuliniam lizdui, frikciniam žiedui ir koto sandarinimui naudojamas PTFE. Priklausomai nuo darbo terpės ir taikymo reikalavimų, gali būti prieinamos kitos medžiagos.

5. Kokie ryšio standartai galimi?

Vožtuvas yra su NPT ir BSP srieginiais galais. NPT sriegio galai atitinka ANSI B 2.1 NPT, o BSP sriegių galai atitinka BS21 BSP pagal pateiktą specifikaciją.

6. Kokia yra rutulinio vožtuvo Kv reikšmė?

Kv rodo vandens srautą kubiniais metrais per valandą, dėl kurio vožtuve slėgis sumažėja 1 baru. Išvardytos Kv vertės gali būti naudojamos kaip atskaitos taškas vertinant srauto našumą skirtingiems vožtuvų dydžiams.

7. Ar vožtuvą galima pritaikyti įvairioms reikmėms?

Taip. Shangtai gali aptarti skirtingas korpuso, sėdynės, sandariklio, slėgio, temperatūros, jungties ir medžiagų konfigūracijas pagal darbo terpę ir taikymo reikalavimus. Kitos medžiagos yra prieinamos pagal pageidavimą.

8. Kokie standartai naudojami vožtuvui?

Pateiktoje specifikacijoje nurodomas ASME B16.34 projektavimas ir gamyba bei slėgio ir temperatūros vertinimai, o API 598 naudojamas bandymams ir tikrinimui. Konkrečiai vožtuvo konfigūracijai ir tvarkai turi būti patvirtintas taikomas standartas.

9. Ar galima pateikti medžiagos ir kokybės dokumentus?

Taip. Pagal gaminio konfigūracijos ir užsakymo reikalavimus galima pateikti medžiagų dokumentaciją ir taikomus CE ir ISO 9001 sertifikatus.

10. Ar Shangtai yra gamintojas?

Taip. „Shangtai“ gamina vožtuvą ir valdo gamybą, apdirbimą, surinkimą, tikrinimą ir susijusius tiekimo procesus savo gamykloje Vendžou, Kinijoje.
