3PC rutulinis vožtuvas 2000WOG su ISO 5211 pavaros pagrindu

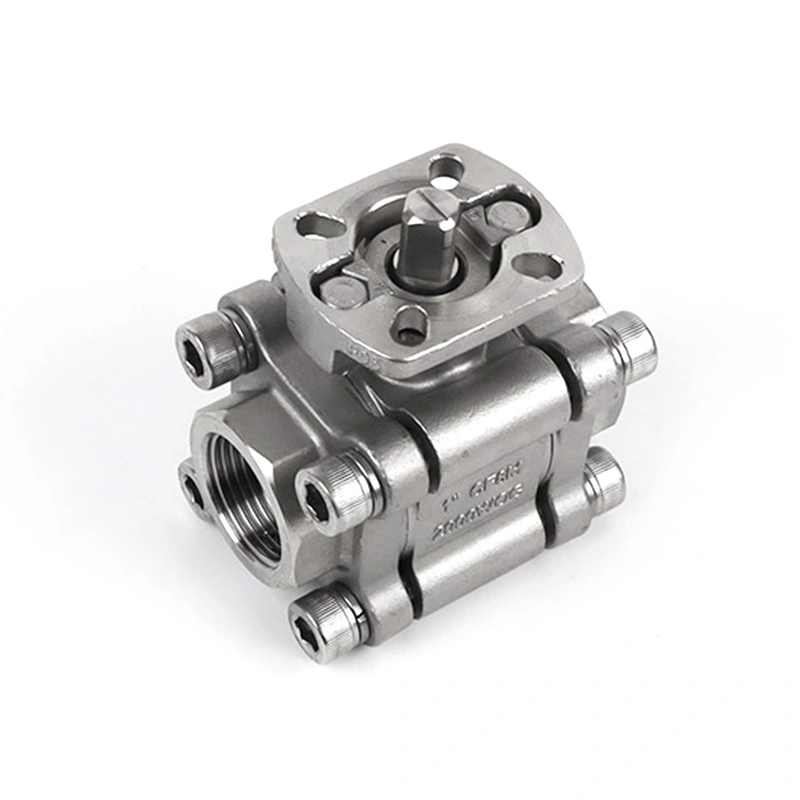

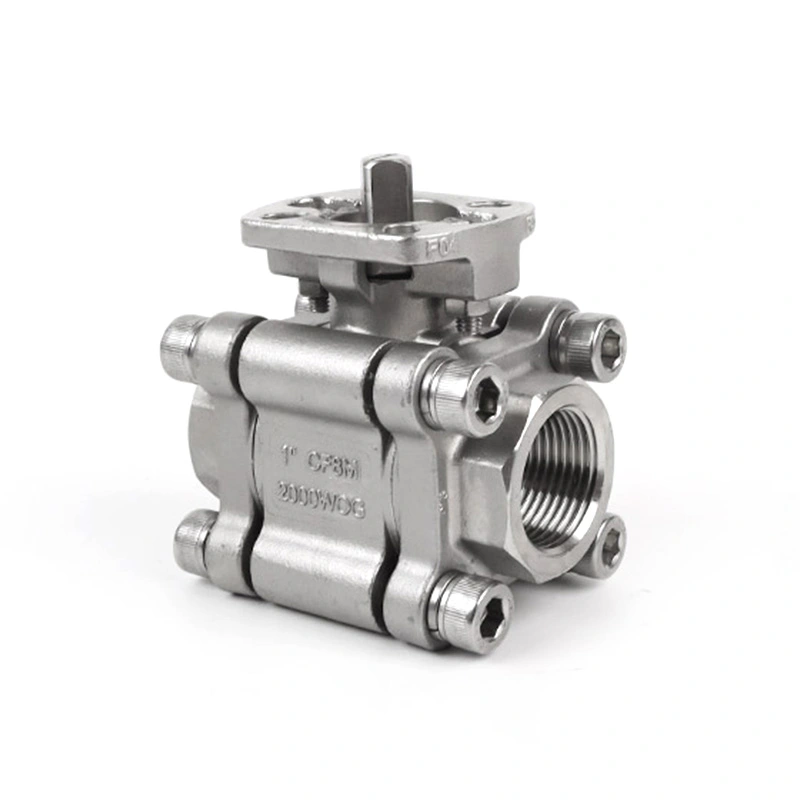

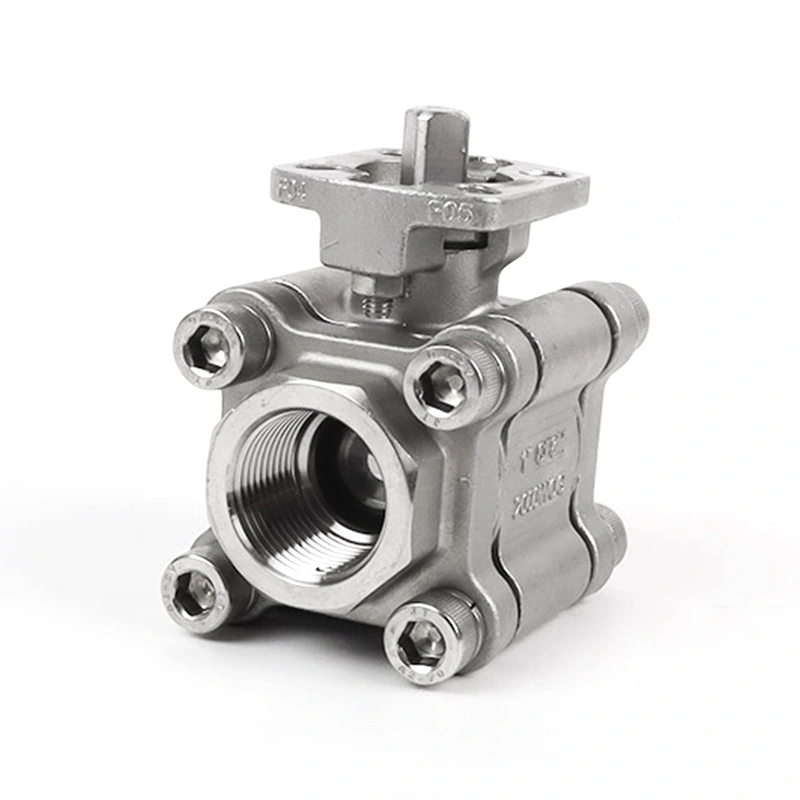

Shangtai 3PC rutulinis vožtuvas 2000WOG su ISO 5211 pagrindo pavaros mechanizmu yra trijų dalių nerūdijančio plieno rutulinis vožtuvas, skirtas rankiniam arba automatiniam įjungimo ir išjungimo aptarnavimui. Vožtuvas naudoja 316 nerūdijančio plieno korpusą, rutulį ir kotą su ISO 5211 tvirtinimo pagrindu, skirtu pavaros mechanizmui montuoti. Jis tiekiamas su NPT ir BSP srieginėmis jungtimis ir gali būti sukonfigūruotas skirtingoms pramoninėms laikmenoms ir veikimo sąlygoms.

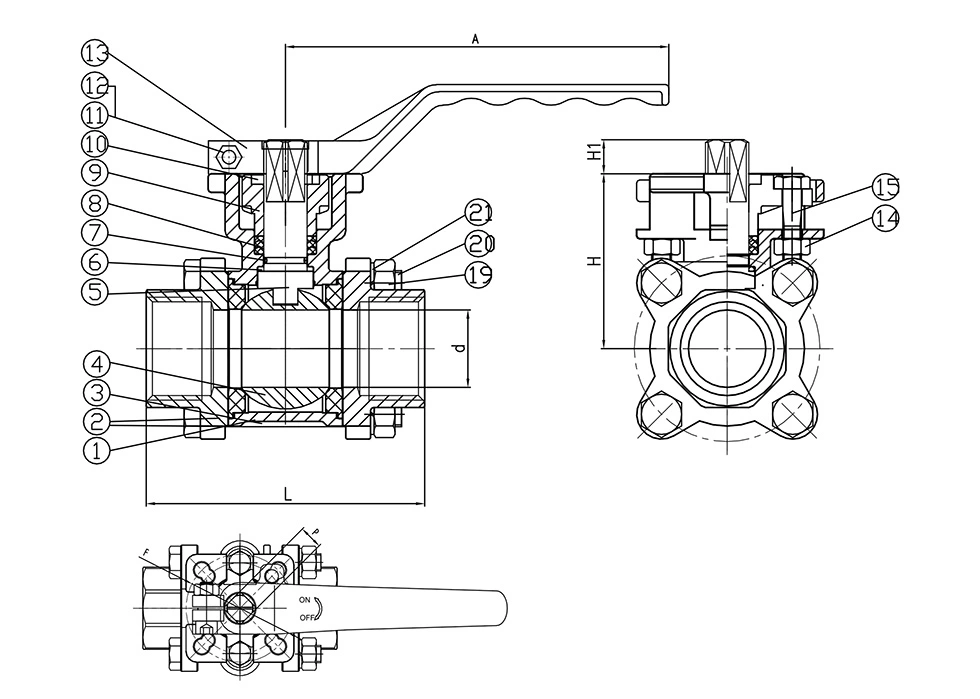

Pagrindiniai matmenys

Bendrieji matmenys:

Pavaros montavimas

3PC rutulinis vožtuvas 2000WOG su ISO 5211 pavaros pagrindu yra sukonfigūruotas su ISO 5211 tvirtinimo pagrindu, skirtu pavaros mechanizmui montuoti. Tvirtinimo matmenys, nurodyti bendrųjų matmenų lentelėje, įskaitant F ir P, gali būti naudojami tikrinant pavaros suderinamumą. Reikiamą pavarą reikia pasirinkti pagal vožtuvo dydį, darbinį sukimo momentą ir sistemos reikalavimus.

Trijų dalių korpusas suteikia prieigą prie vidinių vožtuvo komponentų, kai reikia patikrinti arba pakeisti. Nerūdijančio plieno konstrukciją ir RPTFE sėdynės konfigūraciją galima pasirinkti suderinamai pramoninei terpei ir darbo sąlygoms.

Programos

Šis vožtuvas gali būti naudojamas skysčių įjungimui ir išjungimui valdyti pramoninėse vamzdynų sistemose, įskaitant vandens valymą, naftos ir dujų paslaugas, cheminį apdorojimą, suslėgtą orą, įrangos slydimus ir bendruosius proceso vamzdynus. Prieš pasirenkant, terpės suderinamumas turi būti patvirtintas iš korpuso, sėdynės ir sandariklio medžiagų.

Automatizuotoms sistemoms 3PC rutulinis vožtuvas 2000WOG su ISO 5211 pagrindo pavaros mechanizmu gali būti suporuotas su tinkama pneumatine arba elektrine pavara pagal reikiamą valdymo būdą ir veikimo sukimo momentą.

Atsargumo priemonės naudojant

1. Prieš montuodami įsitikinkite, kad vožtuvo slėgio ir temperatūros vertės atitinka faktines veikimo sąlygas.

2. Prieš pasirinkdami pavarą patikrinkite pavaros tvirtinimo matmenis ir sąsają.

3. Pasirinkite vožtuvo lizdą, sandariklius ir kitus sudrėkintus komponentus pagal darbo terpę ir temperatūrą.

4. Venkite smūgio ar pernelyg didelės išorinės jėgos ant vožtuvo korpuso, rankenos ir srieginių jungčių.

5. Montavimas, pavaros montavimas ir priežiūra turi būti atliekami pagal taikomas vožtuvo ir vamzdynų procedūras.

Siuntimas ir pakavimas

Vožtuvai yra supakuoti į gofruotas kartonines dėžutes ir faneros dėžutes eksportui. Pakuotės specifikacijos gali būti koreguojamos pagal vožtuvo dydį, užsakymo kiekį ir transportavimo reikalavimus.

DUK

1. Koks yra didžiausias 3PC rutulinio vožtuvo 2000WOG su ISO 5211 pavaros pagrindo darbinis slėgis?

Nurodytas didžiausias slėgis yra 1975 PSI. Leistinas darbinis slėgis turi būti patvirtintas pagal vožtuvo dydį, temperatūrą, terpę ir taikomą slėgio-temperatūros įvertinimą.

2. Kokia yra ISO 5211 bazės paskirtis?

ISO 5211 bazė suteikia standartizuotą pavaros tvirtinimo sąsają. Prieš montuojant pavaros dydį ir montavimo matmenis reikia patikrinti pagal vožtuvo F ir P matmenis.

3. Kokios medžiagos naudojamos vožtuvui?

Pagrindinėje konfigūracijoje naudojamas CF8M korpusas ir dangtelis, 316 rutuliui ir kotui, RPTFE sėdynei ir PTFE, Viton ir 304 nerūdijantis plienas kitiems išvardytiems komponentams.

4. Ar vožtuvą galima naudoti su pneumatinėmis arba elektrinėmis pavaromis?

Taip. Vožtuvą galima sukonfigūruoti pavaros veikimui. Pavara turi būti parenkama pagal vožtuvo dydį, veikimo sukimo momentą, montavimo sąsają ir valdymo reikalavimus.

5. Kokie ryšio standartai galimi?

Išvardytos prijungimo parinktys yra NPT ir BSP srieginiai galai. Pateikiant užsakymą reikia patvirtinti taikomą ryšį.

6. Ar galima tiekti kitas medžiagas?

Taip. Kitos medžiagos yra prieinamos pagal pageidavimą, atsižvelgiant į reikiamą slėgį, temperatūrą, terpę ir komponentų konfigūraciją.
