Kaip trijų krypčių rutulinio vožtuvo L prievadas gali pagerinti srauto valdymą pramoninėse vamzdynų sistemose

Šantajusnumato aTrijų krypčių rutulinio vožtuvo L prievadasskirtas patikimam srauto perjungimui pramoninėse vamzdynų sistemose. Šis vožtuvas su trijų dalių korpusu, prailgintais suvirintais galais ir nerūdijančio plieno konstrukcijos galimybėmis padeda inžinieriams valdyti skysčių nukreipimą, supaprastinti vamzdynų išdėstymą ir planuoti techninę priežiūrą sudėtingomis darbo sąlygomis.

Trijų krypčių rutulinis vožtuvas su L prievado konfigūracija yra skirtas skysčiui nukreipti tarp dviejų prijungtų dujotiekio atšakų. Jo specialiai apdirbtas rutulys sukuria L formos praėjimą, kuris sutampa su pasirinktais prievadais, kai rankena sukasi. Skirtingai nuo T formos prievado konstrukcijos, kuri gali vienu metu prijungti kelis prievadus, priklausomai nuo konfigūracijos, L formos angos vožtuvas pirmiausia naudojamas srauto nukreipimui ir šaltinio pasirinkimui. Norint pasirinkti tinkamą vožtuvą, reikia atkreipti dėmesį į prievado orientaciją, korpuso medžiagas, sėdynės suderinamumą, slėgio ir temperatūros rodiklius bei prijungimo standartus. Šiame vadove paaiškinamas L formos trijų krypčių rutulinių vožtuvų veikimo principas, pagrindiniai pranašumai, pramoninis pritaikymas ir pirkimo aspektai, padedantys inžinieriams, techninės priežiūros komandoms ir pramoniniams pirkėjams priimti pagrįstus sprendimus.

Turinys

• Kas yra trijų krypčių rutulinio vožtuvo L prievadas?
• Kaip veikia L-Port trijų krypčių rutulinis vožtuvas?
• „L-Port“ ir „T-Port“: koks skirtumas?
• Kokie yra pagrindiniai privalumai?
• Kur naudojami L-Port rutuliniai vožtuvai?
• Kaip pasirinkti tinkamą vožtuvą
• Techninės specifikacijos, kurias reikia peržiūrėti
• Montavimo ir priežiūros rekomendacijos
• Dažnai užduodami klausimai
• Išvada: priimti teisingą srauto kontrolės sprendimą

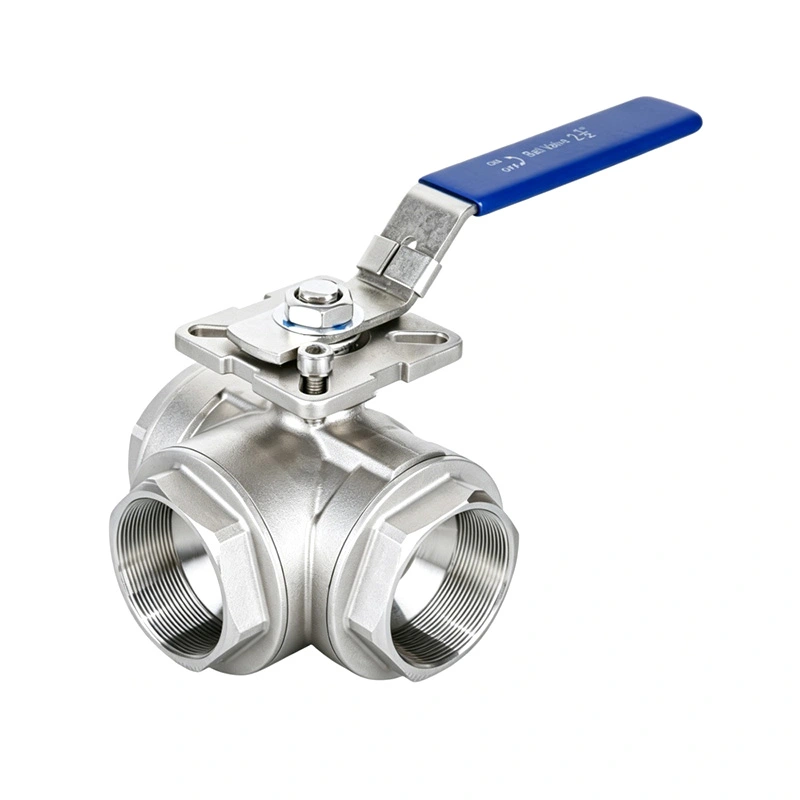

Kas yra trijų krypčių rutulinio vožtuvo L prievadas?

Trijų krypčių rutulinis vožtuvas yra mechaninis srauto valdymo įtaisas, turintis tris angas ir besisukantį rutulį korpuso viduje. Vidinis praėjimas nustato, kurie prievadai jungiasi, kai vožtuvas veikia. L prievado konfigūracijoje kanalas panašus į raidę L, leidžiantis vožtuvui nukreipti skystį tarp pasirinktų jungčių.

Pavyzdžiui, dujotiekis gali turėti vieną bendrą jungtį ir du alternatyvius išvadus. Vožtuvas gali nukreipti įeinantį skystį į pirmą išleidimo angą arba perjungti jį į antrą išleidimo angą, priklausomai nuo vidinio kanalo ir rankenos padėties. Nenaudojama atšaka izoliuojama numatytoje darbo padėtyje, kai vožtuvo konstrukcija palaiko tą išdėstymą.

Šantajus gaminys sujungia šį srauto nukreipimo principą su trijų dalių korpusu ir prailgintais sandūriniais suvirinimo galais. Papildomas suvirinimo galų ilgis suteikia darbo erdvės dujotiekiui montuoti ir gali būti naudingas izoliuotų arba palaidotų vamzdynų išdėstymo vietose, kur nurodyta konstrukcija reikalauja papildomo laisvumo.

Įprasti statybos svarstymai apima:

• Vožtuvo korpusas:Nerūdijantis plienas arba kitos nurodytos medžiagos, parinktos pagal paskirtį.
• Kamuolys ir stiebas:Komponentai, atsakingi už srauto nukreipimą ir darbinio sukimo momento perdavimą.
• Sėdynės ir sandarikliai:Dalys, kurios palaiko sandarumą nurodytomis eksploatavimo sąlygomis.
• Jungtys:Sandarinis suvirinimas, srieginis arba kitos konfigūracijos, priklausomai nuo pasirinkto modelio.
• Veikimo mechanizmas:Rankinė rankena arba suderinama pavara, jei yra.

Galutinė konfigūracija visada turi būti patikrinta pagal gamintojo patvirtintus brėžinius ir techninę dokumentaciją.

Kaip veikia L-Port trijų krypčių rutulinis vožtuvas?

Vožtuvas veikia sukant specialiai išgręžtą rutulį vožtuvo korpuse. Kai rutulio kanalas sutampa su dviem pasirinktomis angomis, skystis gali judėti tarp šių jungčių. Keičiant rutulio orientaciją, pasikeičia galimas srauto kelias.

Įprastoje nukreipimo sistemoje veikimo seka apima šias sąlygas:

1. Pirmoji srauto padėtis:Bendras prievadas jungiasi prie vienos pasirinktos šakos, leidžiančios skysčiui sekti pirmuoju maršrutu.
2. Keitimo operacija:Operatorius sukasi rankeną pagal gamintojo naudojimo instrukciją.
3. Antroji srauto padėtis:Vidinis praėjimas susilygina su alternatyvia šaka, nukreipdamas skystį.
4. Izoliacijos padėtis, jei suprojektuota:Tam tikrose L prievado konfigūracijose yra vieta, kuri blokuoja visus tris prievadus. Ši galimybė turi būti patikrinta konkrečiam vožtuvui.

Prievadų numeracija, rankenos padėtis, sukimosi kampas ir galimos sustojimo padėtys skiriasi priklausomai nuo dizaino. Todėl operatoriai niekada neturėtų manyti, kad tam tikra rankenos kryptis visada atitinka tą patį srauto kelią.

Prieš pradedant eksploatuoti, peržiūrėkite vožtuvo srauto schemą ir patvirtinkite numatytas jungtis kiekvienoje leistinoje darbo padėtyje. Tai ypač svarbu automatizuotose sistemose, kur netinkama pavaros seka gali nutraukti gamybą arba nusiųsti skystį į nenumatytą vietą.

„L-Port“ ir „T-Port“: koks skirtumas?

Nors abiejose konstrukcijose naudojami trys prievadai, jų vidiniai rutuliniai kanalai naudojami skirtingiems tikslams. Pasirinkimas pirmiausia priklauso nuo to, ar sistemai reikia perjungti srautą tarp šakų, ar sujungti kelis maišymo ir paskirstymo kelius.

Lentelėje aprašomi bendrieji projektavimo principai, o ne garantuojama kiekvieno vožtuvo veikimo seka. Gamintojai gali pasiūlyti skirtingus kamuoliukų išdėstymus, sėdynių konfigūracijas ir sustojimo padėtis.

Tais atvejais, kai du skysčių šaltiniai turi likti atskiri, gali būti tinkama L formos angos konstrukcija, jei patvirtinta srauto schema patvirtina reikiamą izoliaciją. Kai reikia vienu metu palaikyti ryšį tarp kelių prievadų, T-prievado konstrukcija gali būti tinkamesnė.

Norėdami gauti papildomos informacijos, prieš baigdami pasirinkimą peržiūrėkite gamintojo pateiktą L formos trijų krypčių rutulinio vožtuvo gaminio informaciją.

Kokie yra pagrindiniai privalumai?

1. Lankstus srauto maršrutas

L formos angos vožtuvas leidžia operatoriams perjungti paskirtas dujotiekio atšakas neįrengiant atskirų vožtuvų kiekviename perjungimo taške. Tai gali supaprastinti įrangos, naudojamos skysčių perdavimui, šaltinio parinkimui ir proceso maršrutams, išdėstymą.

2. Erdvę taupantis vamzdyno projektavimas

Sujungus kelias srauto jungtis viename vožtuvo korpuse, gali sumažėti atskirų komponentų, reikalingų tinkamam įrenginiui, skaičius. Mažiau komponentų taip pat gali reikšti mažiau prijungimo taškų, kuriuos reikia patikrinti, nors bendras sistemos dizainas lemia faktinį taupymą.

3. Nerūdijančio plieno medžiagų parinktys

Nerūdijančio plieno konstrukcija gali užtikrinti naudingą atsparumą korozijai suderinamoje pramoninėje aplinkoje. Tinkama klasė priklauso nuo proceso terpės, chlorido koncentracijos, valymo cheminių medžiagų, temperatūros ir kitų naudojimo sąlygų. Medžiagos pasirinkimas turėtų būti pagrįstas patikrintu suderinamumu, o ne prielaida, kad visi nerūdijantys plienai veikia vienodai.

4. Prieiga prie techninės priežiūros per trijų dalių konstrukciją

Trijų dalių korpusas gali padaryti vidinį patikrinimą ir aptarnavimą patogesnį, nes vožtuvą galima išardyti pagal gamintojo procedūras. Kai dujotiekis buvo izoliuotas, slėgis pašalintas, nusausintas ir saugus, kvalifikuotas techninės priežiūros personalas gali patikrinti tinkamas eksploatuoti dalis ir prireikus pakeisti suderinamas lizdas arba sandariklius.

5. Prailginti sandūrinio suvirinimo galai specifiniams įrengimams

Prailginti sandūrinio suvirinimo galai gali suteikti papildomos laisvos vietos suvirinant dujotiekį, ypač su izoliacija arba įkasti vamzdynais. Teisingas montavimas išlieka esminis dalykas: suvirinimo procedūros turi kontroliuoti šilumos patekimą, kad nebūtų pažeistos sėdynės, sandarikliai ar kiti temperatūrai jautrūs vidiniai komponentai.

Kur naudojami L-Port rutuliniai vožtuvai?

Dėl galimybės nukreipti srautą ši vožtuvo konfigūracija yra naudinga keliuose pramonės sektoriuose. Jo tinkamumas priklauso nuo proceso terpės, slėgio, temperatūros, jungties išdėstymo ir reikalingo išjungimo našumo.

• Naftos chemijos perdirbimas:Suderinamų proceso srautų perjungimas tarp nurodytų dujotiekio atšakų.
• Naftos ir dujų sistemos: Selecting alternative flow routes in applications where the valve's pressure rating and material compatibility are appropriate.
• Šiluminės energijos sistemos:Suderinamų skysčių nukreipimas tarp proceso grandinių arba įrangos jungčių.
• Vandens valymas:Vandens srautų perjungimas tarp pasirinktų valymo linijų arba sistemos atšakų.
• Pramoninė įranga:Skysčio tiekimo maršruto keitimas, kad būtų palaikomi skirtingi darbo režimai arba priežiūros priemonės.

Pavyzdžiui, vandens valymo įrenginiuose gali būti naudojamas L formos vožtuvas, kad būtų galima pasirinkti vieną iš dviejų nurodytų srauto maršrutų. Kurdami sistemą, inžinieriai turėtų patikrinti prievado žemėlapį, numatomą izoliacijos būseną ir srauto trajektorijos pakeitimo pasekmes prieš pradėdami naudoti vožtuvą.

Ne kiekvienas trijų krypčių rutulinis vožtuvas tinka bet kokiai skysčiui ar darbo sąlygoms. Abrazyvinės dalelės, klampios terpės, ėsdinančios cheminės medžiagos, didelis slėgio skirtumas ir aukšta temperatūra gali turėti įtakos sėdynės tarnavimo laikui ir sandarinimo savybėms. Vožtuvas turi būti pasirinktas pagal tikrąją paslaugą, o ne tik pramonės pavadinimą.

Kaip pasirinkti tinkamą vožtuvą

Trijų krypčių rutulinio vožtuvo įsigijimas apima ne tik vardinio vamzdžio skersmens atitikimą. Patikimas atrankos procesas turėtų prasidėti nuo reikiamos srauto funkcijos ir tęstis atsižvelgiant į medžiagų suderinamumą, mechaninius įvertinimus, įrengimo matmenis ir priežiūros reikalavimus.

1. Apibrėžkite reikiamą srauto modelį

Nustatykite bendrą prievadą, alternatyvias šakas ir kiekvieną reikiamą darbo vietą. Gaukite gamintojo schemą, kad patikrintumėte, kurie prievadai yra prijungti ir kurie yra izoliuoti kiekvienoje padėtyje.

2. Patvirtinkite slėgio ir temperatūros reikalavimus

Patikrinkite vardinį darbinį slėgį esant faktinei eksploatavimo temperatūrai. Slėgio vertės gali keistis priklausomai nuo temperatūros ir medžiagos pasirinkimo, todėl didžiausia slėgio vertė niekada neturėtų būti vertinama nepriklausomai nuo nurodytų sąlygų.

3. Pasirinkite Suderinamos korpuso ir sandarinimo medžiagos

Palyginkite proceso terpę su siūlomomis korpuso, rutulio, koto, sėdynės ir sandarinimo medžiagomis. PTFE pagrindu pagamintos sėdynės ir sustiprinti PTFE variantai turi skirtingas mechanines ir šilumines charakteristikas. Kiekvienu atveju turi būti patvirtintas cheminis suderinamumas ir gamintojo leistinas paslaugų diapazonas.

4. Patikrinkite ryšio standartą

Patikrinkite nurodytą ryšio tipą, matmenis ir taikomą standartą. Jei naudojate sandūrinio suvirinimo įrangą, peržiūrėkite galo paruošimo ir matmenų brėžinius. Srieginės ir suvirintos jungtys negali būti sukeičiamos be tinkamai sukonstruotų vamzdžių išdėstymo.

5. Nuspręskite, ar naudoti rankinį arba automatinį režimą

Retkarčiais keičiant maršrutą gali pakakti rankinės rankenos. Jei reikalingas dažnas perjungimas arba nuotolinio valdymo pultas, paklauskite, ar yra suderinama pneumatinė arba elektrinė pavara. Patvirtinkite veikimo sukimo momentą, reikalingą eigą, padėties grįžtamąjį ryšį ir norimą atsaką maitinimo ar oro tiekimo sutrikimo metu.

6. Įvertinkite tikrinimo ir dokumentų poreikius

Svarbiausioms paslaugoms patikslinti medžiagos identifikavimą, slėgio bandymo dokumentus, matmenų patikrinimą, atsekamumą ir visus su projektu susijusius priėmimo reikalavimus. Šie įrašai padeda pirkimo komandoms ir inžinieriams patikrinti, ar tiekiamas vožtuvas atitinka patvirtintas specifikacijas.

Techninės specifikacijos, kurias reikia peržiūrėti

„Shangtai“ paskelbta gaminio informacija yra naudingas atspirties taškas vertinant trijų krypčių rutulinį vožtuvą su L prievadu su trijų dalių korpusu ir prailgintais sandūriniais suvirinimo galais. Žemiau pateiktos vertės apibūdina nurodytos gaminio konfigūraciją ir prieš perkant turi būti patvirtintos remiantis citata ir galiojančiu patvirtintu duomenų lapu.

Šie skaičiai nėra universalūs visų L angos vožtuvų įvertinimai. Produkto puslapyje taip pat aptariamos alternatyvios medžiagos ir sandarinimo konfigūracijos. Pirkėjai savo užsakymui turėtų paprašyti naujausio techninio brėžinio ir raštiško slėgio-temperatūros voko, jungties detalių ir medžiagos sudėties patvirtinimo.

Montavimo ir priežiūros rekomendacijos

Teisingas montavimas ir suplanuota priežiūra padeda išsaugoti vožtuvo veikimą ir sumažinti prastovas, kurių galima išvengti. Šios praktikos yra naudingos inžinierių, paleidimo ir priežiūros komandoms.

• Prieš montuodami patikrinkite:Patikrinkite, ar nepažeistas ar užterštas vožtuvo korpusas, suvirinimo galai, veikimo mechanizmas ir apsauginė pakuotė.
• Patikrinkite srauto kryptį:Prieš prijungdami vožtuvą, palyginkite tikrąjį prievado išdėstymą su patvirtinta vamzdyno schema.
• Naudokite tinkamas suvirinimo procedūras:Jei naudojate sandūrinio suvirinimo konstrukcijas, laikykitės kvalifikuotų procedūrų ir valdykite šilumos tiekimą pagal gamintojo instrukcijas.
• Patikrinkite veikimo seką:Jei saugu ir tinkama, prieš įvesdami proceso terpę patikrinkite rankenos padėtis ir srauto kelio rodmenis.
• Užkirsti kelią nesaugiai priežiūrai:Atskirkite vožtuvą, sumažinkite slėgį, išleiskite pavojingą turinį ir prieš išmontuodami laikykitės aikštelės blokavimo ir saugos procedūrų.
• Patikrinkite sėdynes ir sandariklius:Tikrinkite, ar nėra susidėvėjimo, cheminių pažeidimų, nuotėkio ir veikimo sunkumų, tam tikrais intervalais, atitinkančiais techninę priežiūrą.
• Tvarkykite techninius įrašus:Dokumentų patikrinimai, keitimai, bandymų rezultatai ir bet kokie eksploatavimo sąlygų pakeitimai.

Rutuliniai vožtuvai paprastai yra skirti įjungimui-išjungimui ir srauto nukreipimui, o ne nuolatiniam droseliui, nebent gamintojas specialiai patvirtina tokią funkciją. Vožtuvo veikimas netinkamoje iš dalies atidarytoje padėtyje tam tikromis sąlygomis gali padidinti turbulenciją, eroziją arba pažeisti lizdą.

Dažnai užduodami klausimai

1. Kokia yra pagrindinė trijų krypčių rutulinio vožtuvo L prievado funkcija?

Jo pagrindinė funkcija yra nukreipti skystį tarp pasirinktų dujotiekio atšakų. L formos praėjimas rutulio viduje jungia paskirtas prievadas pagal vožtuvo orientaciją. Norint patvirtinti tikslią veikimo seką ir izoliavimo galimybes, reikia peržiūrėti patvirtintą srauto schemą.

2. Kuo skiriasi L formos ir T formos rutulinis vožtuvas?

L prievado konstrukcija daugiausia naudojama srauto perjungimui arba nukreipimui tarp pasirinktų prievadų. T-port dizainas siūlo papildomus ryšio modelius ir gali leisti visiems trims prievadams bendrauti vienu metu. Tinkama parinktis priklauso nuo reikiamos proceso funkcijos ir gamintojo prievado konfigūracijos.

3. Ar L formos angos trieigis rutulinis vožtuvas gali visiškai uždaryti srautą?

Kai kuriose L formos prievadų konstrukcijose yra visų prievadų uždarymo padėtis, o kiti turi skirtingą veikimo tvarką. Visiškas izoliavimas turi būti patvirtintas pagal konkretaus vožtuvo srauto diagramą ir sandarinimo specifikacijas. Jei izoliacija yra labai svarbi saugai, patikrinkite reikiamą nuotėkio efektyvumą ir ar reikalinga papildoma izoliavimo įranga.

4. Kokios medžiagos tinka L formos rutuliniam vožtuvui?

Medžiagos pasirinkimas priklauso nuo skysčio, korozijos poveikio, slėgio, temperatūros ir valymo reikalavimų. Nerūdijančio plieno rūšys, tokios kaip 304 arba 316, gali tikti daugeliui pritaikymų, o PTFE pagrindu arba sustiprintos sėdynės gali būti tinkamos tam tikroms paslaugoms. Viso sudrėkintų medžiagų derinio suderinamumas turi būti patikrintas.

5. Kokios informacijos reikia norint paprašyti kainos pasiūlymo?

Nurodykite vardinį vožtuvo dydį, reikalingą angų išdėstymą, jungties tipą, slėgio ir temperatūros sąlygas, proceso terpę, pageidaujamas medžiagas, kiekį ir veikimo būdą. Vamzdynų brėžiniai, reikalinga srauto seka ir konkretaus projekto tikrinimo reikalavimai gali padėti tiekėjui patvirtinti tinkamą konfigūraciją.

6. Kodėl verta rinktis trijų dalių vožtuvą su prailgintais sandūriniais galais?

Trijų dalių konstrukcija gali supaprastinti prieigą prie tinkamų vidinių komponentų, atsižvelgiant į gamintojo techninės priežiūros procedūrą. Prailginti sandūrinio suvirinimo galai gali suteikti papildomos laisvos vietos suvirinimui ir gali tikti tam tikriems izoliuotiems arba palaidotiems vamzdynams. Prieš užsakant reikia patikrinti matmenis ir montavimo būdą.

Išvada: priimti teisingą srauto kontrolės sprendimą

Trijų krypčių rutulinis vožtuvas su L formos anga gali būti praktiškas sprendimas skysčiui perjungti tarp nurodytų dujotiekio atšakų. Jo efektyvumas priklauso nuo tinkamo angų išdėstymo pasirinkimo, slėgio ir temperatūros ribų patikrinimo, suderinamų medžiagų pasirinkimo ir užtikrinimo, kad vožtuvo darbo padėtis atitiktų proceso reikalavimus. Tokios konstrukcijos detalės kaip trijų dalių korpusas ir pailginti sandūriniai galai taip pat gali turėti įtakos įrengimo planavimui ir ilgalaikei priežiūrai.

Šantajus siūlo informaciją apie gaminį ir konfigūracijos parinktis, kad palaikytų pramoninių vožtuvų pasirinkimą. Jei lyginate L prievado konstrukcijas, planuojate naują vamzdynų sistemą arba keičiate esamą vožtuvą, peržiūrėkite trijų krypčių rutulinio vožtuvo L prievado specifikacijas ir prieš pateikdami užsakymą paruoškite savo veikimo reikalavimus. Susisiekite su mūsų komanda, kad aptartumėte savo paraišką, patvirtintumėte techninę informaciją ir paprašytumėte tinkamos kainos. Prašaususisiekite su mumisšiandien norėdami ištirti vožtuvų sprendimus, pritaikytus jūsų pramoniniams srauto valdymo poreikiams.
