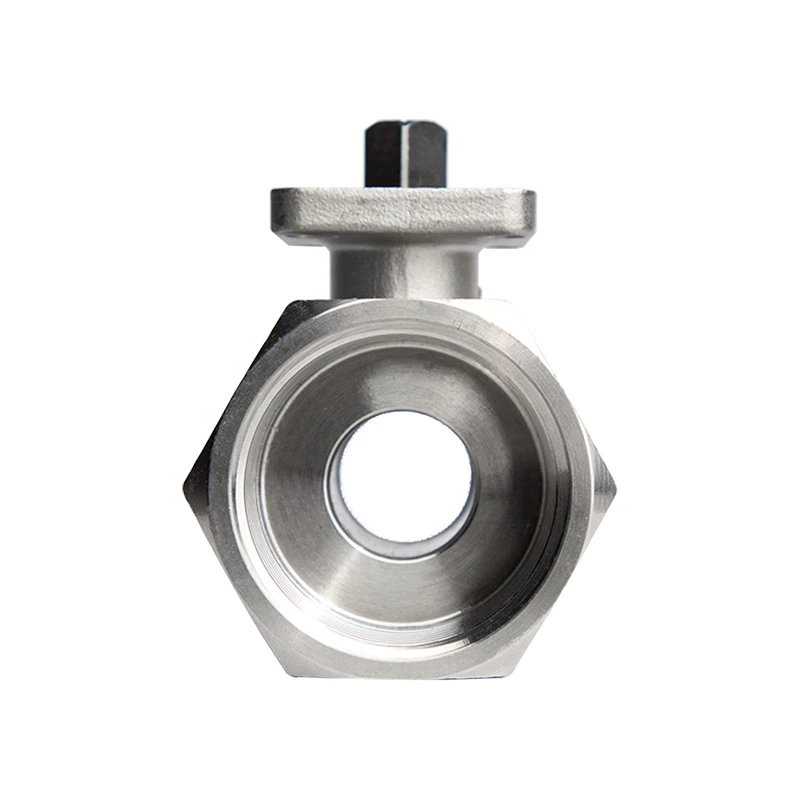

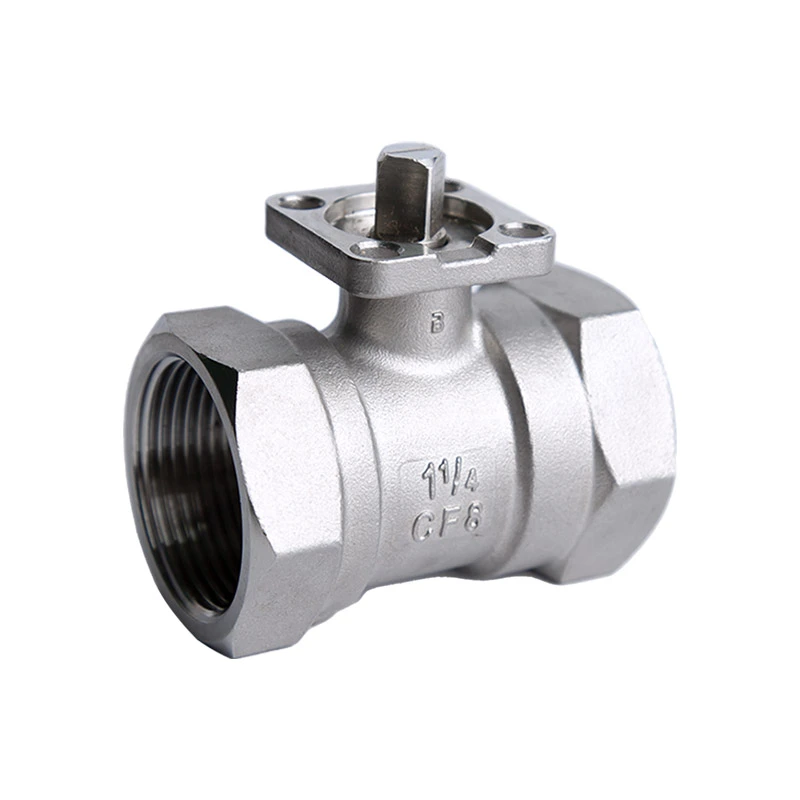

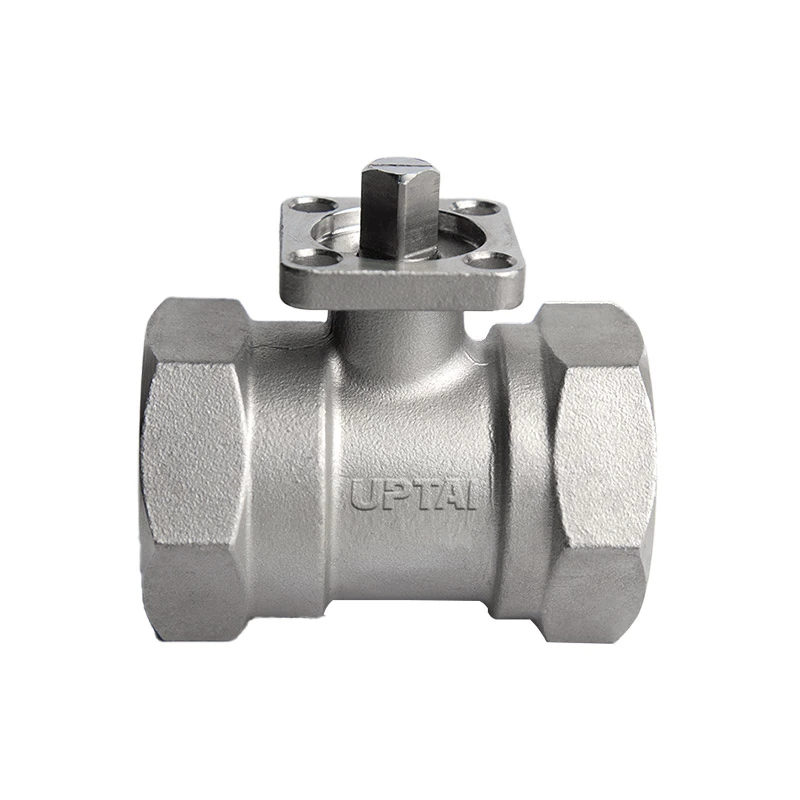

1vnt nerūdijančio plieno tiesioginio montavimo rutulinis vožtuvas
„Shangtai Valve“ yra profesionalus 1PC nerūdijančio plieno tiesioginio montavimo rutulinio vožtuvo gamintojas, skirtas naudoti, kai reikalingos pavaros ar kiti priedai. Visos vožtuvo medžiagos yra išbandytos spektrometru, kad būtų patikrintas nikelio ir chromo kiekis. Galimi dydžiai nuo 1/2" iki 2" su daugybe medžiagų. Tai patikimas sprendimas OEM įrangos gamintojams, platintojams ir pramoninių skysčių valdymo projektams.
Kai tradicinis rankinis rutulinis vožtuvas yra su pavara, gali prireikti papildomų laikiklių ir jungčių montavimui ir derinimui. Tai gali apsunkinti montavimą ir reikalauti papildomo reguliavimo tarp vožtuvas ir pavara.
Shangtai Valve tiesioginio tvirtinimo konstrukcija suteikia pavaros mechanizmo tvirtinimo sąsają ant vožtuvo, todėl sumažėja poreikis papildomi tvirtinimo elementai. Kompaktiška vožtuvo ir pavaros jungtis taip pat padeda supaprastinti montavimą ir išlaikyti tikslų perdavimą.
Šis 1 vnt nerūdijančio plieno tiesioginio montavimo rutulinis vožtuvas buvo sukurtas atsižvelgiant į užsienio klientų poreikius a vientisas vožtuvas, suderinamas su pavaromis. Shangtai sukūrė įrankius ir optimizavo vožtuvo struktūrą šiuos taikymo reikalavimus.
Vožtuvas tinka pramoninei įrangai ir automatinėms skysčių valdymo sistemoms, kur kompaktiškas vožtuvas ir reikalingas pavaros prijungimas.
Produkto parametrai
| Pagrindiniai matmenys: | 1/4" - 2" |
| Slėgio klasė: | CL150 |
| Standartinis siūlas: | NPT, BSP |
| MAX slėgis: | 285 PSI |
| Projektavimo ir gamybos standartai: | ASME B16.34 |
| Testavimas ir patikrinimas: | API598 |
| Specialus dizainas: | Užrakinimo įtaisas, Kotas nuo išpūtimo |
| Slėgio ir temperatūros rodikliai: | ASME B16.34 |
| Prievado tipas: | Sumažintas uostas |
| Temperatūros diapazonas: | -25 ℃ ~ 150 ℃ |
| Korpuso medžiaga: | ASTM A351 CF8M (316) |
| Kamuolio medžiaga: | ASTM A182 F304 |
| Stiebo medžiaga: | ASTM A182 F304 |
| Sėdynės medžiaga: | RPTFE (PTFE + 15 % fv) |
| Parinktys: | Kitos medžiagos yra prieinamos pagal pageidavimą. |

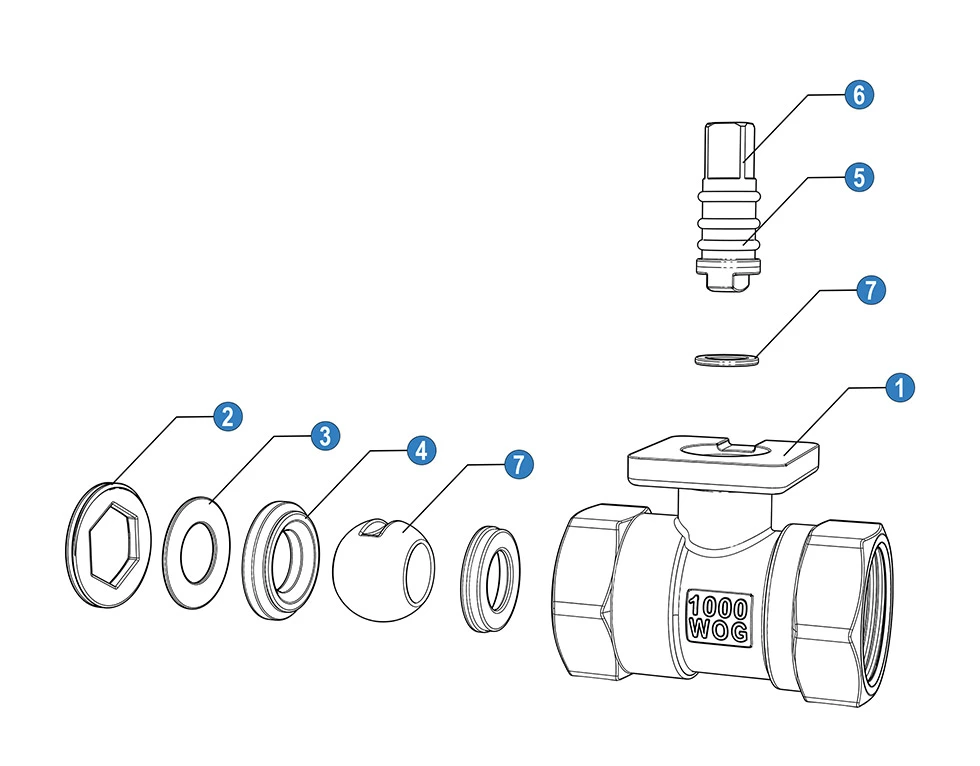

| Nr | Vardas | Medžiaga (*N/B) | |
| 1 | Kūnas | SS 316 | SS 304 |
| 2 | Cap | SS 316 | SS 304 |
| 3 | Skalbyklė | SS 316 | SS 304 |
| 4 | Rutulinė sėdynė | PTFE | PTFE |
| 5 | O formos žiedas | PTFE | PTFE |
| 6 | Stiebas | SS 316 | SS 304 |
| 7 | Kamuolys | SS 316 | SS 304 |
| 8 | Frikcinis žiedas | PTFE | PTFE |
* N: sriegio galai pagal ANSI B 2.1 NPT
* B: sriegio galai pagal BS21 BSP

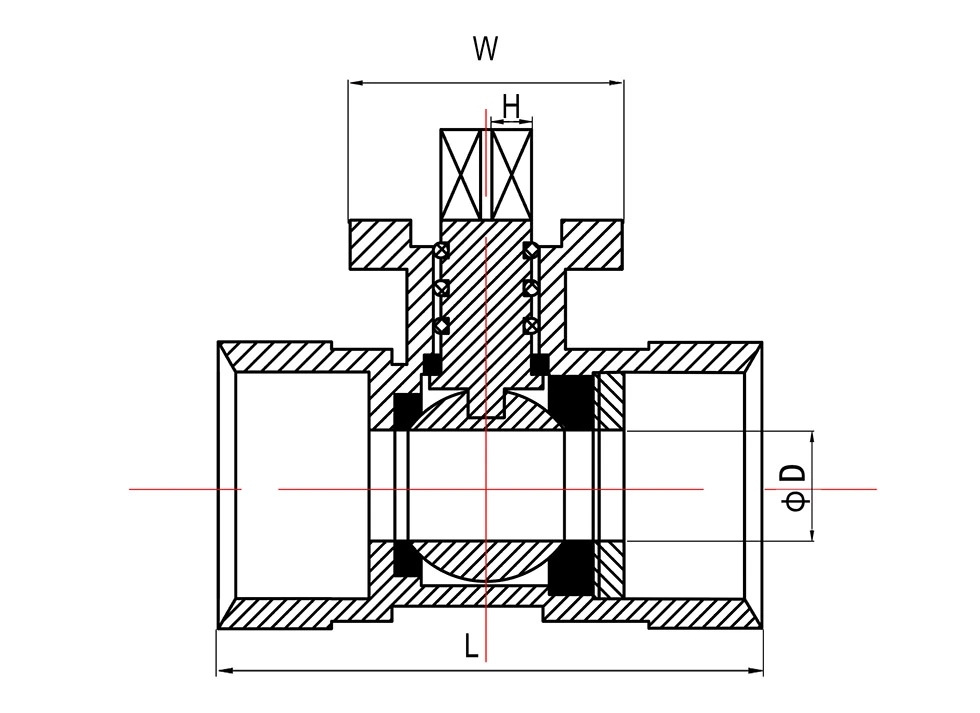

| Dydis | Matmenys (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv VERTĖS
Kv = vandens srauto greitis kubiniais metrais per valandą, dėl kurio slėgis nukris 1 bar į vožtuvas.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Inžineriniai privalumai
Integruotas pavaros tvirtinimo sprendimas
Integruota ISO tvirtinimo platforma leidžia tiesiogiai sujungti su pavaromis, todėl sumažėja išorinių laikiklių poreikis ir iki minimumo sumažinant montavimo komponentus.
Įrangos gamintojams tai reiškia:
- Greitesnis surinkimo procesas
- Švaresnės įrangos dizainas
- Mažesnė montavimo kaina
Optimizuotas OEM įrangos gamybai
Skirtingai nuo standartinių rankinių rutulinių vožtuvų, šis 1 vnt nerūdijančio plieno tiesioginio montavimo rutulinis vožtuvas sukurtas su automatizuotu integracija galvoje. Tai padeda OĮG klientams sukurti kompaktišką įrangą su mažiau išorinių komponentų ir lengviau techninės priežiūros prieiga.
Medžiagos atsekamumas ir patikimumas
Atliekame nerūdijančio plieno medžiagų spektrometrinius bandymus, kad prieš tai patikrintume nikelio ir chromo kiekį gamyba, užtikrinant nuoseklų medžiagų veikimą.
Galimi nerūdijančio plieno variantai užtikrina patikimą atsparumą korozijai pramoniniams skysčiams.
Kompaktiška vientisa vožtuvo konstrukcija
Vientisas korpuso dizainas suteikia:
- Sumažėjusi nuotėkio rizika
- Paprasta priežiūra
- Vietą taupantis įrengimas
Jis tinka įrangai, kurioje svarbu montavimo erdvė ir ilgalaikis patikimumas.
Tiksli gamyba stabiliam darbui
Kiekvienas vožtuvas pagamintas naudojant tikslią apdirbimo technologiją, kad būtų išlaikyti tikslūs matmenys, sklandžiai veiktų ir patikimas prijungimo veikimas pramoninėmis darbo sąlygomis.
Tipinės programos
Automatizuota pramoninė įranga
Naudojamas kaip kompaktiškas srauto valdymo komponentas mašinose, kurioms reikalingas pavara valdomas vožtuvas.
Procesų valdymo sistemos
Tinka pramoniniams vamzdynams, kur reikalingas automatinis atidarymo ir uždarymo valdymas.
Vandens valymo įranga
Taikoma filtravimo ir valymo sistemose su automatizuotu skysčių valdymu.
ŠVOK įranga
Užtikrina patikimą srauto perjungimą ir išjungimo valdymą su ŠVOK susijusioms sistemoms.
Farmacinė ir cheminė įranga
Tinka naudoti, kai reikia nerūdijančio plieno konstrukcijos ir stabilaus skysčio valdymo.
OEM palaikymas iš Shangtai
„Shangtai Valve“ teikia pritaikytus vožtuvų sprendimus pasauliniams klientams, įskaitant:
- Medžiagos parinkimas pagal darbo sąlygas
- Individualūs dydžiai ir prijungimo standartai
- OEM prekės ženklo palaikymas
- Didelės gamybos galimybės
DUK
Kodėl verta rinktis tiesioginio montavimo rutulinį vožtuvą, o ne standartinį rutulinį vožtuvą?
Tiesiogiai montuojamas rutulinis vožtuvas yra skirtas automatizavimui. Tai leidžia tiesiogiai montuoti pavaras, sumažinti papildomų komponentų skaičių ir supaprastinti sistemos surinkimą.
Kokio tipo pavaras galima montuoti šiame 1 vnt nerūdijančio plieno tiesioginio montavimo rutuliniame vožtuve?
Vožtuvas gali būti suderintas su pneumatinėmis ir elektrinėmis pavaromis per ISO montavimo platformą.
Ar šis vožtuvas tinka OEM įrangai?
Taip. Kompaktiška konstrukcija ir pavara paruošta konstrukcija tinka mašinų gamintojams ir automatizavimui sistemų integratoriai.
Kaip „Shangtai Valve“ kontroliuoja medžiagos kokybę?
Neapdorotos nerūdijančio plieno medžiagos tikrinamos spektrometru, siekiant patikrinti sudėtį ir išlaikyti gamybą nuoseklumas.
