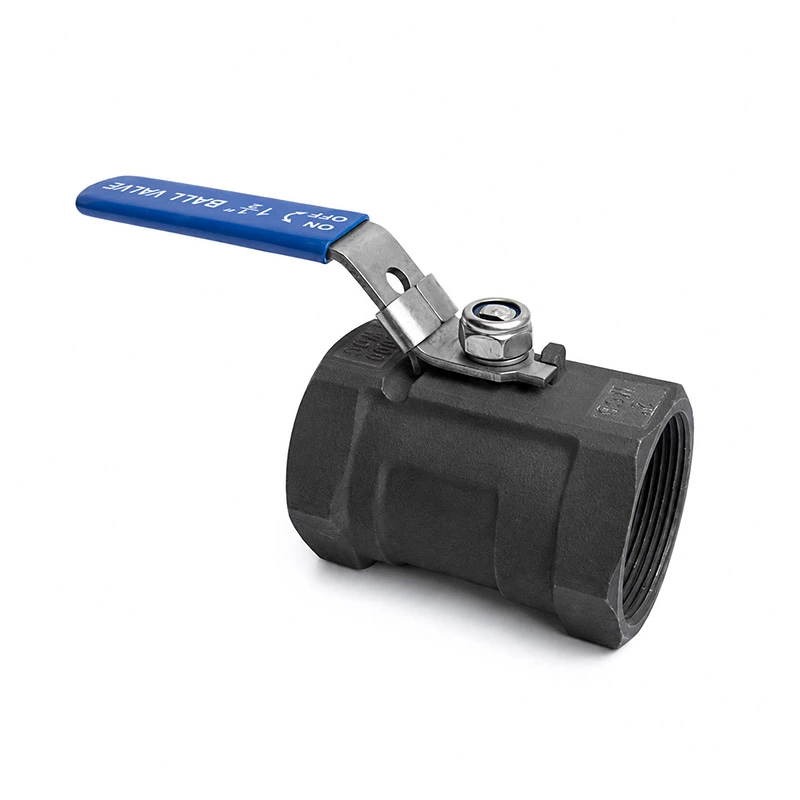

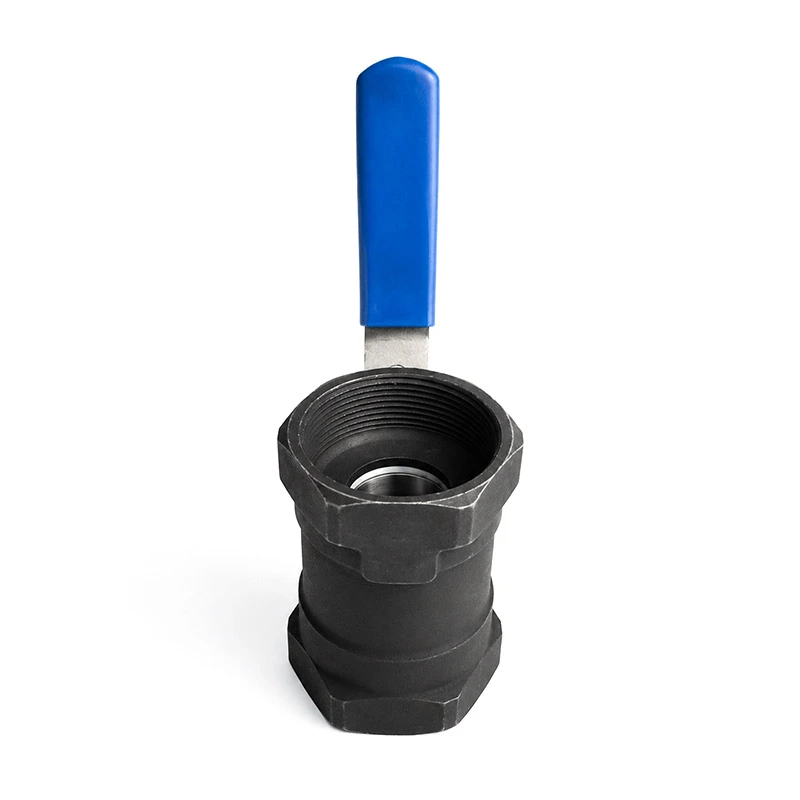

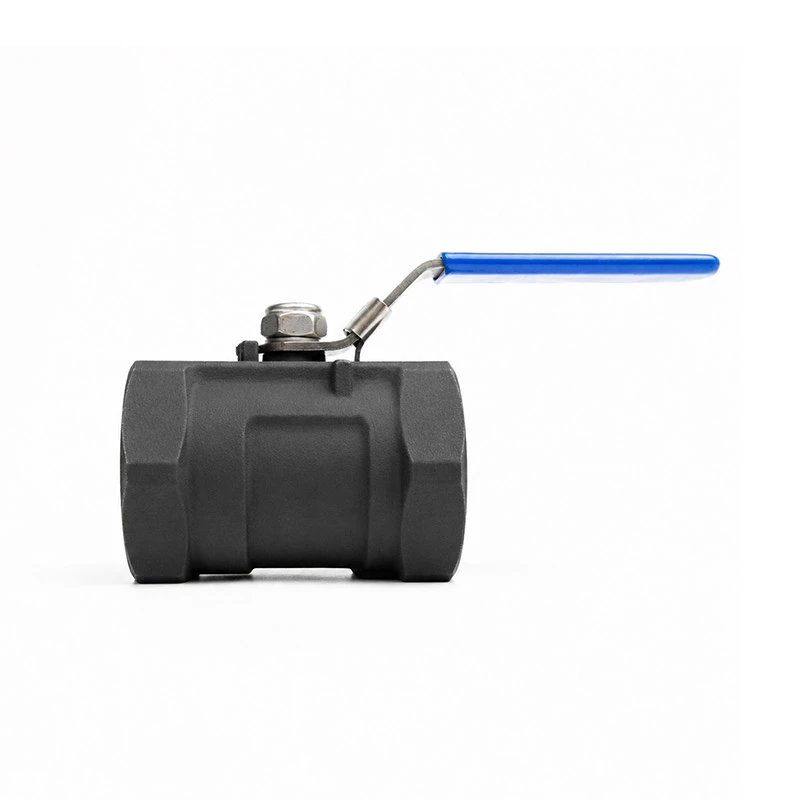

1PC Carbon Steel Ball Valve with Locking Device

1 vnt anglinio plieno rutulinis vožtuvas su fiksavimo įtaisu sujungia tvirtą korpuso struktūrą su praktišku fiksavimo mechanizmu, padėti operatoriams išlaikyti stabilų srauto kontrolę ir sumažinti netinkamo veikimo riziką.

Palyginti su kelių dalių vožtuvų struktūromis, 1 dalies korpuso konstrukcija pasižymi kompaktiškumu ir mažesniu potencialu išoriniai nuotėkio taškai. Anglies plieno konstrukcija užtikrina puikų mechaninį stiprumą ir ekonomiškumą, todėl šis vožtuvas tinkamas bendrai pramonei, kur nereikia nerūdijančio plieno.

Produkto veikimo principas

Vožtuvas naudoja ketvirčio apsisukimo rutulinį mechanizmą terpės srautui valdyti.

Kai rankena pasukama lygiagrečiai dujotiekiui, rutulio kiaurymė susilygiuoja su srauto taku, todėl terpė praeiti. Kai rankena pasukama 90 laipsnių kampu, rutulys pasisuka statmenai srauto krypčiai, blokuoti praėjimą ir išjungti srautą.

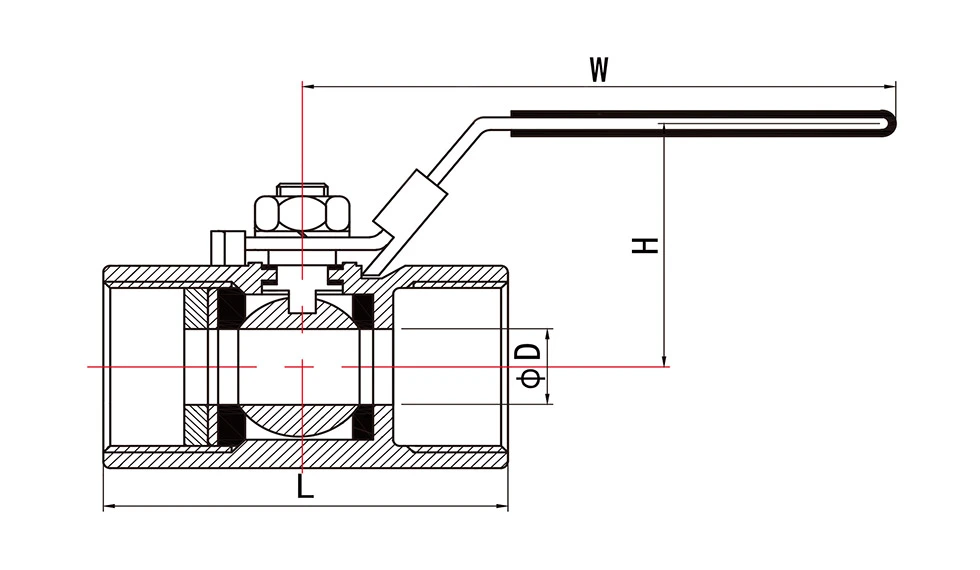

Produkto parametrai

Kv VALUESperdida de carga de 1 bar.skersai vožtuvo.

Kv = vandens srauto greitis kubiniais metrais per valandą, dėl kurio slėgis nukris 1 baru.

* N: sriegio galai pagal ANSI B 2.1 NPT
* B: sriegio galai pagal BS21 BSP

Privalumai

1 gabalo korpuso dizainas

Kompaktiška konstrukcija su mažiau kūno sąnarių, padedanti sumažinti galimus nuotėkio taškus.

Anglies plieno stiprumas

Užtikrina stiprias mechanines charakteristikas pramoniniams vamzdynams.

Rakinama rankena saugos kontrolei

Palaiko saugesnes priežiūros procedūras.

Patikimas išjungimo našumas

Tikslūs rutuliniai ir sandarinimo lizdai užtikrina stabilų sandarinimo veikimą, kai jie tinkamai parinkti ir sumontuoti.

Greita ketvirčio apsisukimo operacija

Paprastas valdymas 90 laipsnių kampu leidžia greitai atidaryti ir uždaryti.

Ekonomiška alternatyva nerūdijančiam plienui

Idealiai tinka nerūdijančioms terpėms, kur reikalingas didelis tvirtumas ir ekonomiškos išlaidos.

Kelios konfigūracijos parinktys

Galimi skirtingi dydžiai, galinės jungtys, slėgio reitingai, sandarinimo medžiagos ir paviršiaus apdorojimas pagal taikymo poreikius.

Pasirinkimo pasiūlymai

Rinkdamiesi 1 vnt anglinio plieno rutulinį vožtuvą su fiksavimo įtaisu, atsižvelkite į šiuos dalykus:

Vidutinis suderinamumas

Patikrinkite, ar vožtuvo medžiaga ir sandarinimo medžiaga tinka skysčiui, pvz., vandeniui, alyvai, dujoms arba suspausto oro.

Slėgio įvertinimas

Pasirinkite vožtuvą pagal faktinį darbinį slėgį ir sistemos slėgio klasę.

Darbinė temperatūra

Pasirinkite tinkamas sėdynės ir sandarinimo medžiagas pagal darbo temperatūros diapazoną.

Vožtuvo dydis

Suderinkite vožtuvo dydį su vamzdyno skersmeniu, kad užtikrintumėte tinkamą srautą.

Baigti ryšio tipą

Pasirinkite srieginių, flanšinių, suvirintų arba pritaikytų jungčių tipus pagal dujotiekio konstrukciją.

Prievado tipas

Full port is recommended when lower pressure drop is required. Reduced port can be selected for compact installation ir ekonomiškumo efektyvumą.

Užrakinimo reikalavimas

Patvirtinkite, ar vožtuvą reikia užrakinti atviroje, uždarytoje padėtyje arba abiejose padėtyse.

Paviršiaus apsauga

Lauke arba drėgnoje aplinkoje rekomenduojama tinkama danga arba antikorozinis apdorojimas.

Produkto palyginimas

Kokybės tikrinimo procesas

Mūsų kokybės tikrinimo procesas yra skirtas užtikrinti stabilų veikimą ir patikimą pristatymą.

Žaliavų patikrinimas

Medžiagos klasė, išvaizda ir sertifikatai tikrinami prieš gaminant.

Matmenų patikrinimas

Raktų matmenys matuojami apdirbimo metu ir po jo.

Komponentų apžiūra

Rutulys, kotas, sėdynės, sandarikliai ir fiksavimo dalys yra tikrinamos prieš surinkimą.

Surinkimo apžiūra

Vožtuvas surenkamas pagal techninius reikalavimus, patikrinamas rankenos veikimas.

Slėgio bandymas

Korpuso ir sėdynės sandarumo bandymas atliekamas pagal galiojančius standartus arba kliento reikalavimus.

Užrakinimo funkcijos testas

Užrakinimo įtaisas patikrinamas, kad būtų užtikrintas sklandus veikimas ir patikima padėtis.

Paviršiaus ir ženklinimo apžiūra

Patikrinama danga, paviršiaus apdaila, gaminio žymėjimas ir vardinės lentelės detalės.

Galutinė apžiūra ir pakuotės patikra

Kiekvienas vožtuvas prieš pakavimą yra patikrinamas, siekiant užtikrinti, kad jis atitiktų užsakymo reikalavimus.

Kodėl verta rinktis mus

- Patyręs pramoninių vožtuvų gaminių tiekėjas
- Stabili kokybės kontrolė nuo medžiagos patikrinimo iki galutinio bandymo
- Lankstus pritaikymas pagal dydį, slėgį, jungtį, sandarinimo medžiagą ir paviršiaus apdorojimą
- OEM prekės ženklo, pritaikytų pakuočių ir projektų užsakymų palaikymas
- Greitas atsakymas į pasiūlymą, techninis patvirtinimas ir aptarnavimas po pardavimo
- Paprašius galima gauti eksportui paruoštą pakuotę ir dokumentus

DUK

1 klausimas: kas yra 1 dalies rutulinis vožtuvas?

1 dalies rutulinis vožtuvas naudoja kompaktišką vienos dalies korpuso struktūrą. Jame yra mažiau kūno jungčių nei kelių dalių konstrukcijose, padeda sumažinti galimus išorinius nuotėkio taškus.

2 klausimas: kokia yra fiksavimo įtaiso paskirtis?

Užrakinimo įtaisas leidžia rankeną užfiksuoti pakabinama spyna atidarytoje arba uždarytoje padėtyje, o tai padeda išvengti atsitiktinis veikimas.

3 klausimas: kokiai terpei gali būti naudojamas šis vožtuvas?

Jis dažniausiai naudojamas suderinamoms terpėms, tokioms kaip vanduo, alyva, dujos, suslėgtas oras ir kiti nerūdijantys skysčiai. Už gali būti rekomenduojamos korozinės medžiagos, nerūdijantis plienas arba specialios medžiagos.

4 klausimas: ar vožtuvą galima užrakinti tiek atidarytoje, tiek uždarytoje padėtyje?

Priklausomai nuo rankenos ir fiksavimo plokštės konstrukcijos, vožtuvas gali būti sukonfigūruotas taip, kad užsifiksuotų reikiamoje padėtyje. Prieš užsakydami patvirtinkite savo užrakinimo reikalavimą.

5 klausimas: kokie ryšio tipai galimi?

Įprastos parinktys yra srieginės, flanšinės, suvirintos arba pritaikytos jungtys, priklausomai nuo vožtuvo konstrukcijos ir taikymas.

6 klausimas: ar anglinis plienas tinkamas naudoti lauke?

Anglies plienas gali būti naudojamas lauke su tinkama danga arba antikoroziniu apdorojimu. Labai ėsdinantiems aplinkai, gali prireikti papildomos apsaugos arba nerūdijančio plieno.

7 klausimas: kokios informacijos reikia citatai?

Nurodykite vožtuvo dydį, slėgio įvertinimą, jungties tipą, terpę, darbinę temperatūrą, kiekį ir visus specialius dalykus reikalavimus.
