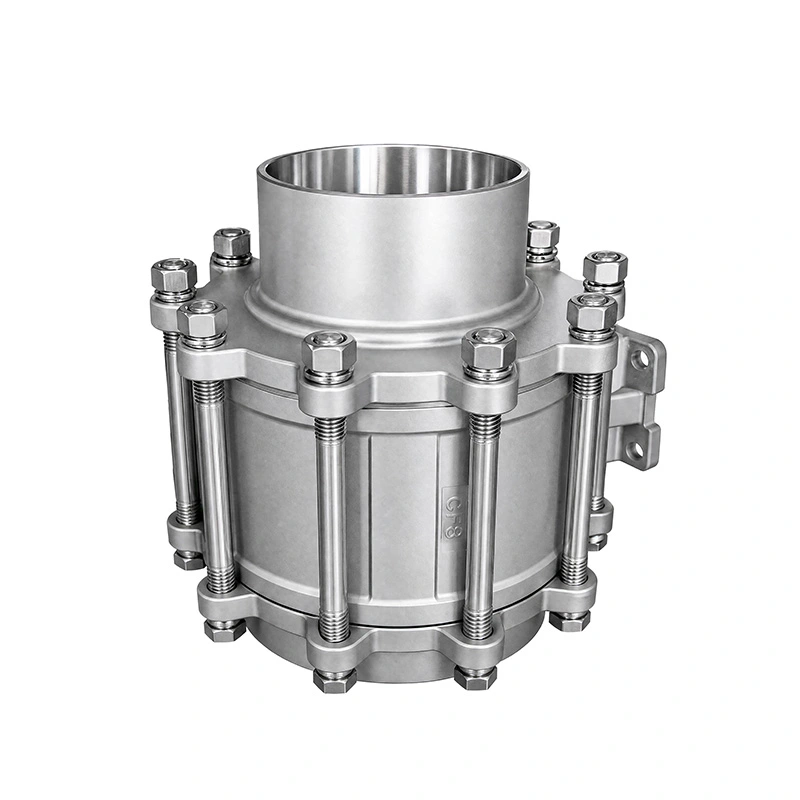

3 vnt. suvirinti galai nerūdijančio plieno rutulinio vožtuvo prailgintas kotas

3PC nerūdijančio plieno rutulinio vožtuvo išplėstinis kotas turi suvirintus galus, skirtus nuolatiniam vamzdyno prijungimui, ir pailgintą kotą, skirtą tais atvejais, kai vožtuvo veikimo taškas turi būti atokiau nuo vamzdžio. Trijų dalių korpusas leidžia pasiekti vidinius komponentus techninei priežiūrai, o ISO 5211 tvirtinimo padėklas palaiko tiesioginį pneumatinių arba elektrinių pavarų montavimą.

Pagrindiniai matmenys

Produkto savybės

1. Sandūrinio suvirinimo vamzdyno jungtis

Vožtuvui naudojami suvirinti galai, pagaminti pagal ASME B16.25. Suvirinant vožtuvą tiesiai į vamzdyną, gaunama fiksuota jungtis be srieginių ar flanšinių jungčių, todėl ši konfigūracija tinka nuolatiniams pramoniniams vamzdynams.

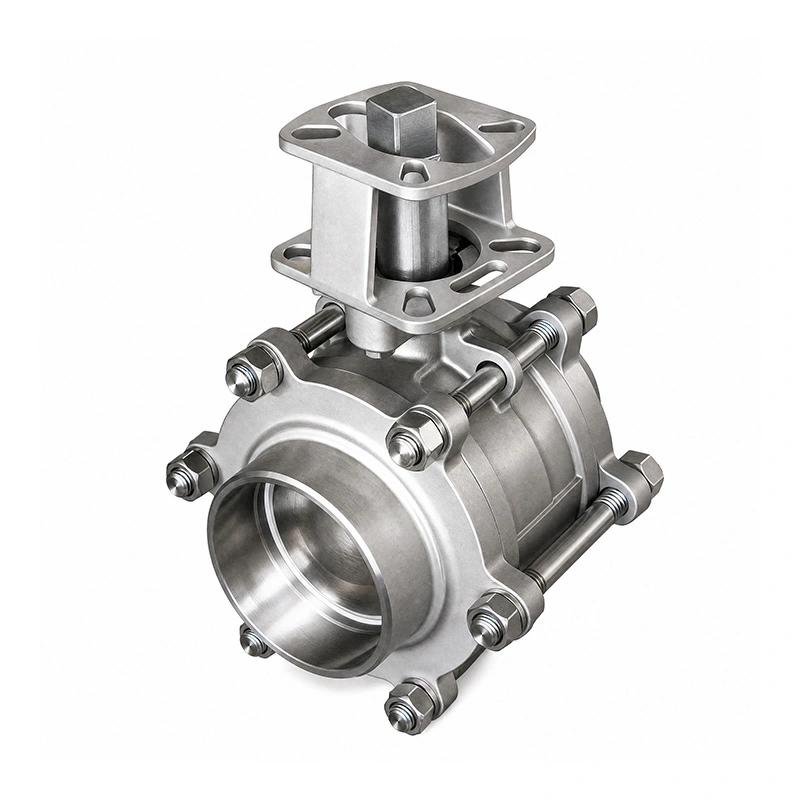

2. Išplėstinė koto konfigūracija

Prailgintas kotas suteikia papildomą darbo tarpą tarp rankenos arba pavaros ir vamzdyno. Tai naudinga, kai izoliacija, vamzdžių išdėstymas ar montavimo sąlygos riboja prieigą prie standartinio vožtuvo koto.

3. Trijų dalių kėbulas priežiūrai

Trijų dalių konstrukcija suteikia prieigą prie vidinių vožtuvo komponentų, kai reikia patikrinti arba pakeisti. Lizdą ir sandarinimo komponentus galima prižiūrėti nekeičiant viso vožtuvo mazgo.

4. Nerūdijančio plieno vožtuvų konstrukcija

3PC nerūdijančio plieno rutulinio vožtuvo prailgintas kotas su užpakaliniu suvirinimu galuose naudoja ASTM A351 CF8M (316) korpusui ir ASTM A182 F316 rutuliui ir kotui. RPTFE sėdynė skirta nurodytam temperatūros diapazonui nuo -25 ℃ iki 150 ℃.

Pavaros montavimas

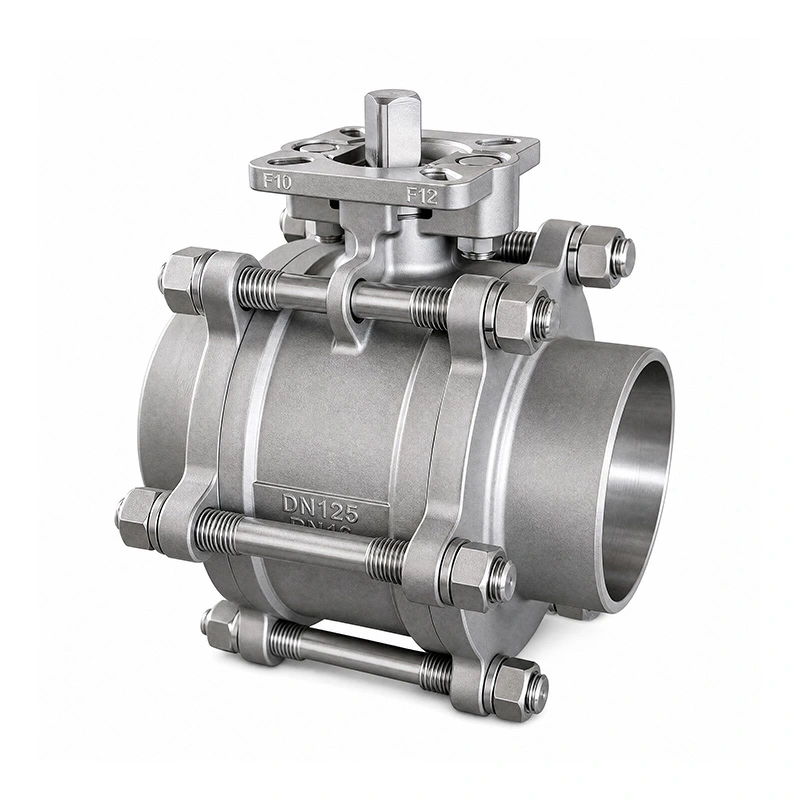

Vožtuvas turi ISO 5211 tvirtinimo padėklą, skirtą tiesioginiam pavaros montavimui. Pneumatinės arba elektrinės pavaros gali būti parenkamos pagal vožtuvo dydį, darbinį sukimo momentą ir valdymo reikalavimus. Prieš užsakant, reikia patikrinti pavaros tvirtinimo sąsają, kad būtų užtikrintas suderinamumas.

Standartai ir patikra

Projektavimas ir gamyba atitinka ASME B16.34, o galai suvirinami pagal ASME B16.25. Vožtuvų bandymai ir patikra atliekami pagal API 598. Slėgio ir temperatūros rodikliai taip pat nurodyti ASME B16.34.

Gamybos patikra apima medžiagų patikrinimą, slėgio bandymą, sandarinimo patikrinimą ir baigtus vožtuvų patikrinimus. Pagal vožtuvo konfigūraciją ir užsakymo reikalavimus galima pateikti medžiagų bandymų ataskaitas ir taikomus gaminio dokumentus.

Programos

3PC nerūdijančio plieno rutulinio vožtuvo prailgintas kotas su užpakaliniu suvirintu galu yra skirtas pramoninėms vamzdynų sistemoms, kurioms reikalinga nuolatinė suvirinta jungtis ir prieinamas vožtuvo veikimas. Tipiškas pritaikymas apima cheminį apdorojimą, naftos chemijos sistemas, farmacijos įrangą, maisto ir gėrimų perdirbimą, energijos gamybą ir vandens valymą.

Prieš pasirinkdami patvirtinkite dujotiekio terpę, slėgį, temperatūrą, vamzdžio dydį, suvirinimo specifikacijas ir turimą montavimo vietą. Taip pat reikia patikrinti vožtuvo medžiagas ir lizdo konfigūraciją, ar jie suderinami su aptarnavimo terpe.

DUK

1. Kokios yra pagrindinės 3PC nerūdijančio plieno rutulinio vožtuvo pailginto stiebo panaudojimas.

Jis naudojamas pramoninėse vamzdynų sistemose, kur reikalinga suvirinta jungtis ir išplėsta prieiga prie vožtuvo. Taikymas apima chemijos, naftos chemijos, farmacijos, maisto ir gėrimų, elektros ir vandens valymo sistemas.

2. Koks standartas taikomas suvirintiems galams?

Sandariai suvirinti galai nurodyti pagal ASME B16.25. Prieš montuojant suvirinimo specifikacijas reikia patikrinti pagal dujotiekio konstrukciją.

3. Ar pavarą galima montuoti tiesiogiai?

Taip. Vožtuvas turi ISO 5211 tvirtinimo padėklą pneumatinei arba elektrinei pavarai montuoti. Pavaros pasirinkimas turėtų būti pagrįstas vožtuvo dydžiu, veikimo sukimo momentu ir valdymo reikalavimais.

4. Kokios medžiagos naudojamos standartinėje konfigūracijoje?

Korpusas yra ASTM A351 CF8M (316), o rutulys ir kotas yra ASTM A182 F316. Standartinė sėdynė yra RPTFE (PTFE+15%fv). Kitos medžiagos yra prieinamos pagal pageidavimą.

5. Koks didžiausias slėgio ir temperatūros diapazonas?

Nurodytas maksimalus slėgis yra 285 PSI, temperatūros diapazonas nuo -25 ℃ iki 150 ℃. Faktinės veikimo ribos turi būti patvirtintos pagal vožtuvo dydį, terpę ir taikomus slėgio ir temperatūros rodiklius.

6. Ar vožtuvą galima pritaikyti?

Taip. Kitos medžiagos ir komponentų konfigūracijos gali būti tiekiamos pagal reikiamą terpę, slėgį, temperatūrą ir montavimo sąlygas.
