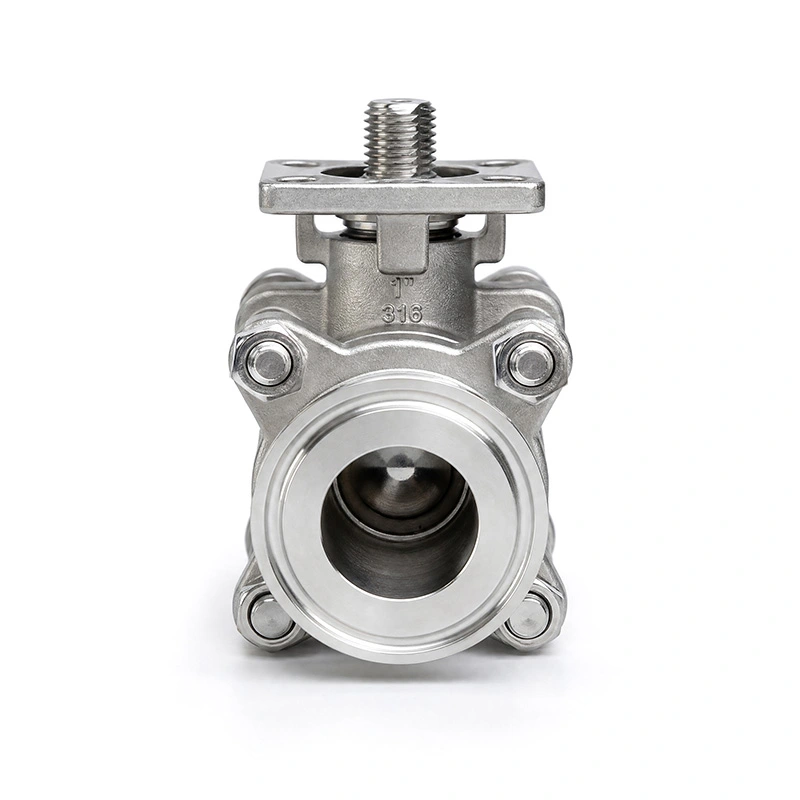

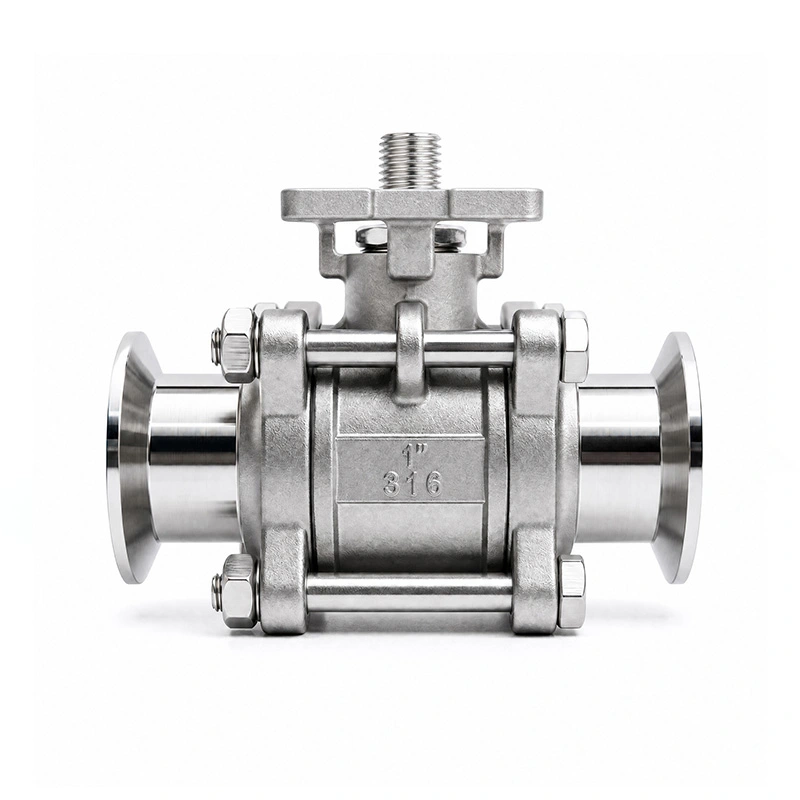

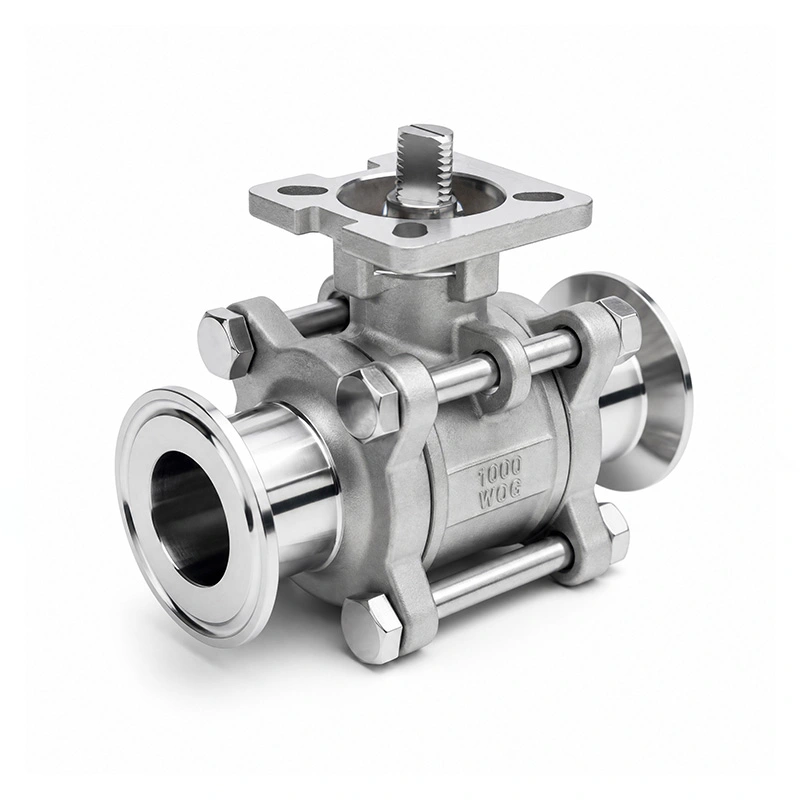

3 vnt. pilnai kapsuliuotas trijų spaustukų rutulinis vožtuvas su ISO 5211 tvirtinimo padėklu

3PC visiškai uždengtas trijų spaustukų rutulinis vožtuvas su ISO 5211 montavimo padėklu naudoja trijų dalių vožtuvo korpusą su trijų spaustukų jungtimis sanitarinėms ir technologinėms vamzdynų sistemoms. Trijų dalių konstrukcija suteikia prieigą prie vidinių komponentų po to, kai vamzdynas yra izoliuotas, o ISO 5211 montavimo padėklas suteikia standartizuotą sąsają pneumatinės arba elektrinės pavaros montavimui. Ši konfigūracija tinka skysčių valdymo sistemoms, kur reikalingos sanitarinės jungtys ir automatinis vožtuvų veikimas.

Pagrindiniai matmenys

Pagrindinės dizaino savybės

Trijų dalių vožtuvo konstrukcija

Trijų dalių korpusas susideda iš centrinės vožtuvo dalies ir dviejų galinių dalių. Tinkamai izoliavus dujotiekį ir sumažinus vožtuvo slėgį, korpusą galima atidaryti, kad būtų galima apžiūrėti arba pakeisti vidinius komponentus. Ši konstrukcija naudinga tais atvejais, kai reikia periodiškai prižiūrėti sėdynes, sandariklius ar kitas vidines dalis.

Trijų spaustukų jungtis

Trijų spaustukų jungtyse vietoj srieginių ar flanšinių jungčių naudojamas gnybtas ir tarpiklis. Šis sujungimo būdas leidžia sumontuoti arba nuimti vožtuvą nesuvirinant vožtuvo tiesiai į vamzdyną. Tinkama tarpiklio medžiaga ir jungties matmenys turi būti parinkti pagal proceso terpę, temperatūrą ir vamzdyno specifikacijas.

ISO 5211 Pavaros tvirtinimas

3PC visiškai uždengtas trijų spaustukų rutulinis vožtuvas su ISO 5211 montavimo padėklu yra suprojektuotas su ISO 5211 pavaros tvirtinimo sąsaja ant vožtuvo. Tai leidžia suderinamas pneumatines arba elektrines pavaras montuoti tiesiai prie vožtuvo, nepasikliaujant atskira įprastu montavimo būdu. Pavaros pasirinkimas turi būti suderintas su vožtuvo dydžiu, veikimo sukimo momentu ir sistemos valdymo reikalavimais.

316 Nerūdijančio plieno sudrėkinti komponentai

Korpusas nurodytas kaip ASTM A351 CF8M (316), o rutulys ir kotas nurodyti kaip ASTM A182 F316. Šios nerūdijančio plieno medžiagos yra tinkamos įvairiems pramoniniams skysčiams, kai svarbu atsižvelgti į medžiagų suderinamumą ir atsparumą korozijai. RPTFE sėdynė sujungia PTFE su 15% užpildu, todėl prieš pasirenkant ją reikia įvertinti pagal faktinę terpę ir darbo temperatūrą.

Programos

3PC visiškai uždengtas trijų spaustukų rutulinis vožtuvas su ISO 5211 montavimo padėklu gali būti naudojamas vamzdynų sistemose, kurioms reikalingas kompaktiškas uždarymo vožtuvas, sanitarinės jungtys ir pasirenkamas automatinis įjungimas. Įprastos taikymo sritys apima:

Bendras skysčių apdorojimas

Cheminių skysčių tvarkymas

Vandens valymo įrenginiai

Lengvoji pramoninė gamyba

Automatizuotos vamzdynų sistemos

Montavimas ir eksploatavimas

Trijų spaustukų montavimas

Prieš montuodami įsitikinkite, kad vožtuvo dydis, jungties matmenys, tarpiklio medžiaga ir slėgio bei temperatūros reikalavimai atitinka dujotiekio specifikacijas. Įstatykite vožtuvą tarp sujungiamų Tri-clamp jungčių, įstatykite atitinkamą tarpiklį ir užfiksuokite jungtį spaustuku. Prieš sukuriant slėgį sistemoje, reikia patikrinti, ar jungtis tinkamai išlygiuota.

Pavaros montavimas

ISO 5211 tvirtinimo padėklas suteikia sąsają su suderinamomis pneumatinėmis arba elektrinėmis pavaromis. Prieš montuodami patikrinkite pavaros mechanizmo tvirtinimo modelį, veleno matmenis ir reikalingą darbinį sukimo momentą. Pavarą reikia sumontuoti ir sureguliuoti pagal vožtuvo ir pavaros gamintojo instrukcijas.

Priežiūra

Prieš techninę priežiūrą atjunkite vožtuvą nuo dujotiekio ir išleiskite visą liekamąjį slėgį. Trijų dalių konstrukcija leidžia atidaryti vožtuvo korpusą, kad būtų galima patikrinti rutulį, lizdus, ​​kotą ir sandarinimo komponentus. Pakeiskite susidėvėjusius komponentus tinkamomis dalimis ir patikrinkite vožtuvo sandarumą bei veikimo būklę prieš grąžindami jį naudoti.

Atrankos svarstymai

Renkantis šį vožtuvą naujai vamzdynų sistemai, atsižvelkite į darbo terpę, slėgį, temperatūrą, vamzdžio dydį, jungties matmenis ir reikalingą įjungimo būdą. Reikia patikrinti vožtuvo lizdo ir sandarinimo medžiagų suderinamumą su proceso skysčiu. Automatizuotoms programoms pavara turi būti parenkama pagal vožtuvo veikimo sukimo momentą ir sistemos valdymo reikalavimus.

DUK

1 klausimas: kam naudojamas 3 PC visiškai įkapsuliuotas trijų spaustukų rutulinis vožtuvas su ISO 5211 montavimo padėklu?

3PC visiškai uždengtas trijų spaustukų rutulinis vožtuvas su ISO 5211 montavimo padėklu naudojamas skysčių įjungimui / išjungimui vamzdynų sistemose, kur reikalingas trijų dalių vožtuvo korpusas, trijų spaustukų jungtis ir pavaros tvirtinimo sąsaja. Jis gali būti sukonfigūruotas rankiniam valdymui arba derinamas su tinkama pneumatine arba elektrine pavara automatiniam valdymui.

2 klausimas: ką suteikia ISO 5211 tvirtinimo padėklas?

ISO 5211 tvirtinimo padėklas suteikia standartizuotą pavaros tvirtinimo sąsają. Suderinamos pneumatinės arba elektrinės pavaros gali būti montuojamos pagal taikomus ISO 5211 montavimo matmenis, atsižvelgiant į pavaros dydžio ir vožtuvo sukimo momento reikalavimus.

3 klausimas: kokie yra trijų dalių konstrukcijos pranašumai?

Trijų dalių konstrukcija suteikia prieigą prie vidinių vožtuvo komponentų po to, kai vamzdynas yra izoliuotas ir slėgis pašalinamas. Tai gali supaprastinti sėdynių, tarpiklių ir kitų tinkamų naudoti komponentų patikrinimą ir keitimą, palyginti su visiškai uždaru vientisu korpusu.

4 klausimas: kokios medžiagos naudojamos šiam vožtuvui?

Korpusas yra ASTM A351 CF8M (316), o rutulys ir kotas yra ASTM A182 F316. Sėdynė yra RPTFE (PTFE+15%fv). Pagal pageidavimą galimos ir kitos medžiagų konfigūracijos.

5 klausimas: ar šis vožtuvas gali būti naudojamas su pneumatinėmis arba elektrinėmis pavaromis?

Taip. ISO 5211 montavimo sąsaja skirta pavaros įrengimui. Tinkama pavara turi būti parinkta atsižvelgiant į vožtuvo dydį, darbinį sukimo momentą, slėgį, temperatūrą ir valdymo sistemos reikalavimus.

6 klausimas: ką reikia patikrinti prieš užsakant?

Patvirtinkite reikiamą vožtuvo dydį, jungties matmenis, darbinį slėgį, temperatūrą, proceso terpę, lizdo medžiagą ir veikimo būdą. Automatizuotose sistemose taip pat turėtų būti patvirtintas pavaros mechanizmo montavimo modelis ir reikalingas sukimo momentas.
