ANSI 150 klasės flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu

Automatiniam vamzdyno izoliavimui vožtuvo konfigūracija turi atitikti vamzdyno standartą, slėgio klasę, jungties matmenis ir pavaros sąsają. ANSI 150 klasės flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu sujungia 150 klasės flanšinę jungtį su ISO 5211 tvirtinimo sąsaja, leidžiančią sukonfigūruoti vožtuvą rankiniam valdymui arba pneumatiniam ir elektriniam valdymui iš dalies. Tikrasis vožtuvo ir pavaros derinys turi būti parenkamas pagal reikiamą sukimo momentą, veikimo sąlygas ir vamzdyno konfigūraciją.

„Shangtai“ gamina pramoninius rutulinius vožtuvus Vendžou mieste, Džedziange, Kinijoje. Gamyba apima apdirbimą, surinkimą ir slėgio bandymus, medžiagų ir matmenų reikalavimus tikrinant pagal taikomą gaminio specifikaciją. Brėžinius, medžiagų reikalavimus ir informaciją apie pavarą galima peržiūrėti, kai reikia konkrečios vožtuvo konfigūracijos.

Pagrindiniai matmenys

Vožtuvo konstrukcija ir pavaros sąsaja

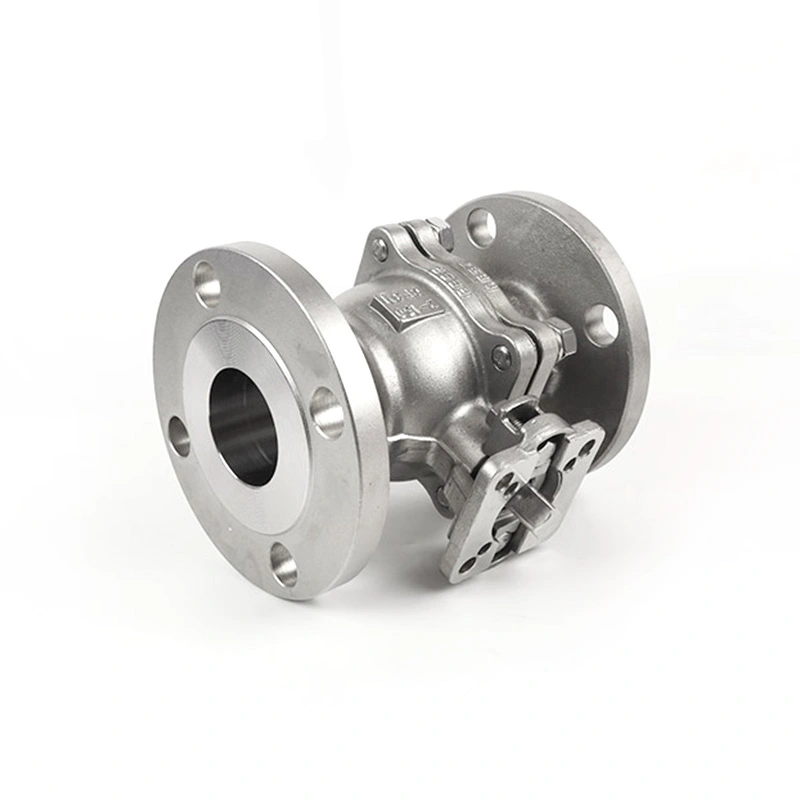

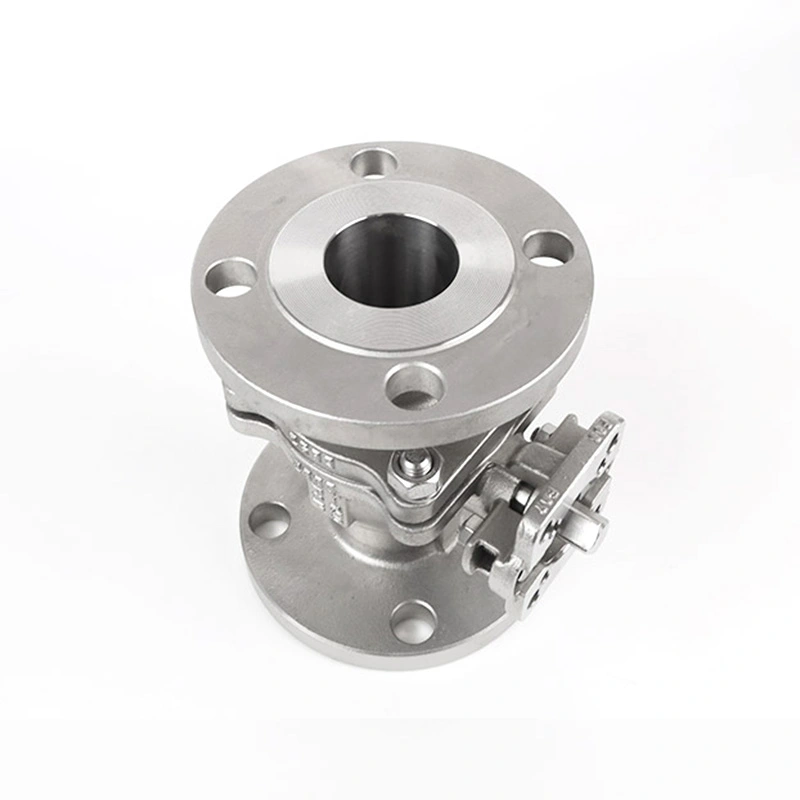

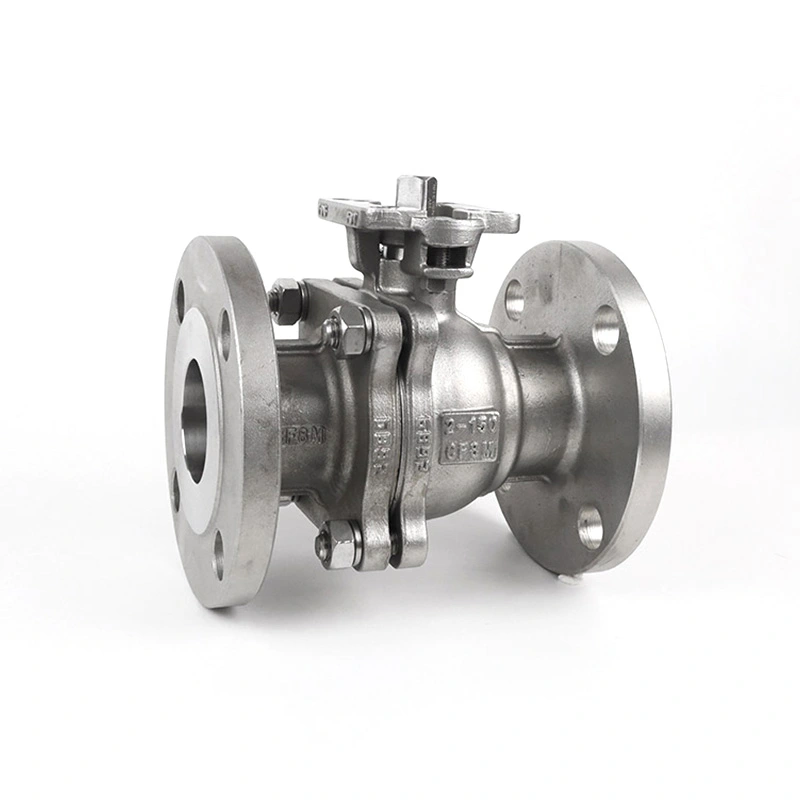

Vožtuvas naudoja flanšinį korpusą, skirtą prijungti prie suderinamų RF vamzdynų flanšų. 316 nerūdijančio plieno korpusas, F316 rutulys ir F316 kotas, išvardyti pagrindinėje specifikacijoje, suteikia pirminės medžiagos konfigūraciją, o RPTFE sėdynė skirta naudoti, kai sėdynės medžiaga yra suderinama su darbo terpe ir temperatūra.

ISO 5211 tvirtinimo pagrindas suteikia standartizuotą sąsają suderinamoms dalinio posūkio pavaroms arba tarpiniam montavimui pritvirtinti. ISO 5211 nurodo pavaros tvirtinimo flanšo ir pavaros komponento matmenis, todėl pavaros sąsaja turi būti suderinta su vožtuvo tvirtinimo dydžiu ir reikalingu darbiniu sukimo momentu, o ne pasirenkama tik pagal vožtuvo dydį.

Nrrint atlikti automatinį aptarnavimą, prieš surenkant reikia patvirtinti vožtuvo sukimo momentą, pavaros galią, montavimo sąsają, sukimosi kryptį ir galimą galią arba oro tiekimą. Galiniai jungikliai, solenoidiniai vožtuvai, padėties reguliatoriai ir kiti valdymo priedai gali būti pasirenkami pagal automatikos sistemą.

Medžiagos ir komponentų konfigūracija

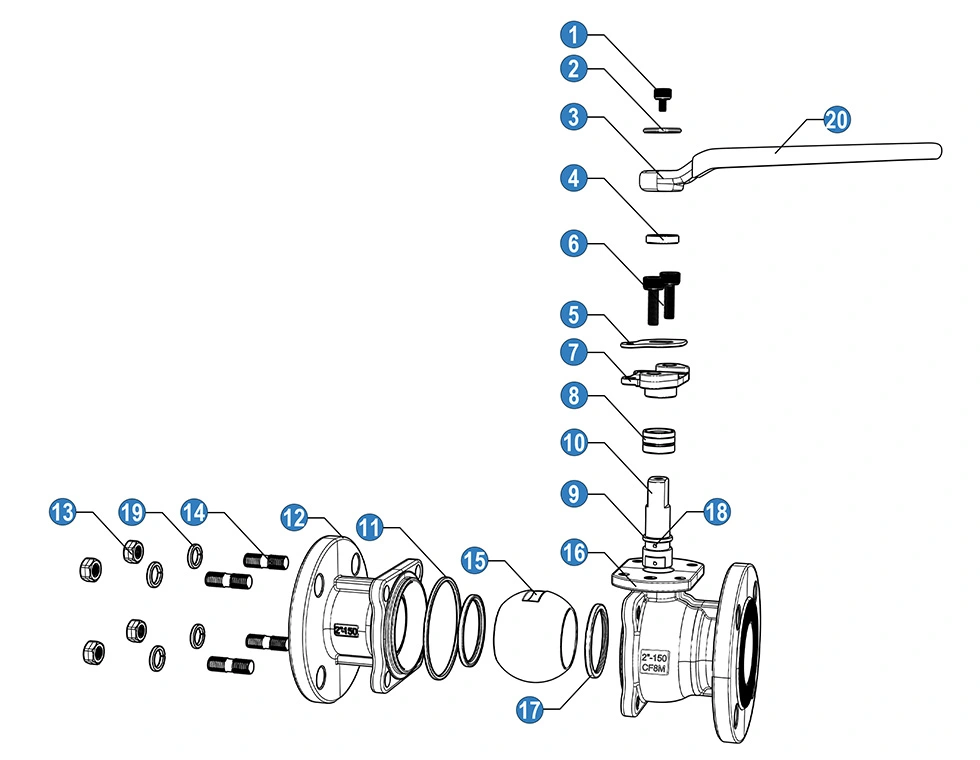

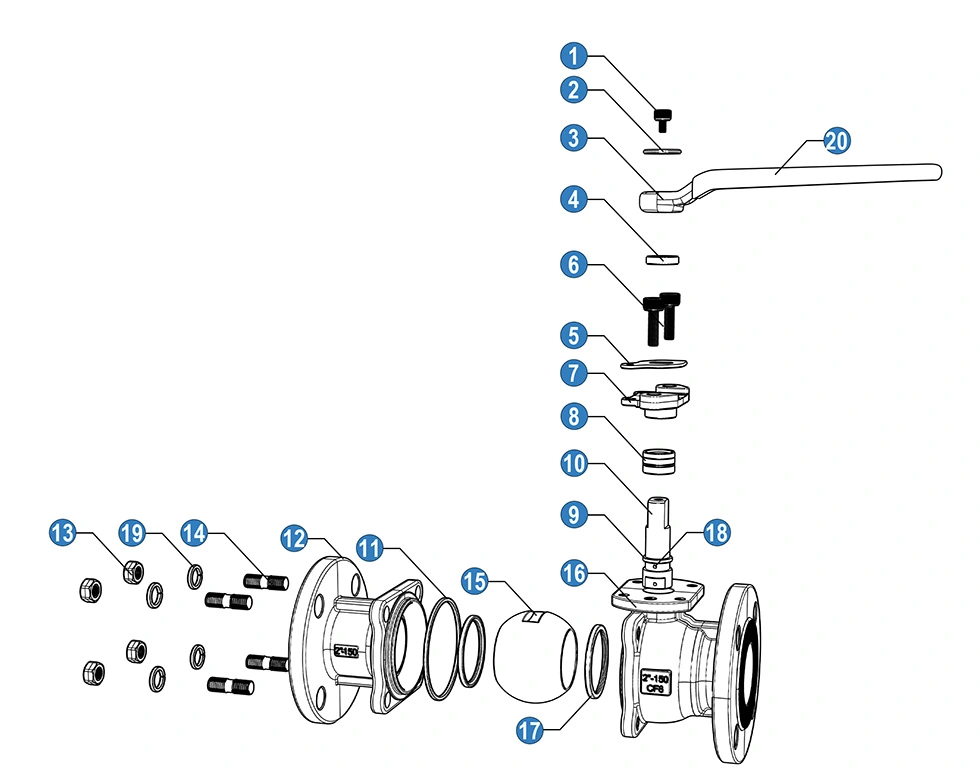

Aukščiau pateiktas komponentų sąrašas rodo vieną medžiagos konfigūraciją. Gaminio specifikacijoje taip pat pateikiama 316 nerūdijančio plieno konfigūracija, leidžianti pasirinkti sudrėkintus komponentus pagal reikiamą atsparumą korozijai ir eksploatavimo sąlygas. Medžiagos pasirinkimas turi būti patvirtintas pagal faktines pirkimo specifikacijas ir skysčių suderinamumo reikalavimus.

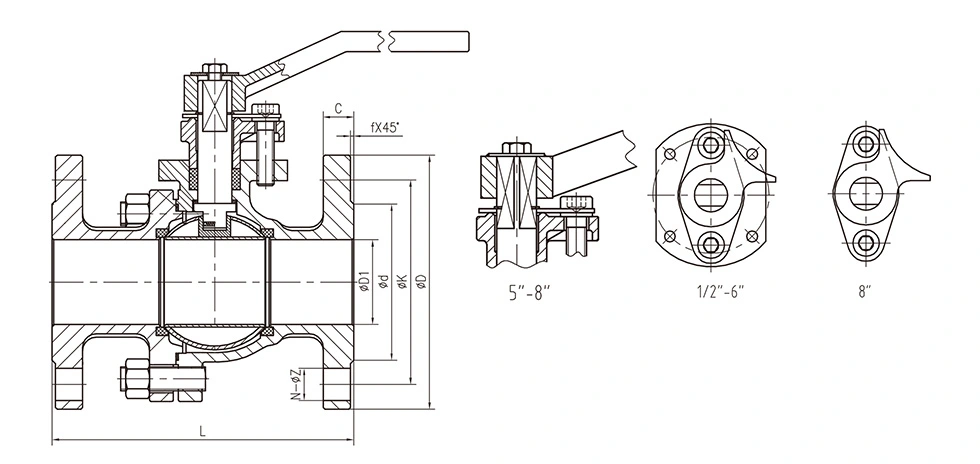

Bendrieji matmenys:

Pagrindinės savybės

150 klasės flanšinio vamzdyno jungtis

RF flanšinio galo konfigūracija užtikrina varžtą tarp vožtuvo ir vamzdyno. Flanšo dydis, varžtų skylių išdėstymas, apdailos tipas ir susiję matmenys turi būti suderinti su jungiamojo vamzdyno flanšu prieš montavimą. ASME B16.5 apima vamzdžių flanšus ir flanšines jungtis nuo NPS 1/2 iki NPS 24 ir apima 150 klasės flanšo matmenis bei slėgio ir temperatūros reikalavimus.

ISO 5211 Pavaros tvirtinimas

Pavaros tvirtinimo sąsaja skirta dalinio posūkio automatizavimui. ISO 5211 apibrėžia tvirtinimo sąsajos matmenis ir pavaros komponentų matmenis, naudojamus suderinamoms pavaroms prijungti prie pramoninių vožtuvų. Todėl reikia patikrinti montavimo dydį ir pavaros galią kartu su vožtuvo veikimo sukimo momentu.

Nerūdijančio plieno slėgio ribiniai komponentai

Pagrindinėje specifikacijoje naudojamas ASTM A351 CF8M (316) kėbului, ASTM A182 F316 rutuliui ir kotui ir RPTFE sėdynei. Šis medžiagų derinys gali būti naudojamas vandeniui, alyvai, dujoms ir kitoms suderinamoms terpėms, kai pasirinktos medžiagos atitinka reikiamas chemines ir temperatūros sąlygas.

Ketvirčio įjungimo / išjungimo operacija

Rutulinis vožtuvas naudoja ketvirčio apsisukimo mechanizmą, kad judėtų iš atviros ir uždarytos padėties. Jis pirmiausia skirtas izoliavimo paslaugai, o ne nuolatiniam droseliui. Jei reikia reguliuoti srautą, prieš pasirenkant reikia įvertinti vožtuvo, lizdo ir veikimo sąlygų tinkamumą.

Antistatinė konstrukcija

Medžiagų sąrašuose yra antistatinis vožtuvo konfigūracijos įtaisas. Jei taikant reikia antistatinių savybių, visa vožtuvo specifikacija ir taikomi bandymo reikalavimai turi būti patvirtinti užsakymo dokumentacijoje.

Tipinės programos

Vandens valymas:Tinka izoliuoti suderinamas vandens linijas, technologinę įrangą ir apdorojimo šlaitus, kai reikalinga flanšinė jungtis.

Naftos ir dujų sistemos:Taikoma suderinamiems naftos ir dujų vamzdynams ir įrangai, kai vožtuvo medžiagos, slėgio klasė ir sandarinimo konfigūracija atitinka aptarnavimo reikalavimus.

Cheminis apdorojimas:Gali būti naudojamas proceso skysčio izoliavimui, kai korpuso, rutulio, koto, sėdynės ir tarpiklio medžiagos yra chemiškai suderinamos su terpe.

Pramonės procesų įranga:Pavaros tvirtinimo sąsaja leidžia vožtuvą įmontuoti į automatines slydas, kolektorius ir įrangą, kuriai reikalingas nuotolinis atidarymo/uždarymo valdymas.

Bendra vamzdyno izoliacija:Tinka pramoninėms vamzdynų sistemoms, kurioms reikalingas 150 klasės flanšinis rutulinis vožtuvas ir rankinis arba automatinis uždarymas.

Pavaros pasirinkimas

Pavaros pasirinkimas turėtų būti pagrįstas reikiamu vožtuvo darbiniu sukimo momentu, o ne vien tik vardiniu vamzdžio dydžiu. Vožtuvo dydis, lizdo medžiaga, slėgio skirtumas, terpė, temperatūra ir veikimo dažnis gali turėti įtakos sukimo momento reikalavimui.

Pneumatiniam valdymui patvirtinkite galimą oro slėgį, pavaros išėjimo sukimo momentą, gedimo padėtį ir valdymo priedus. Elektriniam valdymui patikrinkite reikiamą sukimo momentą, maitinimo šaltinį, veikimo ciklą ir grįžtamojo ryšio reikalavimus. ISO 5211 montavimo sąsaja taip pat turi atitikti pasirinktą pavarą ir movos išdėstymą.

Pasirinkimo ir montavimo svarstymai

Prieš užsakydami patvirtinkite vardinį dydį, 150 klasės slėgio klasę, flanšo matmenis, RF apdailą, darbinį slėgį, temperatūrą, vidutines ir reikalingas korpuso ir apdailos medžiagas. Automatiniams vožtuvams pateikite pavaros tipą, reikalingą sukimo momentą, montavimo sąsają ir valdymo reikalavimus.

Prieš montuodami patikrinkite flanšų paviršius ir vožtuvų galus, ar jie nepažeisti ar užteršti. Tinkamai sulygiuokite sujungimo flanšus ir tolygiai priveržkite varžtus naudodami tinkamą tarpiklį ir atitinkamą montavimo procedūrą. Venkite priverstinai išlyginti dujotiekį per vožtuvo korpusą.

Sumontavę pavarą, prieš pradėdami naudoti vožtuvą patikrinkite sukimosi kryptį ir atidarymo/uždarymo ribas. Sunkios pavaros arba pavarų dėžės, kur reikia, turi būti tinkamai paremtos, kad pernelyg didelės išorinės apkrovos nebūtų perkeltos į vožtuvo tvirtinimo sąsają.

Naudojimo atsargumo priemonės

Naudokite vožtuvą nurodytoje slėgio ir temperatūros ribose. 285PSI vertė produktų lentelėje neturėtų būti traktuojama kaip universalus leistinas slėgis kiekvienam dydžiui ir temperatūrai; taikomas slėgio ir temperatūros įvertinimas turėtų būti patvirtintas esamai konfigūracijai.

Prieš pradėdami eksploatuoti, praplaukite dujotiekį, kad į vožtuvą nepatektų šiukšlių ir sugadintumėte lizdą arba sandarinimo paviršius.

Nenaudokite rutulinio vožtuvo nuolatiniam droseliui, nebent taikymas buvo techniškai įvertintas pagal pasirinktą sėdynę ir veikimo sąlygas.

Prieš atlikdami techninę priežiūrą, izoliuokite dujotiekį, pašalinkite slėgį ir patikrinkite, ar vožtuvą saugu naudoti. Automatinių vožtuvų atveju atjunkite arba izoliuokite pavaros maitinimą arba valdymo šaltinį, kaip reikalaujama pagal taikomą priežiūros procedūrą.

Kokybės tikrinimas ir dokumentacija

Gamybos patikrinimas gali apimti medžiagų patikrinimą, matmenų patikrinimą, kėbulo surinkimą ir slėgio bandymą pagal taikomus gaminio ir užsakymo reikalavimus. API 598 naudojamas vožtuvų tikrinimo ir bandymo reikalavimams, o ASME B16.34 sprendžia atitinkamus vožtuvo konstrukcijos, slėgio-temperatūros ir matmenų reikalavimus.

Projektams, kuriems reikalingas atsekamumas, prieš gaminant reikia patvirtinti medžiagos klasę, vožtuvo specifikaciją, bandymo reikalavimus ir pavaros konfigūraciją. Shangtai gali peržiūrėti techninius brėžinius ir informaciją apie taikymą, kai projektui reikalinga konkreti vožtuvo ir automatikos konfigūracija.

DUK

1. Kam naudojamas ANSI 150 klasės flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu?

ANSI 150 klasės flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu naudojamas pramoninių vamzdynų sistemų įjungimui/išjungimui, kur reikalinga 150 klasės flanšinė jungtis ir dalinio posūkio pavaros sąsaja. Jis gali būti sukonfigūruotas rankiniam valdymui arba automatiniam valdymui, atsižvelgiant į vožtuvo dydį, darbinį sukimo momentą ir sistemos reikalavimus.

2. Kuo skiriasi 150 klasės įvertinimas ir lentelėje nurodytas maksimalus slėgis?

150 klasė yra slėgio klasės žymėjimas, o nurodyta 285PSI yra konkretaus gaminio didžiausia slėgio vertė. Leidžiamas darbinis slėgis turi būti patvirtintas atsižvelgiant į vožtuvo dydį, medžiagą, temperatūrą ir taikomą slėgio ir temperatūros įvertinimą, o ne darant prielaidą, kad kiekvienai veikimo sąlygai taikoma viena slėgio vertė.

3. Kurią pavarą galima montuoti ant vožtuvo?

Pneumatinės ir elektrinės dalinio sukimosi pavaros gali būti svarstomos, kai jų montavimo sąsaja ir išėjimo sukimo momentas atitinka vožtuvą. Tinkamai konfigūracijai taip pat gali būti skirtas hidraulinis paleidimas. Pavaros pasirinkimas turi apimti sukimo momento, sukimosi, galios arba oro tiekimo ir valdymo reikalavimus.

4. Kodėl vožtuvo lizdui naudojamas RPTFE?

Pateiktoje gaminio konfigūracijoje RPTFE nurodyta kaip sėdynės medžiaga. Jo tinkamumas priklauso nuo darbo terpės, slėgio ir temperatūros. Jei naudojate agresyvias chemines medžiagas arba temperatūra yra už nurodyto intervalo ribų, prieš pasirenkant sėdynę ir sandarinimo medžiagas reikia peržiūrėti.

5. Ką reikėtų patvirtinti prieš užsakant flanšinį rutulinį vožtuvą?

Patvirtinkite vožtuvo dydį, 150 klasės įvertinimą, flanšo standartą ir paviršių, terpę, slėgį, temperatūrą, medžiagų derinį ir veikimo būdą. Automatizuotam vožtuvui taip pat turėtų būti nurodytas pavaros tipas, sukimo momentas, ISO 5211 tvirtinimo dydis ir valdymo reikalavimai.

6. Ar galima pakeisti vožtuvo medžiagą iš 316 nerūdijančio plieno?

Atsižvelgiant į pritaikymą, gali būti svarstomos ir kitos medžiagos konfigūracijos. Renkantis medžiagą reikia atsižvelgti į korozijos sąlygas, slėgį, temperatūrą ir suderinamumą su darbo terpe. Galutinės korpuso, rutulio, koto ir sėdynės medžiagos turi būti patvirtintos gaminio specifikacijoje prieš gaminant.
