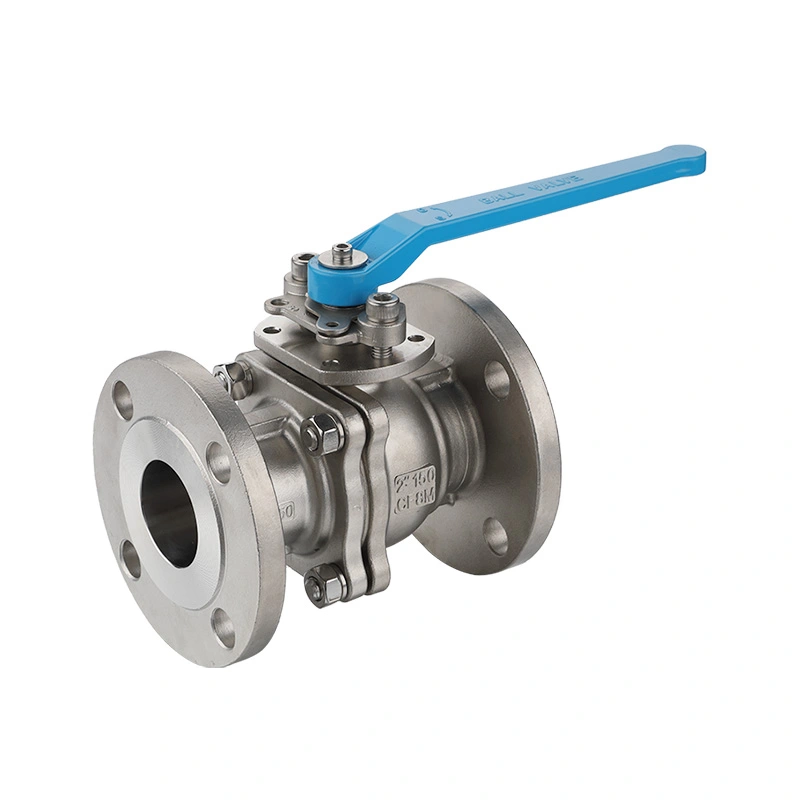

ANSI 150LB nerūdijančio plieno flanšinis rutulinis vožtuvas

ANSI 150LB nerūdijančio plieno flanšinis rutulinis vožtuvas yra nerūdijančio plieno rutulinis vožtuvas su flanšinėmis galinėmis jungtimis, skirtas vamzdynų sistemoms, kuriose naudojama ASME 150 klasės slėgio klasė. Jis naudoja ketvirčiu apsisukimo besisukantį rutulį, kad pradėtų arba sustabdytų suderinamų skysčių srautą ir dažniausiai naudojamas pramoninių vamzdynų sistemų įjungimui/išjungimui.

ANSI 150LB reiškia ASME Class 150 slėgio klasę. Faktinis leistinas darbinis slėgis priklauso nuo vožtuvo dydžio, medžiagos, darbinės temperatūros ir taikomo slėgio-temperatūros įvertinimo. Nerūdijančio plieno konstrukcija užtikrina korozijai atsparų vožtuvo korpusą ir pagal paskirtį gali būti gaminama naudojant tokias medžiagas kaip 304 arba 316 nerūdijantis plienas.

Flanšinė jungtis leidžia vožtuvą varžtais pritvirtinti tiesiai prie atitinkamų vamzdynų flanšų, o tai yra praktiškas pramoninių vamzdynų sistemų prijungimo būdas ir palengvina būsimą patikrinimą ar techninę priežiūrą. Rutulinio vožtuvo mechanizmas užtikrina greitą ketvirčio apsisukimo veikimą atidarant ir uždarant dujotiekį.

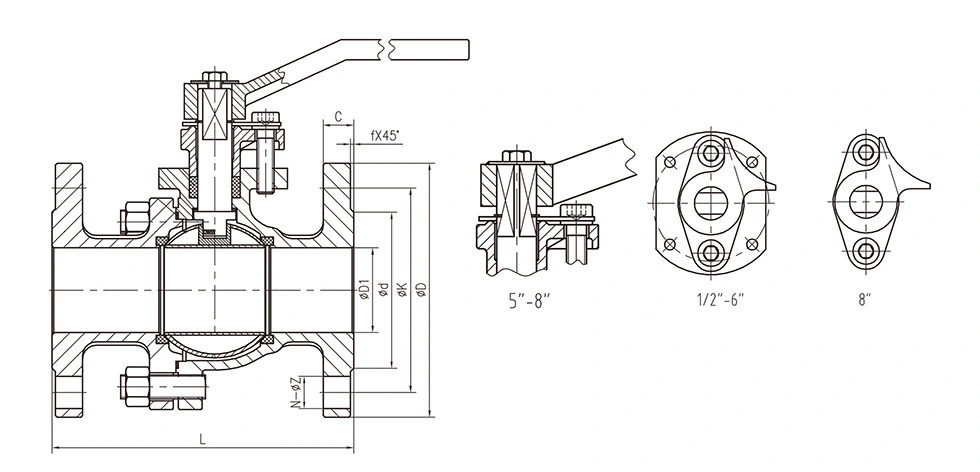

Pagrindiniai matmenys

Bendrieji matmenys:

Pramonės programos

Mūsų ANSI 150LB nerūdijančio plieno flanšinis rutulinis vožtuvas naudoja unikalią trijų pakopų koto sandarinimo sistemą, optimizuotą didelio ciklo veikimas, slėgio svyravimai ir dujinės terpės darbo sąlygos. Jis užtikrina stabilumą be nutekėjimo ir išskirtinis nuovargio efektyvumas įvairioms pramoninių skysčių sistemoms:

Naftos ir chemijos pramonė

Tinka technologiniams vamzdynams, atšakoms ir lengvojo kuro dujų perdavimui. Daugiapakopis koto sandariklis patikimai apsaugo nuo degiųjų ir sprogių terpių nutekėjimo esant svyruojančiam slėgiui.

Specialios dujų sistemos

Idealiai tinka aukšto slėgio azoto, deguonies, vandenilio ir suspausto oro kilpoms, plačiai naudojamas lazeriu pjaustant dujas tiekimo, degalinės ir dažnų paleidimo-sustabdymo dujotiekių.

Energija ir šiluminė inžinerija

Taikoma augalų komunaliniams vamzdynams ir pagalbinėms skysčių linijoms. Jis atsparus sandarinimo senėjimui, kurį sukelia kintamasis temperatūra ir slėgis, užtikrinantys ilgalaikį stabilų veikimą.

Farmacijos ir smulkiosios chemijos pramonė

Užtikrina sandarią koroziją sukeliančių ir grynų proceso skysčių izoliaciją. Dviejų krypčių sandarinimo konstrukcija leidžia išvengti terpės nuotėkis ir išorinis užterštumas, atitinkantis aukštus saugos ir sanitarinius standartus.

Bendrosios pramoninės ir hidraulinės sistemos

Puikiai tinka slėgio bandymo stendams ir automatinei skysčių įrangai. Puikios nuovargio savybės prisitaiko prie dažni perjungimai ir impulsinio slėgio darbo scenarijai.

Kodėl verta rinktis „Shangtai“?

Išskirtinė 3 pakopų stiebo sandarinimo sistema

Įrengtas piramidinis savaime užsiveržiantis pirminis sandariklis, Viton antrinis sandarinimo žiedas ir Belleville spyruoklinis V formos žiedas tretinis antspaudas. Savaime stiprėjantis sandarinimo efektyvumas kompensuoja susidėvėjimą ir šiluminę deformaciją, pašalina kotą nuotėkis ilgalaikio didelio ciklo veikimo metu.

Dviejų krypčių apsaugos struktūra

Patobulinta sandarinimo sistema apsaugo nuo vidinio terpės nuotėkio ir blokuoja išorines dulkes, drėgmę ir nešvarumus patenka į vožtuvą, efektyviai prailgina tarnavimo laiką ir sumažina priežiūros išlaidas.

Standartizuota Amerikos standartinė gamyba

Pagaminta ir išbandyta pagal API 608 / ISO 17292, ASME B16.34 ir API 598. Atitinka ASME B16.5 (flanšas) ir ASME B16.10 (akis į akį) standartai, užtikrinantys visišką suderinamumą su pasauliniais pramonės projektais.

Nuovargį mažinanti ir saugi struktūra

Sustiprintas vožtuvo korpusas be deformacijų atlaiko impulsinį slėgį ir stiprius slėgio smūgius. Įmontuota apsauga nuo išpūtimo stiebo struktūra pašalina perteklinio slėgio saugos pavojų.

Statiškai laidus antistatinis dizainas

Komplektuojama su profesionalia antistatine struktūra, kuri nuolat veda dėl trinties susidariusią statinę elektros energiją tarp vidutinių ir vidinių dalių. Jis apsaugo nuo statinės elektros kaupimosi ir kibirkščių rizikos, todėl užtikrina saugų veikimą degių, sprogių ir dujinių terpių vamzdynai, atitinkantys pramonės saugos specifikacijas.

Maža priežiūra ir ekonomiškas

Optimizuotas dažno perjungimo scenarijams ir pasižymi puikiomis nuovargio savybėmis. Tai sumažina įrangos prastovos laiką ir keitimo dažnis, sumažinant ilgalaikes eksploatavimo išlaidas, palyginti su įprastais vieno sandariklio vožtuvais.

Išskirtinis aptarnavimo palaikymas

Palaikykite lazeriu pritaikytą logotipą ir pakuotės dizainą

Teikti OEM/ODM paslaugas

Visiškai patikrinta prieš išvažiuojant iš gamyklos, pridedama kokybės patikrinimo ataskaita

Pasirenkamos papildomos paslaugos, tokios kaip apsauga nuo susidūrimo ir jūra gabenant sustiprinta pakuotė

DUK

1. Ką ANSI 150LB reiškia nerūdijančio plieno flanšiniam rutuliniam vožtuvui?

ANSI 150LB reiškia ASME Class 150 slėgio klasę, naudojamą vožtuvui ir jo flanšinei jungčiai. Faktinis leistinas darbinis slėgis priklauso nuo vožtuvo dydžio, medžiagos, darbinės temperatūros ir taikomo slėgio-temperatūros įvertinimo.

2. Kokie flanšo standartai galimi šiam rutuliniam vožtuvui?

Flanšo standartai gali būti parinkti pagal vamzdynų sistemą ir projekto reikalavimus. Įprastose konfigūracijose gali būti ASME B16.5 flanšai, o tam tikroms reikmėms galima apsvarstyti kitus flanšo standartus.

3. Kokios nerūdijančio plieno medžiagos gali būti naudojamos vožtuvui?

Įprastos korpuso medžiagos yra 304 ir 316 nerūdijantis plienas, kurių specifinė klasė parenkama pagal darbo terpę, temperatūrą, slėgį ir korozijos sąlygas. Esant pageidavimui, galimi ir kiti medžiagų deriniai.

4. Kokias laikmenas gali tvarkyti ANSI 150LB nerūdijančio plieno flanšinis rutulinis vožtuvas?

Vožtuvas gali būti naudojamas vandeniui, alyvai, dujoms ir kitiems suderinamiems pramoniniams skysčiams. Vožtuvo korpusas, rutulys, lizdas ir sandarinimo medžiagos turi būti parenkamos pagal cheminį suderinamumą, slėgį ir tikrosios terpės temperatūrą.

5. Ar šis flanšinis rutulinis vožtuvas tinkamas naudoti aukštoje temperatūroje?

Taikomas temperatūros diapazonas priklauso nuo vožtuvo medžiagų, lizdo medžiagos ir slėgio bei temperatūros vertės. Renkantis vožtuvą reikia patvirtinti tikrąją darbinę temperatūrą, kad įsitikintumėte, jog konfigūracija tinka numatytoms eksploatavimo sąlygoms.

6. Ar vožtuvas gali būti tiekiamas su pneumatine arba elektrine pavara?

Taip. Flanšinis rutulinis vožtuvas gali būti sukonfigūruotas rankiniam, pneumatiniam arba elektriniam veikimui pagal vožtuvo dydį, reikalingą darbinį sukimo momentą ir valdymo sistemą. Pavara turi būti tinkamai suderinta su vožtuvu ir faktinėmis veikimo sąlygomis.

7. Kokios informacijos reikia norint pasirinkti tinkamą flanšinį rutulinį vožtuvą?

Pagrindinė pasirinkimo informacija apima vardinį vožtuvo dydį, slėgio klasę, flanšo standartą, darbinę terpę, darbinį slėgį, temperatūrą, reikalingą medžiagą ir veikimo būdą. Dujotiekio brėžiniai arba programos detalės taip pat gali padėti nustatyti tinkamą konfigūraciją.

8. Ar galima pritaikyti nerūdijančio plieno flanšinį rutulinį vožtuvą?

Taip. Medžiagų rūšis, flanšo specifikacijas, lizdo ir sandarinimo medžiagas, vožtuvo veikimą ir kitas konfigūracijos detales galima pasirinkti pagal projekto reikalavimus. Prieš gaminant galima peržiūrėti brėžinius ar technines specifikacijas.
