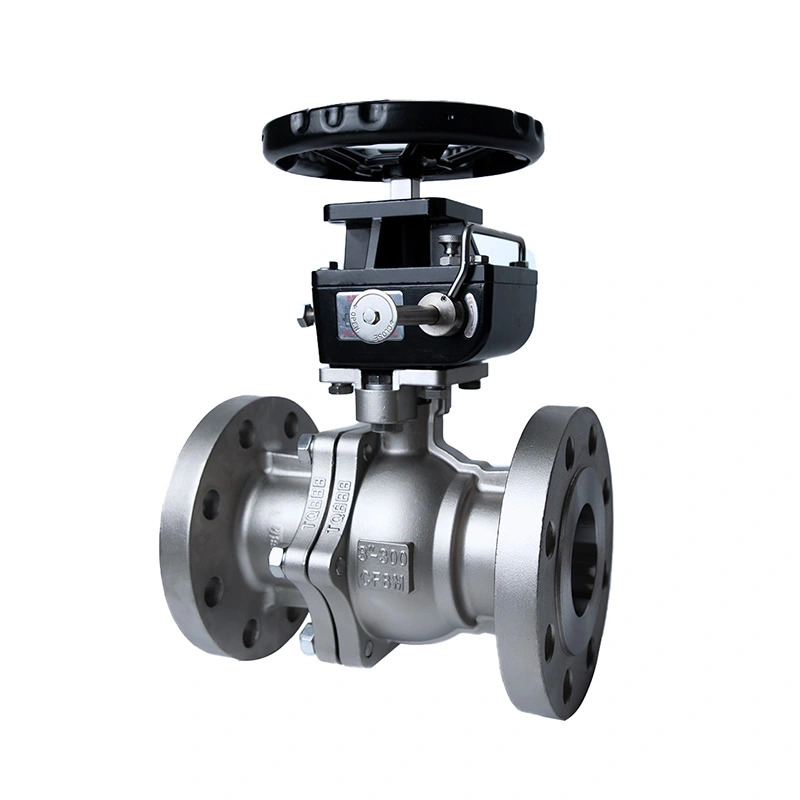

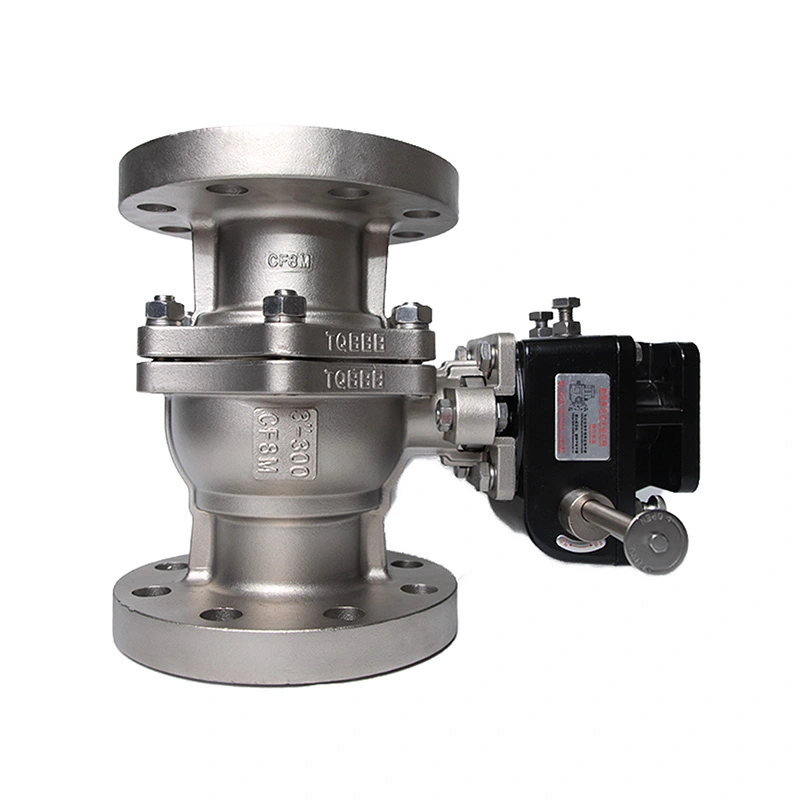

ANSI 300LB flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu

ANSI 300LB flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu yra sukonfigūruotas pramoniniam vamzdynų izoliavimui, kai reikalingas 300 klasės flanšinis vožtuvas ir pavara paruošta veikti. Jo nerūdijančio plieno slėgio riba ir vidiniai komponentai yra nurodyti nurodytam slėgio ir temperatūros diapazonui, o vožtuvo konfigūraciją galima suderinti su rankiniu, pneumatiniu arba elektriniu valdymu pagal paskirtį.

„Shangtai“ gamina pramoninius rutulinius vožtuvus Vendžou, Džedziange, Kinijoje, apdirbant, surinkus, išbandant slėgį, tikrinant ir baigiant paruošti pagal taikomus gaminio reikalavimus. Projekto užsakymams vožtuvo matmenys, medžiagų konfigūracijos, pavaros reikalavimai, brėžiniai ir techninė dokumentacija gali būti patvirtinti prieš gamybą.

Pagrindiniai matmenys

Vožtuvų konstrukcija ir medžiagų pasirinkimas

Vožtuvas naudoja nerūdijančio plieno korpusą su ASTM A351 CF8M (316) konstrukcija, o rutulys ir kotas nurodyti kaip ASTM A182 F316. Šios medžiagos užtikrina vienodą nerūdijančio plieno konfigūraciją slėgio ribos ir pagrindinių sudrėkintų komponentų atžvilgiu. RPTFE sėdynė, sudaryta iš PTFE su 15% užpildu, parenkama nurodytam veikimo diapazonui ir prieš užsakant turi būti patvirtinta atsižvelgiant į faktinę proceso terpę ir temperatūrą.

Nerūdijančio plieno korpusas

ASTM A351 CF8M (316) korpusas sudaro pagrindinę slėgį turinčią vožtuvo struktūrą. Nerūdijančio plieno konstrukcija gali būti naudojama pramoninėje terpėje, kur medžiagų suderinamumas ir atsparumas korozijai yra svarbūs pasirinkimo veiksniai.

316 Kamuolys ir stiebas

Rutuliui ir kotui naudojama ASTM A182 F316 medžiaga pagal nurodytą konfigūraciją. Rutulys yra ketvirtinio apsisukimo srauto valdymo elementas, o kotas perkelia darbinį sukimo momentą iš rankenos arba pavaros į rutulį.

RPTFE sėdynė

RPTFE sėdynė užtikrina sandarinimo sąsają aplink rutulį. Lizdų pasirinkimas turi būti patikrintas atsižvelgiant į terpę, darbinę temperatūrą, slėgį ir reikalingas eksploatavimo sąlygas, nes vožtuvo lizdo suderinamumas gali skirtis tarp skirtingų proceso skysčių.

300 klasės flanšinio rutulinio vožtuvo konfigūracija

300 klasės konfigūracija skirta vamzdynų sistemoms, kurioms reikalinga aukštesnė slėgio klasė nei klasė 150. Išvardytas maksimalus slėgis yra 740 PSI, tačiau leistinas darbinis slėgis neturėtų būti nustatomas vien pagal vardinę klasę. Tikrasis slėgio pajėgumas priklauso nuo vožtuvo dydžio, medžiagos, temperatūros ir taikomo slėgio ir temperatūros įvertinimo.

RF flanšiniai galai užtikrina varžtų sujungimą su atitinkamais vamzdyno flanšais. Pasirinkimo metu reikia patikrinti vardinį vamzdžio dydį, flanšo matmenis, slėgio klasę, apdailos tipą, tarpiklių išdėstymą, varžtų specifikacijas ir turimą montavimo erdvę, palyginti su vamzdynų sistema.

ISO 5211 Pavaros tvirtinimas

ANSI 300LB flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu gali būti sukonfigūruotas taip, kad veiktų automatiškai, naudojant ISO 5211 tvirtinimo sąsają. Pavara turi būti parenkama pagal vožtuvo veikimo sukimo momentą ir faktines eksploatavimo sąlygas, o ne tik pagal vožtuvo dydį.

Pneumatinės ir elektrinės pavaros gali būti naudojamos automatiniam įjungimo / išjungimo valdymui. Priklausomai nuo valdymo sistemos, gali prireikti papildomų komponentų, tokių kaip solenoidiniai vožtuvai, ribiniai jungikliai, padėties grįžtamojo ryšio įtaisai arba padėties nustatymo įtaisai. Turima montavimo sąsaja, pavaros sukimo momentas, sukimosi kampas, maitinimo arba oro tiekimas ir valdymo signalas turi būti patvirtinti prieš surinkimą.

Rankinis valdymas

Rankinis valdymas gali būti naudojamas ten, kur vožtuvas valdomas lokaliai ir nereikia automatinio valdymo. Darbo būdas turi būti parenkamas pagal vožtuvo dydį, montavimo padėtį, veikimo dažnį ir reikalingą darbinį sukimo momentą.

Pneumatinis paleidimas

Pneumatinis paleidimas tinka sistemoms, kuriose yra suslėgto oro ir reikalingas greitas ketvirčio apsisukimo veikimas. Pavaros sukimo momentas turi apimti tinkamą vožtuvo veikimo sąlygų ir lizdo trinties nuolaidą.

Elektrinis paleidimas

Elektrinį valdymą galima naudoti, kai vožtuvą reikia integruoti į elektrinę valdymo sistemą. Įtampa, darbo ciklas, sukimo momentas, eigos ribos, grįžtamojo ryšio reikalavimai ir aplinkos sąlygos turi būti patvirtinti renkantis pavarą.

Gamybos procesas

1. Techninis patvirtinimas

Prieš gaminant apžvelgiamas reikalingas vožtuvo dydis, 300 klasės įvertinimas, korpuso ir apdailos medžiagos, darbo terpė, temperatūra, lizdo konfigūracija, jungčių matmenys, veikimo būdas, pavaros reikalavimai. Brėžinius ir technines specifikacijas galima patikrinti, kai vožtuvas yra didesnio vamzdyno ar automatikos projekto dalis.

2. Medžiagos paruošimas ir patikrinimas

Atvežamos medžiagos ir įsigyjami komponentai tikrinami pagal galiojančius gamybos ir tikrinimo reikalavimus. Medžiagos identifikavimas, matmenys, paviršiaus būklė ir pagalbiniai medžiagų dokumentai gali būti peržiūrėti užsakymams, kuriems reikalingas atsekamumas.

3. CNC apdirbimas

CNC apdirbimas naudojamas vožtuvo korpuso sąsajoms, flanšų paviršiams, rutuliniams ir koto komponentams, sandarinimo sritims, varžtų skylėms ir kitoms tikslioms savybėms. Matmenų valdymas yra svarbus norint išlaikyti tinkamą vožtuvo korpuso, vamzdyno jungties ir veikiančių komponentų išlygiavimą.

4. Komponento paruošimas

Vožtuvų rutuliukai, sandarinimo paviršiai, kotai, lizdai, sandariklis, tarpinės, tvirtinimo detalės ir kiti komponentai paruošiami prieš surinkimą. Paviršiaus apdailos ir valymo reikalavimai priklauso nuo medžiagos ir numatomo naudojimo.

5. Surinkimas ir proceso patikrinimas

Vidiniai komponentai surenkami pagal nurodytą konfigūraciją. Patikrinimai gali apimti koto išlygiavimą, rutulio judėjimą, sandarinimo komponentų montavimą, flanšo matmenis, korpuso surinkimą ir pavaros tvirtinimo sąsajos matmenis.

6. Slėgio ir funkcinis bandymas

Gataviems vožtuvams atliekami atitinkami korpuso slėgio ir lizdo sandarumo bandymai. Prieš išleidžiant taip pat patikrinama veikimo funkcija, su sukimo momentu susijusios sąlygos, išvaizda, žymėjimas ir kiti nurodyti tikrinimo elementai.

7. Galutinė apžiūra ir pakavimas

Galutinė patikra apima gaminio identifikavimą, reikalingus dokumentus, vožtuvo būklę, apsauginius gaubtus, priedus ir pakuotę. Flanšų paviršiai ir kiti atviri jungčių paviršiai turi būti apsaugoti transportavimo metu, kad būtų sumažinta sugadinimo rizika.

Tipinės programos

Vandens valymo ir komunaliniai vamzdynai

Naudojamas izoliuoti vandens valymo įrenginiuose, komunaliniuose vamzdynuose, siurbimo sistemose ir susijusiuose pramoniniuose vandens įrenginiuose, kai pasirinktos medžiagos yra suderinamos su aptarnavimo terpe.

Naftos ir dujų sistemos

Taikoma vamzdynų izoliacijai ir įrangos jungtims naftos ir dujų sistemose, kur slėgio klasė, medžiagos specifikacija, sėdynės konfigūracija ir taikomi standartai atitinka projekto reikalavimus.

Cheminis apdorojimas

Galima nurodyti suderinamoms cheminio proceso terpėms. Renkantis medžiagą reikia atsižvelgti į cheminę sudėtį, koncentraciją, temperatūrą, slėgį ir galimą poveikį kūnui, kamuoliui, stiebui ir sėdynei.

Energijos ir pramoninių procesų sistemos

Dėl flanšinės jungties ir 300 klasės konfigūracijos šis vožtuvas tinka tam tikriems pramoninių procesų, komunalinių paslaugų ir maitinimo sistemos vamzdynams, kur reikia varžtų vamzdynų jungčių ir ketvirčio apsisukimo izoliacijos.

Pasirinkimo ir montavimo svarstymai

Vožtuvo pasirinkimas turėtų prasidėti nuo faktinių eksploatavimo sąlygų, o ne vien tik vardinio vamzdžio dydžio. Prieš užsakant turi būti patvirtinta ši informacija:

Vidutinė:Identifikuokite skystį ir patikrinkite jo suderinamumą su korpusu, rutuliu, kotu, sėdyne, sandarikliu ir tarpiklių medžiagomis.

Slėgis ir temperatūra:Patvirtinkite normalų ir maksimalų darbinį slėgį, temperatūros diapazoną, slėgio svyravimus ir taikomus slėgio ir temperatūros rodiklius.

Flanšinė jungtis:Suderinkite vožtuvo flanšo dydį, 300 klasės įvertinimą, RF apdailą, varžtų skylių išdėstymą, tarpiklio tipą ir vamzdyno flanšo matmenis.

Srauto ir prievado konfigūracija:Patvirtinkite, ar reikalinga viso ar sumažinto angos konstrukcija, atsižvelgiant į srauto pajėgumą, slėgio kritimą ir vamzdynų reikalavimus.

Pavara:Automatiniams vožtuvams pateikite reikiamą veikimo sukimo momentą, pavaros tipą, maitinimo arba oro tiekimą, valdymo signalą ir grįžtamojo ryšio reikalavimus.

Montavimas:Vamzdyno flanšai turi būti tinkamai sulygiuoti prieš prisukant varžtais. Vožtuvas neturi būti verčiamas į padėtį, kad būtų kompensuotas vamzdžio nesutapimas, o veikimo metu vožtuvas turi neviršyti nurodyto slėgio ir temperatūros ribų.

Testavimas ir dokumentacija

Vožtuvo tikrinimas gali apimti korpuso slėgio bandymą, lizdo nuotėkio bandymą, matmenų patikrinimą, veikimo patikrinimus, vizualinę apžiūrą ir ženklinimo patikrinimą pagal taikomus užsakymo reikalavimus. API 598 yra skirtas šio vožtuvo testavimui ir tikrinimui.

Techninė dokumentacija gali būti pateikta pagal gaminio konfigūraciją ir projekto reikalavimus. Galimi dokumentai gali apimti gaminio duomenų lapus, matmenų brėžinius, informaciją apie medžiagas, tikrinimo įrašus ir taikomus bandymų dokumentus.

DUK

1 klausimas: kam naudojamas ANSI 300LB flanšinis rutulinis vožtuvas su ISO 5211 pavaros pagrindu?

ANSI 300LB flanšinis rutulinis vožtuvas su ISO 5211 pagrindu, skirtas pavarai, naudojamas pramoniniam vamzdynų izoliavimui ir automatiniam skysčių įjungimui / išjungimui. Jis tinkamas suderinamoms vandens, naftos, dujų, chemijos, komunalinių paslaugų ir pramoninių procesų reikmėms esant nurodytoms slėgio, temperatūros ir medžiagų riboms.

2 klausimas: ar 300 klasė reiškia, kad vožtuvas visada gali veikti esant 300 psi?

300 klasė yra slėgio klasės žymėjimas, o ne fiksuota slėgio vertė psi. Leistinas darbinis slėgis priklauso nuo vožtuvo medžiagos, dydžio, darbinės temperatūros ir taikomo slėgio-temperatūros įvertinimo.

3 klausimas: kaip reikia pasirinkti pavarą?

Pavara turi būti parenkama pagal reikiamą vožtuvo veikimo sukimo momentą, eksploatavimo sąlygas, veikimo dažnį ir valdymo reikalavimus. Pneumatinio arba elektrinio paleidimo atveju prieš surenkant taip pat reikia patikrinti montavimo sąsają ir pavaros specifikacijas.

4 klausimas: kokia sėdynės medžiaga tiekiama su šiuo vožtuvu?

Išvardintoje konfigūracijoje kaip sėdynės medžiaga naudojamas RPTFE (PTFE+15%fv). Gali būti svarstomos kitos sėdynės arba sandarinimo konfigūracijos, kai skirtingoms terpėms ar temperatūros sąlygoms reikalinga kita medžiaga.

5 klausimas: ar vožtuvas gali būti tiekiamas su pneumatine arba elektrine pavara?

Taip. Vožtuvas gali būti sukonfigūruotas valdyti rankiniu būdu arba tiekiamas su suderinamu pneumatiniu arba elektriniu valdymu. Pavaros pasirinkimas turi būti patvirtintas pagal vožtuvo dydį, veikimo sukimo momentą, valdymo metodą ir montavimo reikalavimus.

6 klausimas: kokia informacija turėtų būti pateikta prašant citatos?

Naudinga informacija apima vožtuvo dydį, slėgio klasę, terpę, darbinį slėgį, temperatūrą, korpuso medžiagą, lizdo medžiagą, flanšo reikalavimus, veikimo būdą, pavaros specifikacijas, kiekį ir visus reikiamus brėžinius ar techninius standartus.

7 klausimas: ar galima pateikti techninius brėžinius ir medžiagų dokumentus?

Taip. Pagal vožtuvo konfigūraciją ir projekto reikalavimus galima pateikti gaminio brėžinius, informaciją apie matmenis, informaciją apie medžiagas, tikrinimo įrašus ir kitus taikomus techninius dokumentus.
