2vnt rutuliniai vožtuvai

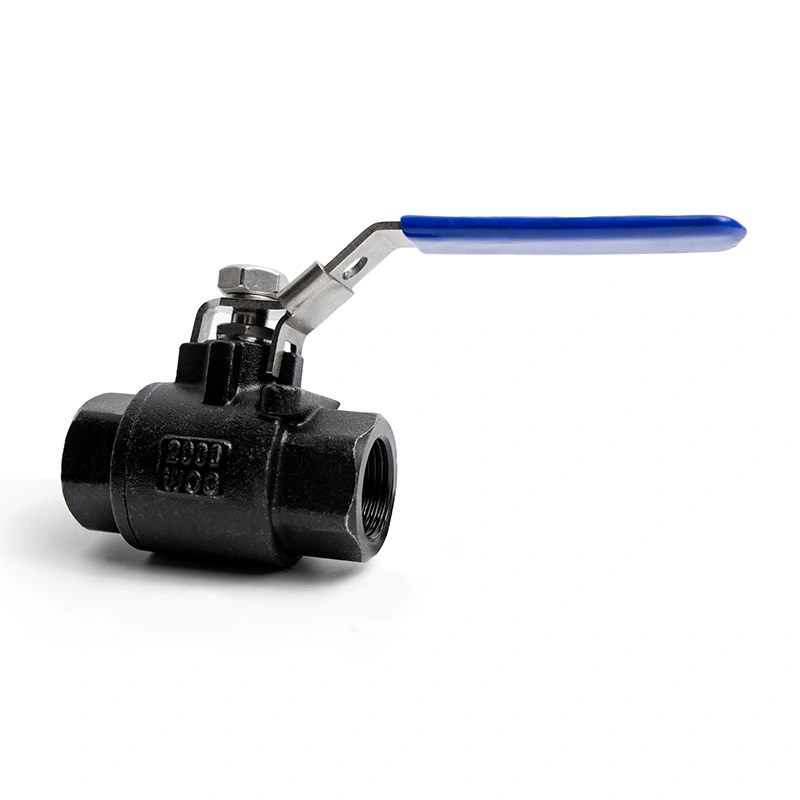

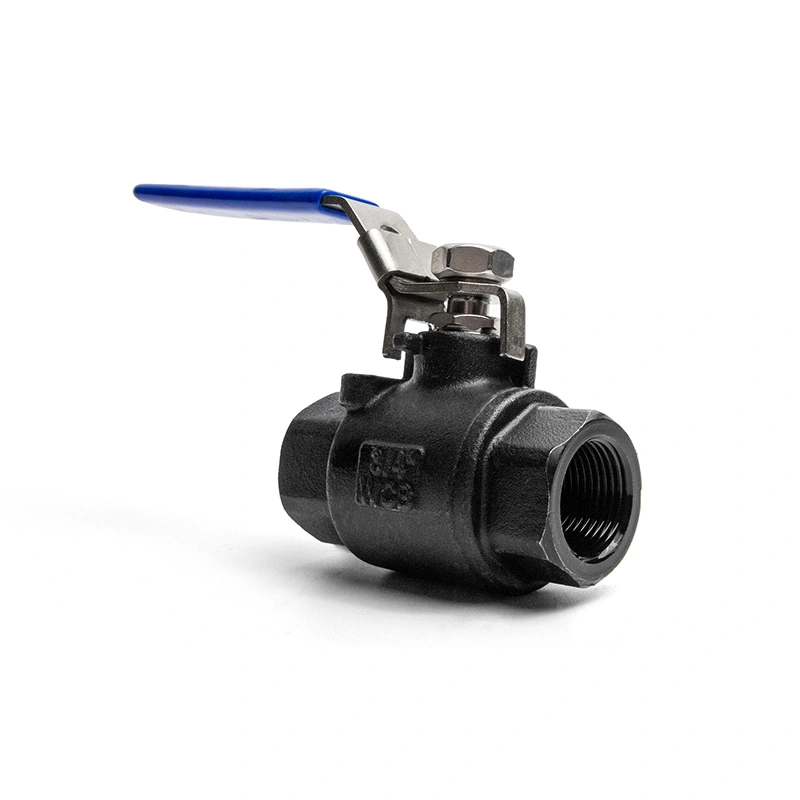

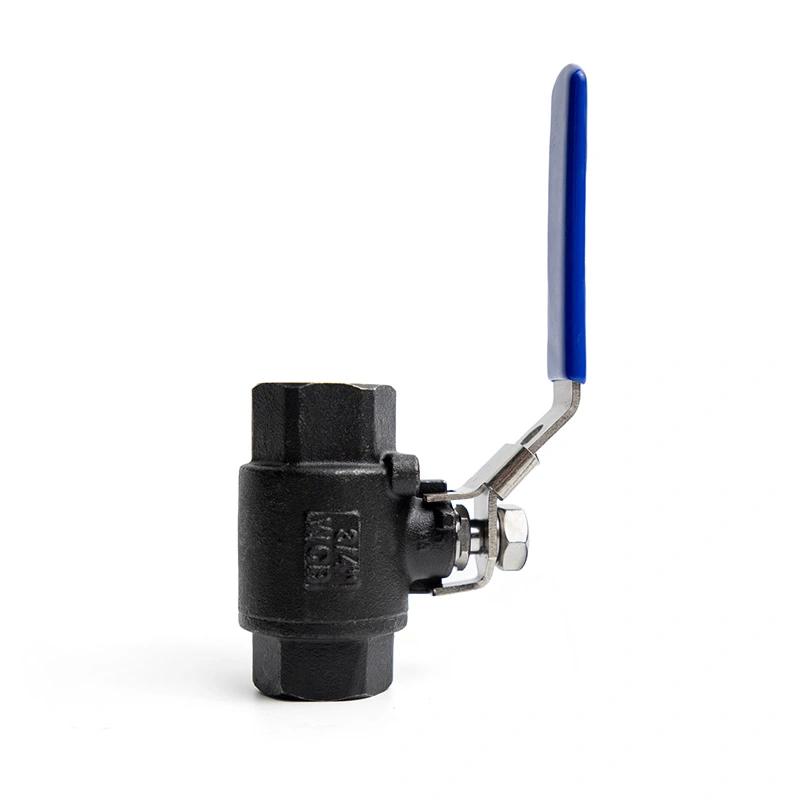

2 vnt anglinio plieno rutulinis vožtuvas 2000WOG su fiksavimo įtaisu
Shangtai Valve tiekia 2PC anglinio plieno rutulinį vožtuvą 2000WOG su fiksavimo įtaisu, skirtą pramoniniam uždarymui iki 1975 PSI. Dviejų dalių korpusas palengvina sandariklio pakeitimą, o užrakinimo rankena padeda išvengti atsitiktinio veikimo. Gamyklos kainodara, masiniai užsakymai, kainos ir OĮG reikalavimai pateikiami pagal specifikacijas.
Shangtai 2PC anglinio plieno rutulinis vožtuvas 2000WOG su fiksavimo įtaisu yra sukurtas patikimam įjungimo / išjungimo valdymui aukšto slėgio pramoniniai vamzdynai. Šis vožtuvas, kurio slėgis yra iki 1975 PSI, tinka reikalaujantis vandens, naftos, dujų, suspausto oro ir suderinamų pramoninių skysčių naudojimo be smūgio sąlygomis.
Dviejų dalių korpuso konstrukcija daro vožtuvą naudingesnį nei daugelis vienetinių konstrukcijų. Kai priežiūra yra reikia, vožtuvą galima išardyti patogiau, todėl galima pakeisti lizdus ir sandarinimo komponentus prailginti tarnavimo laiką ir sumažinti pakeitimo išlaidas.
Siekiant užtikrinti pastovią kokybę, vožtuvas tikrinamas keturiais kokybės kontrolės etapais nuo neapdoroto korpuso iki ruošinio gatavas produktas:
Neapdoroto kėbulo ruošinio patikrinimas – patikrinama išvaizda, matmenys ir medžiagos būklė.
Apdirbimo patikra – tikrina sriegius, sandarinimo paviršius, angos tikslumą ir raktų matmenis.
Surinkimo patikra – patikrinamas rutulys, sėdynės, kotas, sandarinimo žiedai, rankena ir fiksavimo įtaisas.
Galutinė patikra – apima slėgio bandymą, nuotėkio patikrinimą, veikimo patikrinimą, ženklinimą ir pakuotės patikrinimą.
Šis griežtas kokybės procesas padeda pagerinti gaminio nuoseklumą, sumažinti defektų skaičių ir užtikrinti didesnį patikimumą vožtuvai pramoniniams klientams.
| Pagrindiniai matmenys | 1/4 colio - 6 colių |
| Slėgio klasė | CL800 |
| Standartinis siūlas | NPT, BSP |
| Maksimalus slėgis | 1975 PSI |
| Projektavimo ir gamybos standartai | ISO17292 / API608 |
| Testavimas ir patikrinimas | API598 |
| Slėgio ir temperatūros rodikliai | ASME B16.34 |
| Temperatūros diapazonas | -25 ℃ ~ 150 ℃ |
| Korpuso medžiaga | Anglies plienas |
| Rutulinė medžiaga | ASTM A182 F304 |
| Stiebo medžiaga | ASTM A182 F304 |
| Sėdynės medžiaga | RPTFE (PTFE + 15 % fv) |
| Parinktys | Kitos medžiagos yra prieinamos pagal pageidavimą. |

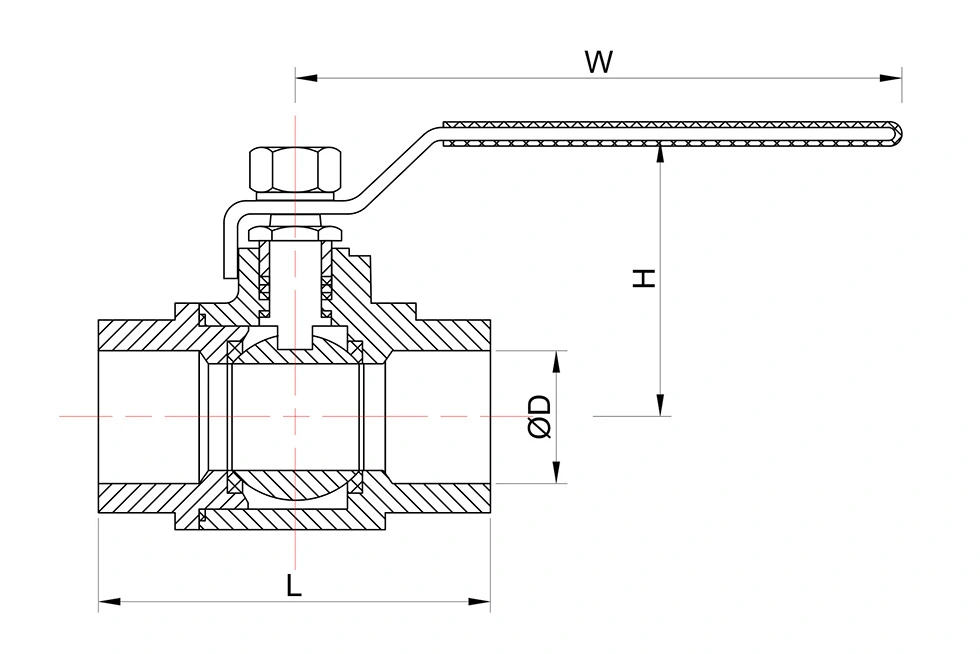

| DYDIS | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1,6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

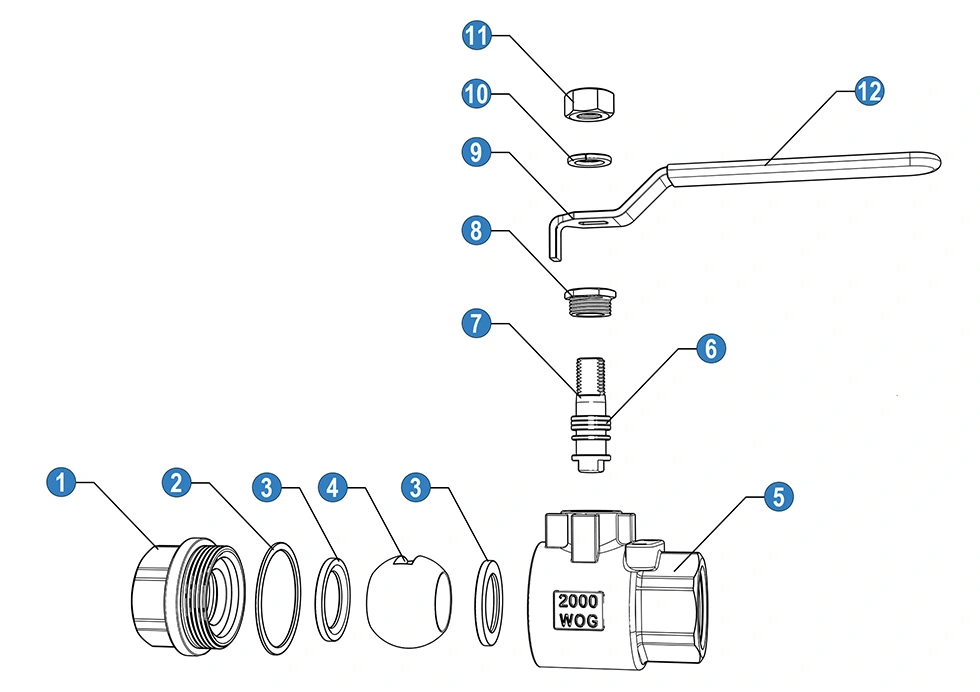

| NE | Vardas | Medžiaga | ||
| 1 | BŽŪP | Anglies plienas | ||
| 2 | Tarpiklis | PTFE | ||
| 3 | Rutulinė sėdynė | PTFE | ||
| 4 | Kamuolys | SS201 | SS304 | SS316 |
| 5 | Kūnas | Anglies plienas | ||
| 6 | Stiebo pakavimas | PTFE | ||
| 7 | Stiebas | SS 201 | SS 304 | SS 316 |
| 8 | Liauka | SS 201 | SS 304 | SS 316 |
| 9 | Rankena | SS | ||
| 10 | Spyruoklinė poveržlė | SS201 | ||
| 11 | Riešutas | SS201 | ||
| 12 | Rankenos dangtelis | PVC | ||
*N: sriegių galai pagal ANSI B 2.1 NPT
*B: sriegių galai pagal BS21 BSP
Vožtuvo veikimo principas
Rutulinis vožtuvas valdo srautą sukdamas tiksliai išgręžtą rutulį vožtuvo korpuse.
Atvira pozicija
Kai rankena yra lygiagreti vamzdynui, skylė per rutulį yra sulygiuota su vamzdžiu. Skystis praeina vožtuvas su mažu srauto pasipriešinimu.
Uždaryta pozicija
Kai rankena pasukama 90 laipsnių kampu, kieta rutulio pusė blokuoja srauto kelią. Sėdynės prispaudžiamos prie rutulį, kad būtų sukurtas sandarus uždarymo sandariklis.
Užrakinimo funkcija
Atidarius arba uždarius vožtuvą, fiksavimo įtaisas gali užfiksuoti rankenos padėtį. Tai padeda išvengti netinkamas veikimas, neleistinas veikimas arba atsitiktinis judėjimas dėl vibracijos.
Dviejų dalių techninės priežiūros dizainas
Dviejų dalių korpusas leidžia lengviau išardyti, palyginti su vientisu vožtuvu. Sėdynės, sandarikliai ir susijusios sandarinimo dalys Prireikus galima patikrinti arba pakeisti, taip prailginant vožtuvo tarnavimo laiką.
Pastaba: Rutuliniai vožtuvai daugiausia skirti visiškai atidaryti arba visiškai uždaryti. Ilgalaikis droselis nerekomenduojamas nes gali sugadinti kamuolį ir sėdynes.
Taikomos pramonės šakos ir priežastys
| Pramonė / Taikymas | Kodėl šis vožtuvas tinka |
| Naftos ir dujų sistemos | Dėl aukšto slėgio iki 1975 PSI jis tinka naftos, dujų ir kuro perdavimo linijoms suderinamos sąlygos. Rakinama rankena padeda valdyti svarbius izoliacijos taškus. |
| Suslėgto oro ir dujų linijos | Užtikrina greitą ketvirčio apsisukimo išjungimą ir patikimą aukšto slėgio oro ir dujų sistemų sandarinimą. The fiksavimo įtaisas padeda išvengti atsitiktinio veikimo. |
| Hidraulinės ir tepimo sistemos | Anglies plieno korpusas ir aukšto slėgio konstrukcija tinka daugeliui alyvos pagrindu pagamintų sistemų. Dviejų dalių konstrukcija leidžia lengviau prižiūrėti ir pakeisti sandariklį. |
| Naftos chemijos ir naftos perdirbimo įmonių linijos | Tinka suderinamoms vandens, naftos ir dujų komunalinėms paslaugoms. Užrakinimo funkcija palaiko saugesnį veikimą sudėtingoje augalų aplinkoje. |
| Pramoninės mašinos ir ant slidžių montuojama įranga | Kompaktiška struktūra, greitas veikimas ir tinkamas eksploatuoti dizainas leidžia naudoti OEM įrangą, išbandyti suolai, kompresorių slydimai ir proceso moduliai. |
| Vandens valymo ir aukšto slėgio vandens sistemos | Gali būti naudojamas suderinamoms aukšto slėgio vandens linijoms, kuriose yra patikimas uždarymas ir patvari konstrukcija būtini. |
| Elektrinių pagalbinės sistemos | Tinka suderinamoms pagalbinėms vandens, alyvos ir dujų linijoms, kur reikalingas aukšto slėgio uždarymas. Prieš naudojimą reikia patvirtinti temperatūros ir terpės suderinamumą. |
| Kasyba, statyba ir sunkioji įranga | Tvirta anglinio plieno konstrukcija ir užrakinamas veikimas yra naudingi sunkioje darbo aplinkoje reikia vengti atsitiktinio vožtuvo judėjimo. |
Pastaba apie pasirinkimą: anglinis plienas yra tvirtas ir ekonomiškas, tačiau tai nėra geriausias pasirinkimas labai korozinėms terpėms. Jei naudojate ėsdinančias chemines medžiagas arba jūrinę aplinką, reikėtų apsvarstyti nerūdijančio plieno arba specialių medžiagų pasirinkimą.
