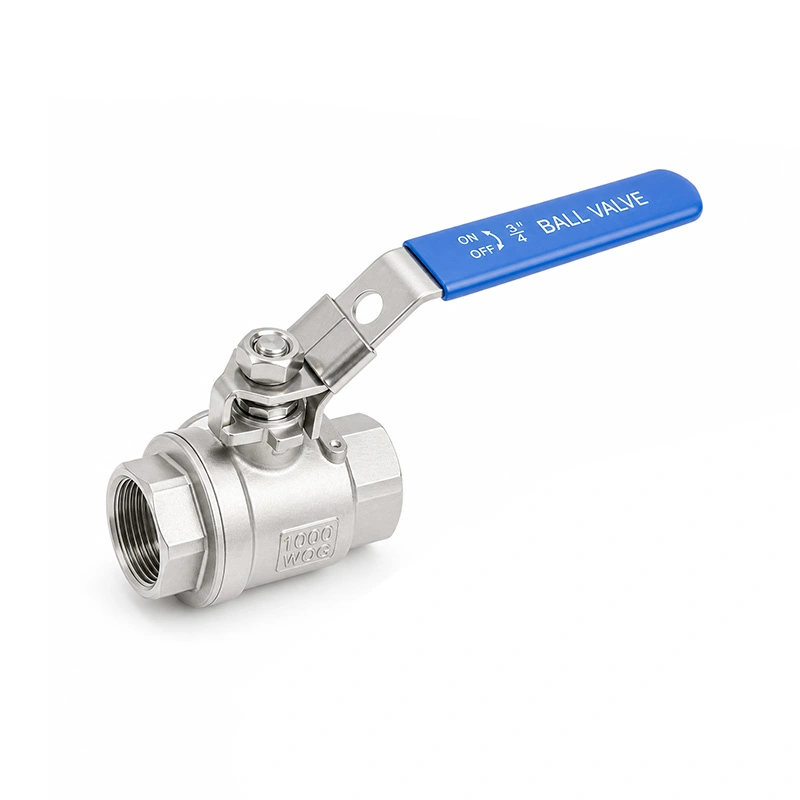

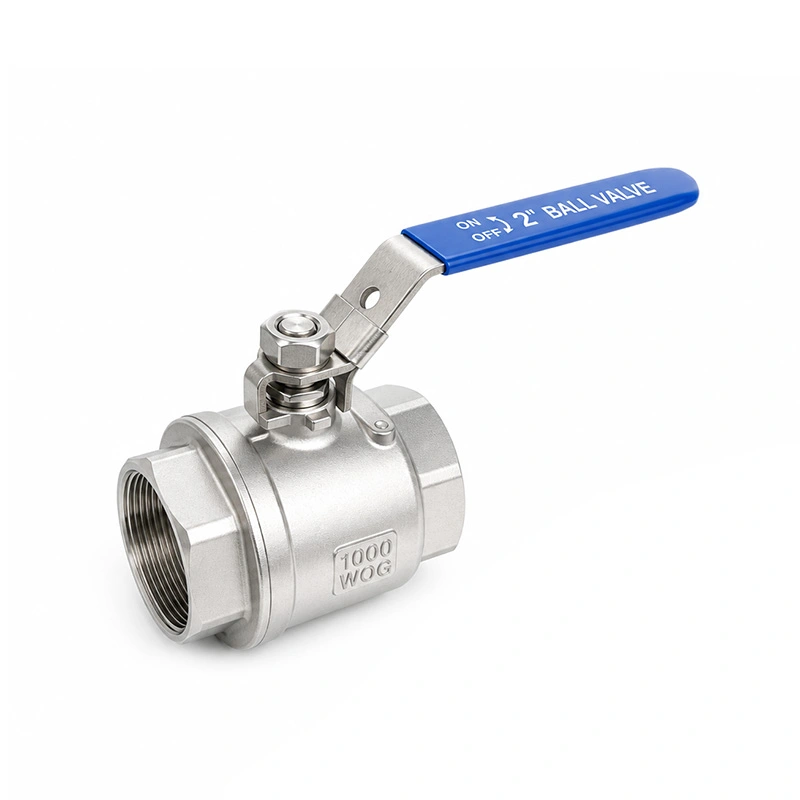

2PC rutulinis vožtuvas su fiksavimo įtaisu
Shangtai Valve yra rutulinių vožtuvų gamintojas Kinijoje, daugiausia dėmesio skiriantis pramoninių vožtuvų projektavimui ir gamybai. Jei perkate 2PC rutulinį vožtuvą su fiksavimo įtaisu iš Kinijos, galime pateikti vožtuvų konfigūracijas pagal jūsų reikalingas specifikacijas ir taikymo sąlygas.
Iki šiol Shangtai dirbo su daugiau nei 300 klientų Europoje ir Amerikoje, įskaitant daugiau nei 50 ilgalaikių klientų. Mūsų klientų bazė apima įvairių tipų įmones, nuo mažų dirbtuvių iki pramonės įmonių.
Taip pat palaikome pritaikytus vožtuvų reikalavimus, įskaitant medžiagas, jungčių tipus ir kitas gaminio specifikacijas.
Iki šiol Shangtai dirbo su daugiau nei 300 klientų Europoje ir Amerikoje, įskaitant daugiau nei 50 ilgalaikių klientų. Mūsų klientų bazė apima įvairių tipų įmones, nuo mažų dirbtuvių iki pramonės įmonių.
Taip pat palaikome pritaikytus vožtuvų reikalavimus, įskaitant medžiagas, jungčių tipus ir kitas gaminio specifikacijas.
Mūsų 2PC rutulinis vožtuvas su fiksavimo įtaisu pritaikytas tikslaus sriegio konstrukcijai, kad būtų lengva montuoti ir prižiūrėti, gaminti tinka darbo sąlygoms, kai dažnai atidaromas ir uždaromas, ir visų tipų pramoninėms skysčių sistemoms. Dviejų dalių padalintos konstrukcijos dėka vidinius sandarinimo žiedus ir kitas atsargines dalis galima keisti atskirai nekeičiant viso vožtuvo korpuso, prailginant tarnavimo laiką ir sumažinant eksploatavimo išlaidas.
Šis vožtuvas su integruotu atviro-uždarymo fiksavimo įtaisu veiksmingai apsaugo nuo netyčinio įsijungimo ir vėlesni įrangos nuostoliai dėl dažno ciklo, todėl jis yra idealus vamzdyno valdymo komponentas. Mes tiekiame daugybė medžiagų, įskaitant 304 nerūdijantį plieną, 316 nerūdijantį plieną ir anglinį plieną, kurių dydžiai skiriasi nuo 1/4 colio iki 6 colių, kad atitiktų jūsų dujotiekio specifikacijas.
Šis 2 dalių užrakinamas rutulinis vožtuvas turi tarptautinius sertifikatus, įskaitant ISO9001 ir CE, kad visiškai atitiktų jūsų griežtus kokybės standartus.
Saugumas yra pagrindinis mūsų dizaino principas, atsispindintis stiebo struktūroje, kuri neleidžia išsipūsti. Jei siekiate aukščiausios kokybės suporuotas Dėl sąnaudų konkurencingumo šis vožtuvas yra mūsų nuoširdi rekomendacija.
Pagrindiniai matmenys
| Dydis | 1/4 colio - 6 colių |
| Slėgio klasė | CL150 |
| Standartinis siūlas | NPT, BSP |
| Maksimalus slėgis | 285 PSI |
| Projektavimo ir gamybos standartai | ASME B16.34 |
| Testavimas ir patikrinimas | API598 |
| Specialus dizainas | Užrakinimo įtaisas, Kotas nuo išpūtimo |
| Temperatūros diapazonas | -25 ℃ ~ 150 ℃ |
| Korpuso medžiaga | ASTM A351 CF8M (316) |
| Rutulinė medžiaga | ASTM A182 F316 |
| Stiebo medžiaga | ASTM A182 F316 |
| Sėdynės medžiaga | RPTFE (PTFE + 15 % fv) |
| Parinktys | Kitos medžiagos yra prieinamos pagal pageidavimą. |

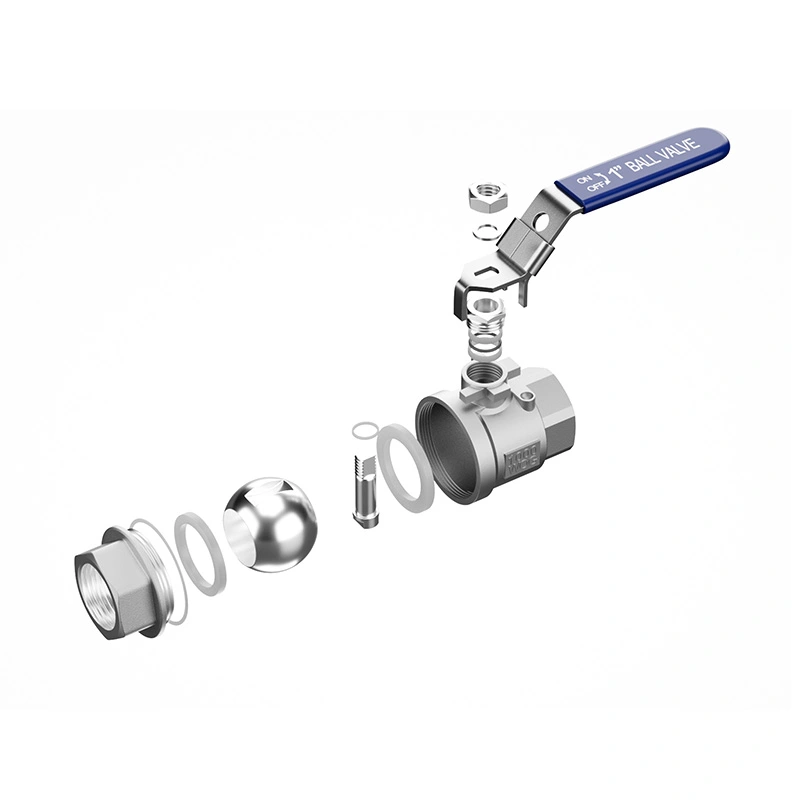

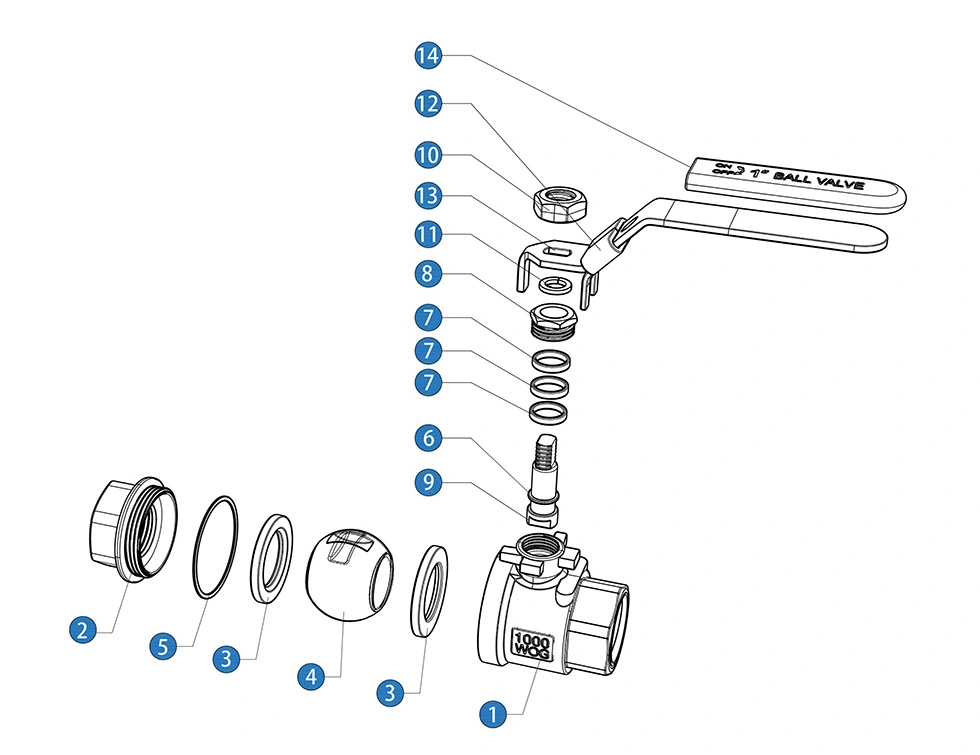

Produkto parametrai
| Nr | Vardas | Medžiaga (*N/B) | |
| 1 | Kūnas | SS 316 | SS 304 |
| 2 | Cap | SS 316 | SS 304 |
| 3 | Rutulinė sėdynė | PTFE | PTFE |
| 4 | Kamuolys | SS 316 | SS 304 |
| 5 | Tarpiklis | PTFE | PTFE |
| 6 | Frikcinis žiedas | PTFE | PTFE |
| 7 | Stiebo pakavimas | PTFE | PTFE |
| 8 | Liauka | SS 316 | SS 304 |
| 9 | Stiebas | SS 316 | SS 304 |
| 10 | Riešutas | SS 304 | SS 304 |
| 11 | Spyruoklinė poveržlė | SS 304 | SS 304 |
| 12 | Užrakinimo įtaisas | SS 304 | SS 304 |
| 13 | Rankena | SS | SS |
| 14 | Rankenos rankovė | PVC | PVC |
* N: sriegio galai pagal ANSI B 2.1 NPT
* B: sriegio galai pagal BS21 BSP

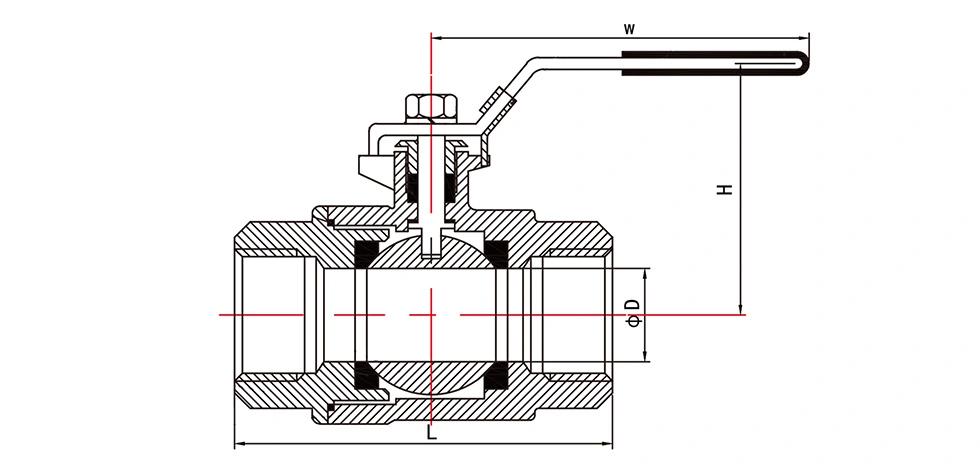

Bendrieji matmenys:
| Dydis | Matmenys (mm) | Svoris (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv VERTĖS
Kv (m3/h) = vandens srautas kubiniais metrais per valandą, dėl kurio slėgis vožtuve sumažės 1 baru
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Privalumai
Šis rutulinis vožtuvas puikiai tinka gamybos linijoms, kurios leidžia trumpai prastovėti atliekant įprastinę priežiūrą.
2 dalių užrakinamų rutulinių vožtuvų pranašumai, palyginti su 1 dalių rutuliniais vožtuvais
Viso angos konstrukcija užtikrina minimalų srauto pasipriešinimą
Įvairios galinės jungties galimybės, tinkančios įvairioms darbo sąlygoms
Galimi aukšto slėgio vardiniai modeliai su puikia maksimalia slėgio galia
2 dalių užrakinamų rutulinių vožtuvų pranašumai prieš 3 dalių rutulinius vožtuvus
Didelės paruoštos atsargos ir trumpesnis gamybos laikas
Konkurencingesnė masinių didmeninių užsakymų kaina
Kodėl verta rinktis Shangtai
Visi sertifikatai
Mūsų vožtuvai yra pagaminti pagal ASME B16.34 standartus ir turi kelis pagrindinius sertifikatus, įskaitant ISO9001 ir CE.
Didesnės apkrovos gaminio dizainas
Mūsų vožtuvams naudojama daugiau medžiagų ir storesnės korpuso sienelės nei daugeliui įprastų rinkos gaminių.
Greitas atsakymas
Mūsų techninis personalas budi 24 valandas per parą. Susisiekite su mumis bet kuriuo metu dėl skubių problemų.
Greitas pasaulinis pristatymas
Siuntimas organizuojamas tik užbaigus gamybą ir atlikus visus bandymus, atitinkančius atitinkamus standartus. Gerai nusistovėjęs logistikos sistema užtikrina greitą pristatymą visame pasaulyje.
DUK
Koks didžiausias šio rutulinio vožtuvo slėgis?
Didžiausias slėgis yra 6,3 MPa.
Koks yra didžiausias šio rutulinio vožtuvo atsparumas temperatūrai?
Maksimalus atsparumas temperatūrai yra 280°C, priklausomai nuo vožtuvo medžiagų ir veikimo sąlygų.
Kokio tipo pakuotė naudojama vožtuvams?
Kiekvienas vožtuvas supakuotas į storą gofruotą vidinę dėžutę su faneros dėklu, kuris naudojamas kaip išorinė pakuotė apsauga transportavimo metu.
Ar 2PC rutulinį vožtuvą su fiksavimo įtaisu galima montuoti vertikaliai?
Taip. Rutuliniai vožtuvai paprastai gali būti montuojami horizontaliai arba vertikaliai, įskaitant kotą į viršų arba žemyn, jei įrenginys tinka vožtuvui ir veikimo sąlygoms. Pavara arba rankena taip pat turėtų būti prieinama eksploatacijai.
Kas yra rutulinio vožtuvo kotas, apsaugantis nuo prapūtimo?
Apsaugos nuo prapūtimo kotas yra skirtas apsaugoti vožtuvo kotą nuo vožtuvo korpuso išstumimo dėl vidinio spaudimas. Ši konstrukcija suteikia papildomos saugos aukšto slėgio skysčių valdymo programoms.
Ar jūsų vožtuvams suteikiama garantija?
Shangtai suteikia 1 metų garantiją ir visą gyvenimą trunkančią techninę pagalbą pasibaigus garantiniam laikotarpiui.
Ar yra minimalus užsakymo kiekis (MOQ)?
MOQ skiriasi priklausomai nuo vožtuvo modelio ir užsakymo reikalavimų. Susisiekite su mumis dėl konkrečios MOQ informacijos.
